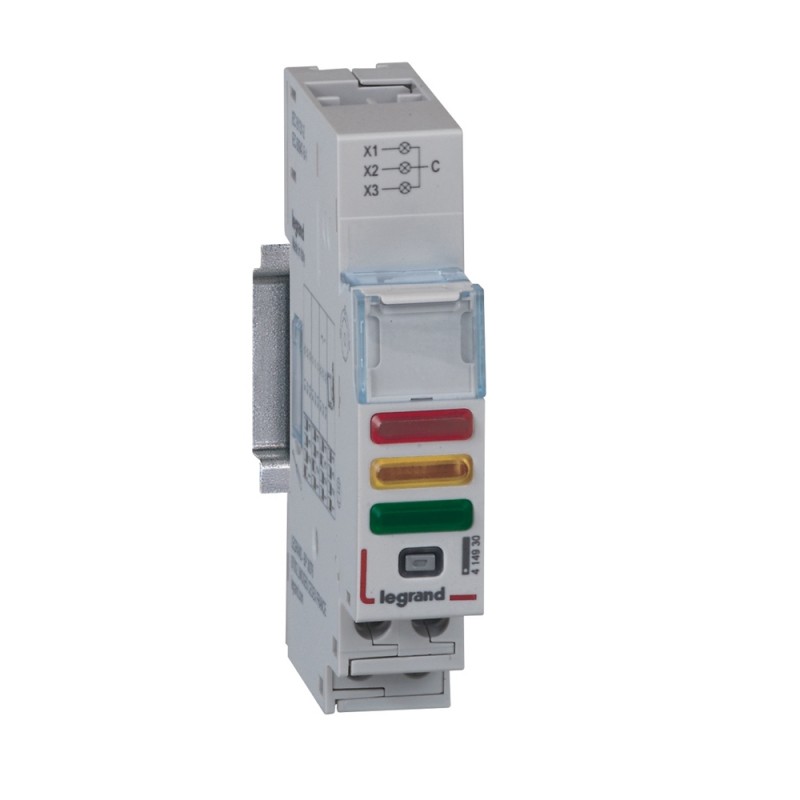

414930 LEGRAND EMS CX3 VISUALIZADOR MULTI FUNÇÃO

Características do produto

Módulos de relatório de status Suportam a passagem do pente Módulo de sinalização universal Encaminha à distância, todo o tipo de informação: posição dos contatos, DMX3 ligado/desligado. etc. Microinterruptores de configuração localizados na parte lateral do produto, que permitem: - escolher o tipo de informação - o comportamento do diodo EMISSOR de luz podem ser combinados com todos os tipos de auxiliares de estado ou de sinalização de produtos modulares ou de potência, Indicador 3 LEDs : vermelho, amarelo, verde Conexão por contatos secos - Consumo de energia em 12 V= : 0,377 W-31,4 mA - 1 módulo 17,5 mm

Características gerais

EMS CX3 (Energy Management System) é um sistema para monitoramento de energia nos quadros secundários ou no CGBT novos ou existentes. Desta forma, é possível contar/medir, informar, provocar, programar e visualizar tanto in situ como a distância de Conexão: todos os módulos são providos de portas de acesso específicos para uma transmissão de dados, seja pelo perfil comunicante (através do conector localizado na parte traseira dos módulos) ou por cabo de conexão comunicante (através de conectores localizados na parte inferior dos módulos) Configuração: in situ, através de microinterruptores de configuração localizados na lateral dos módulos ou à distância, no software de configuração de Endereçamento: in situ, através do selector de endereçamento em cada um dos módulos ou à distância, no software de configuração de Alimentação do sistema com o módulo de alimentação específica ref 4 149 45 Sistema EMS CX3 em conformidade com a norma IEC/EN 61131-2 (autómatos programáveis) Sistema EMS CX3 : monitorização de energia técnica de conexão e configuração Ref. Conexão Perfis comunicantes Disponíveis em 3 comprimentos (para outras medidas, consulte-nos) Recebem e transmitem os dados de monitoramento do sistema EMS CX3 São montados em todo o tipo de perfis e realces 4 149 01 Comprimento de 18 módulos 4 149 02 Comprimento 24 módulos 4 149 03 Comprimento 36 módulos Tampa de plástico para perfil comunicante Permite que você proteja a parte que não se utiliza do perfil comunicante (uso obrigatório) Agarra no perfil e curta a medida desejada 4 149 14 Comprimento 36 módulos Cabos de comunicação Recebem e transmitem os dados de monitoramento do sistema EMS CX3 São utilizados em vez do perfil denunciante ou, no caso de extensões de linhas conectadas com o perfil 4 149 07 Comprimento 250 mm - lote 10 4 149 08 Comprimento 500 mm - lote 10 4 149 09 Comprimento 1000 mm - lote de 5 Conector de extensão para cabo de conexão comunicante Permite aumentar o comprimento dos cabos ligação Dos cabos ligação se encaixam sob pressão em ambos os lados do conector de 4 149 10 Comprimento máxima autorizada do cabo de conexão denunciante: 3 m Lote de 5 Alimentação 4 149 45 500 mA 12 V DC estabilizada Máximo 3 módulos de alimentação em um sistema (sob a interface EMS CX3/RS 485) 1 módulo 17,5 mm Ref. Configuração
