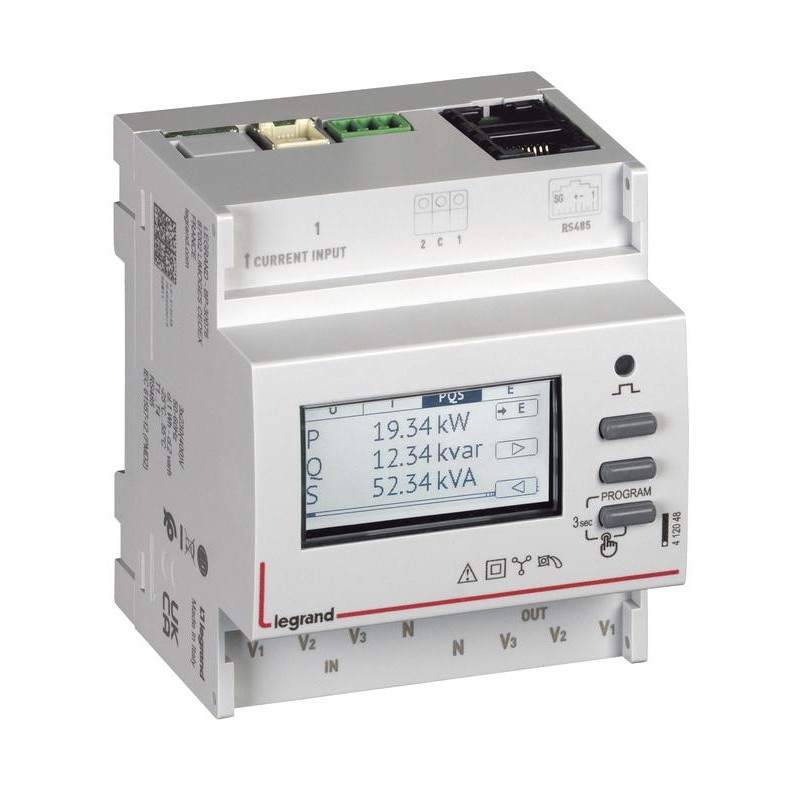

412048 LEGRAND MULTIFUNÇÃO MODULAR DE ROGOWSKI

Medidores modulares de energia EMDX³ permitem a medição da energia elétrica ativa e reativa consumida/produzida por um circuito monofásico ou trifásico a jusante do medidor de distribuição de energia. Eles exibem o consumo de energia do circuito medido, bem como outros valores, e os transmitem para sistemas de monitoramento ou gerenciamento de energia. A exibição também é realizada no próprio produto por meio de uma tela LCD, e alguns medidores cumprem as regulamentações MID para a refaturação da energia consumida. Os painéis de controle EMDX³ contam a energia consumida pelos diferentes circuitos, medem os valores elétricos (corrente, voltagem, potência...) ou analógicos (temperatura) para verificar o funcionamento correto da instalação. Eles monitoram a qualidade da potência por meio de análise harmônica e medição de energia reativa, e comunicam os valores medidos aos sistemas de monitoramento ou gestão de energia, com o objetivo de otimizar o consumo e a qualidade energética dos circuitos elétricos. A instalação é possível no trilho DIN, painel traseiro ou na porta do gabinete de controle.

Tipo de montagem	Trilho DIN
Amperímetro	Sim
Medidor de energia reativa	Sim
Tacômetro	Não
Medidor de frequência	Sim
Contador de pulsos	Não
Voltímetro	Sim
Medidor de potência ativa	Sim
Classe de precisão de energia ativa de acordo com IEC 62053-22	outro
Classe de precisão de energia reativa de acordo com IEC 62053-22	outro
Frequência amostral	5000 Hz
Número de entradas de medição de tensão	3
Número de entradas de medição de corrente	3
Tipo de tensão de alimentação	corrente alternada
Tensão de alimentação 50 Hz AC (Min-Max)	197-264 V
Tensão de alimentação 60 Hz AC (Min-Max)	197-264 V
Faixa de medição de frequência (Min-Max)	45-65 Hz
tela	LCD
Monitor Remoto	Não
Resolução da tela (paisagem)	256 px
Resolução de exibição (vertical)	240 px
Número de entradas analógicas	0
Número de saídas analógicas	0
Número de entradas digitais	2
Número de saídas digitais	0
Conexão Ethernet	0
Suporta protocolo para Ethernet IEC 61850	Não

Suporta protocolo para o OPC UA PubSub	Não
Suporta protocolo PROFIBUS	Não
Suporta protocolo Modbus	Sim
Suporta protocolo PROFINET IO	Não
Suporta protocolo para outros sistemas de barramento	Não
Com registro de auditoria (registro de auditoria)	Não
Assinado com firmware	Não
Com Registro de Eventos de Segurança (Registro de Eventos de Segurança)	Não
Com controle de acesso baseado em papéis (RBAC)	Não
Servidor web com protocolo de transferência HTTPS	Não
Largura	71,2 milímetros
altura	83 milímetros
profundidade	66 mm
Grau de proteção (IP), frontal	outro
Profundidade de instalação	49,2 mm
Classe de proteção (IP)	IP54
Temperatura de Operação (Min-Max)	-25-55 °C
Temperatura de Armazenamento (Min-Max)	-25-70 °C
Tipo de tensão	corrente alternada
Tensão nominal (Min-Max)	190-265 V
Frequência (Min-Max)	47-63 Hz
Exibição de marcações nos terminais de conexão	Sim
Método de conexão	Braçadeira de plugue
Contém bateria e/ou acumulador	Não
Bateria ou acumulador (Pack1)	Não é aplicável
Objeto conectado	Não
