LEGRANDCONTROLE DE ACESSÓRIOS E PAINÉIS DE CONTROLE042612 LEGRAND TR. CNOMO 230/2X115 100VA

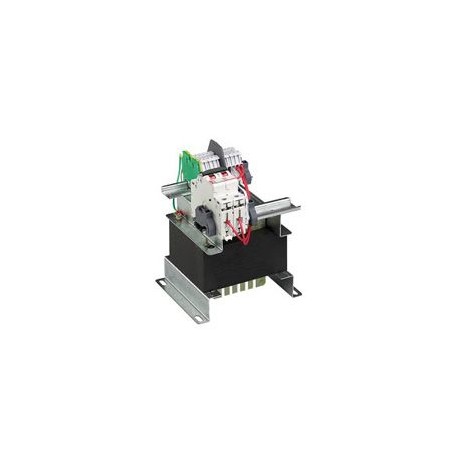

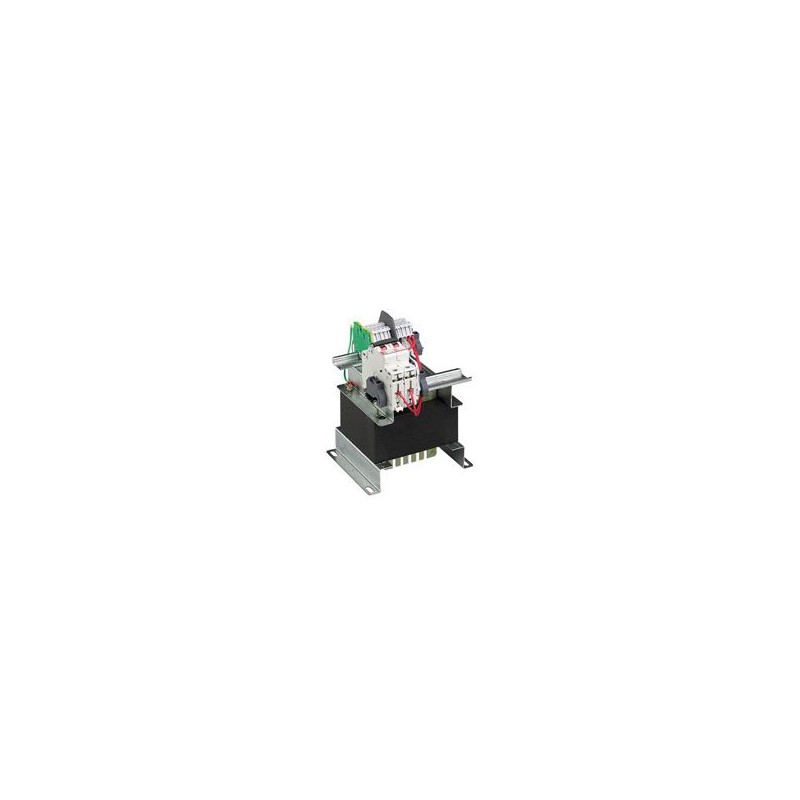

LEGRAND 042612 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

042612 LEGRAND TR. CNOMO 230/2X115 100VA

Código: 042612

Fabricante: LEGRAND

Descrição:

TR. CNOMO 230/2X115 100VA
Transformador CNOMO TDCE versão II - prim 230-400 V/sec 115 V ou 230 V - 100 VAI

Categorias:

  • Aparelhos elétricos de baixa tensão > Transformador de controle monofásica
  • LEGRAND > CONTROLE DE ACESSÓRIOS E PAINÉIS DE CONTROLE

Produto novo em sua embalagem original com todas as garantias e certificações de LEGRAND

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Características do produto

Para o circuito de comando - Com uma tela eletrostática (Versão II) ou 2 telas eletrostáticas (Versão I)Primário: 230-400 V ± 15 V -Direito: 115 V ou 230 V - 230 V ligação 2 x 115 V - Versão II: - Potência: 100 VA - PIA de cos phi = 0,5: 300 VA - Calibre do disjuntor de proteção do direito: 0,5 - Número de circuitos previstos: 1

Características gerais

Transformadores - CNOMO - TDCE - versões I e II - Cumprem a norma CNOMO E-03 22 210G versão janeiro 2007 - Atendem as normas IEC EM 61558-2-2, 2-4 para 2 x 115 V e IEC EM 61558-2-6 para 24 V - Proteção secundária versão II: o disjuntor magnetotérmico curva C para 100 e 160 VAI, curva D de 250 a 1600 VA - Proteção de circuitos de uso: localização prevista (excepto 100 VA) para montagem pelo usuário de disjuntores magnetotérmicos unipolares + neutro, curva C, com contato auxiliar investidor

ETIM for 042612 Componentes industriais para Baixa Tensão (EC002486)

Nome da característicaTensão primária 2 (EF006126)
Valor da característica230 V
Nome da característicaConstruído como transformador de isolamento (EF007238)
Valor da característicaSim
Nome da característicaAltura (EF000040)
Valor da característica185 mm
Nome da característicaTensão primária 1 (EF006125)
Valor da característica215 V
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaTensão primária 4 (EF007410)
Valor da característica385 V
Nome da característicaTensão primária 5 (EF007411)
Valor da característica400 V
Nome da característicaConstruído como transformador de segurança (EF007235)
Valor da característicaNão
Nome da característicaPotência aparente nominal (EF008864)
Valor da característica100 VA
Nome da característicaTensão primária 6 (EF007412)
Valor da característica415 V
Nome da característicaTensão primária 3 (EF006127)
Valor da característica245 V
Nome da característicaTensão secundária 1 (intervalo) (EF007472)
Valor da característica115 V
Nome da característicaTensão relativa de curto-circuito (EF007452)
Valor da característica4.5 %
Nome da característicaTensão secundária 2 (intervalo) (EF007474)
Valor da característica230 V
Nome da característicaTipo de material de isolamento de acordo com IEC 85 (EF007299)
Valor da característicaB
Nome da característicaProtegido contra curtos-circuitos (EF007332)
Valor da característicaSim
Nome da característicaVersão modular (EF001126)
Valor da característicaNão
Nome da característicaAdequado para montagem em placa/PCB (EF006157)
Valor da característicaNão
Nome da característicaConstruído como transformador de economia de energia (EF007005)
Valor da característicaNão
Nome da característicaNúcleo do anel (EF006170)
Valor da característicaNão
Nome da característicaProfundidade (EF000049)
Valor da característica170 mm
Nome da característicaLargura (EF000008)
Valor da característica145 mm
