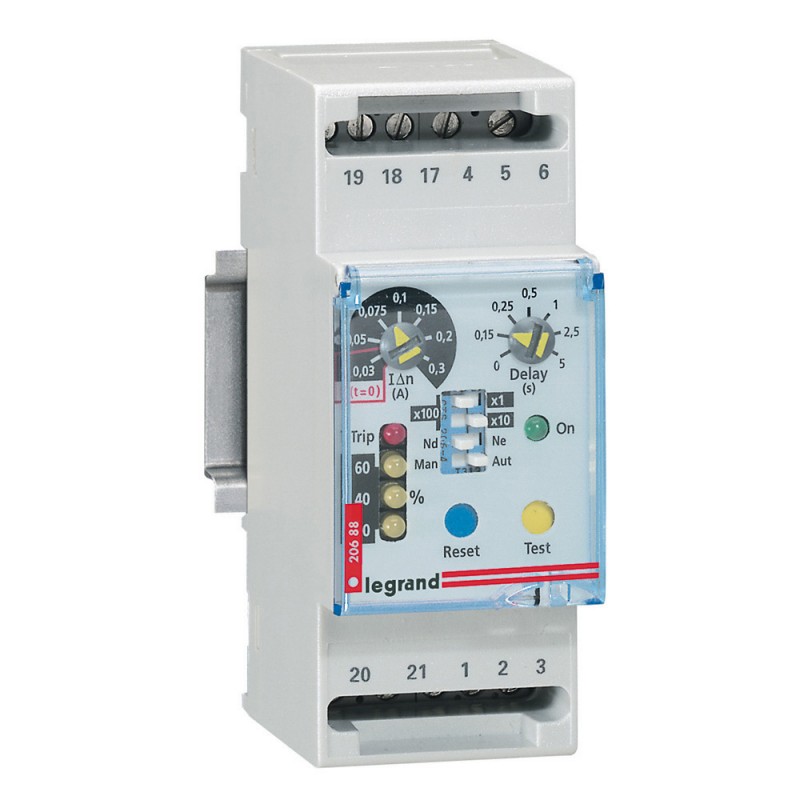

026088 LEGRAND RELÉ DIFERENCIAL DE 2 MODOS

Características do produto

Relé diferencial para PX3 - Detecta as correntes de fuga e, associado a uma bobina de disparo de emissão de corrente ou de mínima tensão, comanda o disparo de um automático ou de um interruptor. - Equipado: - de uma tampa articulada e com fecho, com - de um contato auxiliar - de um LED verde que indica a alimentação de tensão - três LEDs amarelos que indicam, respectivamente, a quantidade de corrente máxima de falha de isolação entre fase e terra: de 20, 40 e 60 % - de um LED vermelho que em posição fixa indica o excesso do valor de corrente de falha de isolamento e se estiver piscando, indica a não continuidade de uma das conexões entre toroides e relés - Se associada aos toroides: - Ø35 mm Sensibilidade ajustável: 0,03 - 0,05 - 0,075 - 0,1 - 0,15 - 0,2 - 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A - Ø80 mm Sensibilidade ajustável: 0,05 - 0,075 - 0,1 - 0,15 - 0,2 - 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A - Ø140 mm 210 mm Sensibilidade ajustável: 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A - Ø150 mm Sensibilidade ajustável: 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A - Ø310 mm. Sensibilidade ajustável: 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A - Disparo ajustável: 0 - 0,15 - 0,25 - 0,5 - 1 - 2,5 - 5 segundos - Tensão de alimentação 230 V/240 V - 50/60 Hz - Tipo A - Relé diferencial ajustável a pressão no trilho simétrico - Número de módulos: 2

Características gerais

Relés diferenciais e toroides - Para de fenda e chaves de desconexão livre - Permitem converter-se em diferenciais os automáticos e os interruptores de desconexão livre DPX3 equipados com uma bobina de disparo
