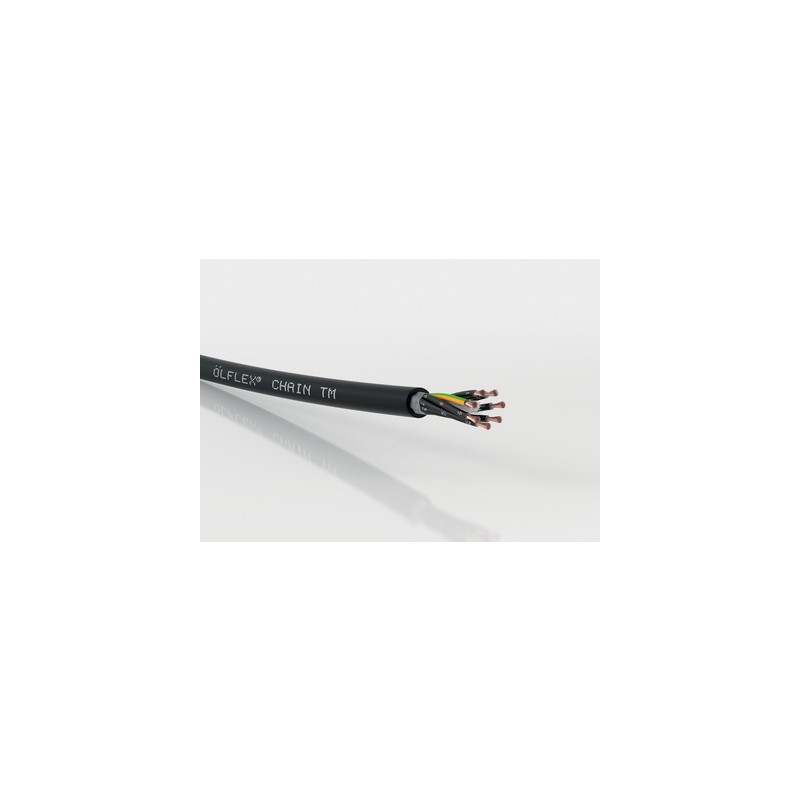

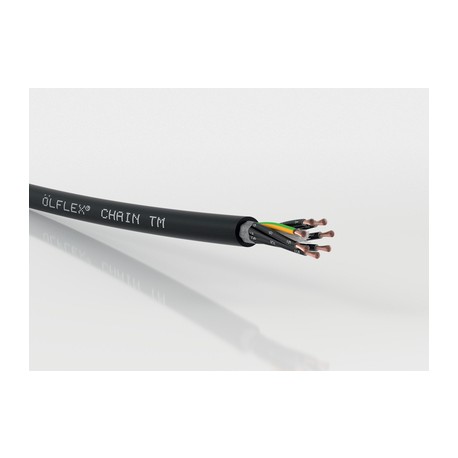

8714040 LAPP Cadeia ÖLFLEX TM 4G14AWG

produto

• Várias certificações fornecem várias possibilidades de uso, reduzem a variedade de produtos a serem usados e economizam custos de armazenamento
• As certificações TC-ER e MTW permitem a colocação aberta em bandejas de cabos, bem como o uso em máquinas industriais usando um único cabo
• Resistir a lubrificantes à base de óleo mineral e outros produtos químicos
• Ideal para fabricantes de máquinas e eletrodomésticos orientados à exportação devido à alta aceitação regulatória pelo Código Elétrico Nacional norte-americano NFPA70/NEC (Código Elétrico Nacional)
• Adequado para uso externo permanente, dentro da faixa de temperatura indicada

Escopo de uso

• Para cadeias de cabos ou partes móveis de máquinas
• Fixação aberta entre bandejas de cabo e máquinas industriais de acordo com a NEC
• Máquinas industriais e máquinas
• Parques eólicos
• Robôs lineares, equipamento de manuseio automatizado

Características do produto

• Maior resistência aos óleos de acordo com UL OIL RES I e UL OIL RES II.
• Nenhum propagador de fogo de acordo com CSA FT4; UL (Teste Vertical)
• Resistente à luz solar; enterrado diretamente
• Impermeável, UL 75°C molhado

Normas de Referência / Aprovações

• Us (UL) e UL AWM Certificação: TC-ER Bandeja Cabo-Exposto Cabo MTW Máquina Desarm "flexão constante" cabo da bandeja eólica WTTC PLTC-ER Cabo de bandeja limitada cabo de instrumentação ITC Cabo DP-1 Cabo de Processamento de Dados AWM Estilo 20886
• Certificação Canadá c(UL) e CSA AWM: Instrumentação de controle CIC/TC, Cabo/Cabo de Bandeja FT4, AWM I/II A/B FT4
• Classe 1 Divisão 2 de acordo com o artigo NEC 501
• Uso em correntes de cabo: preste atenção às diretrizes de montagem no Apêndice T3.

Composição do produto

• Fios de cobre nus extra-finos
• Isolamento do condutor: PVC com revestimento de nylon
• Condutores trançados formando camadas e com passos curtos de trança
• Envelope não-desvendado
• Jaqueta externa: Polímero termoplástico especialmente formulado
• Cor da tampa: preto (semelhante ao RAL 9005)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• Descrição da classe ETIM 5.0: Cabo de controle

Código de Identificação do Motorista

• Preto com números brancos

Treinamento de motorista

• Fio extrafino, de acordo com VDE 0295 CIase 6 / IEC 60228 CIase 6

Movimento de torque no WTG

• TW-0 e TW-2, veja o apêndice T0

Raio mínimo de curvatura

• Flexível: a partir de 7,5 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• UL/CSA: 600 V (TC, MTW, CIC), 1000 V (WTTC, AWM)
• IEC: U₀/U 300/500 V

Tensão de teste

• 2000 V

Condutor protetor

• G = com condutor de proteção AM/VE

Faixa de temperatura

• Instalação fixa: -40°C (-25°C UL TC) a +90°C (UL TC, MTW, compatível com AWM +105°C)
• Celular: -25°C a +90°C (compatível com UL MTW)

Ciclos contínuos de dobra

• Veja a tabela de seleção A2-1 no anexo do nosso catálogo online
