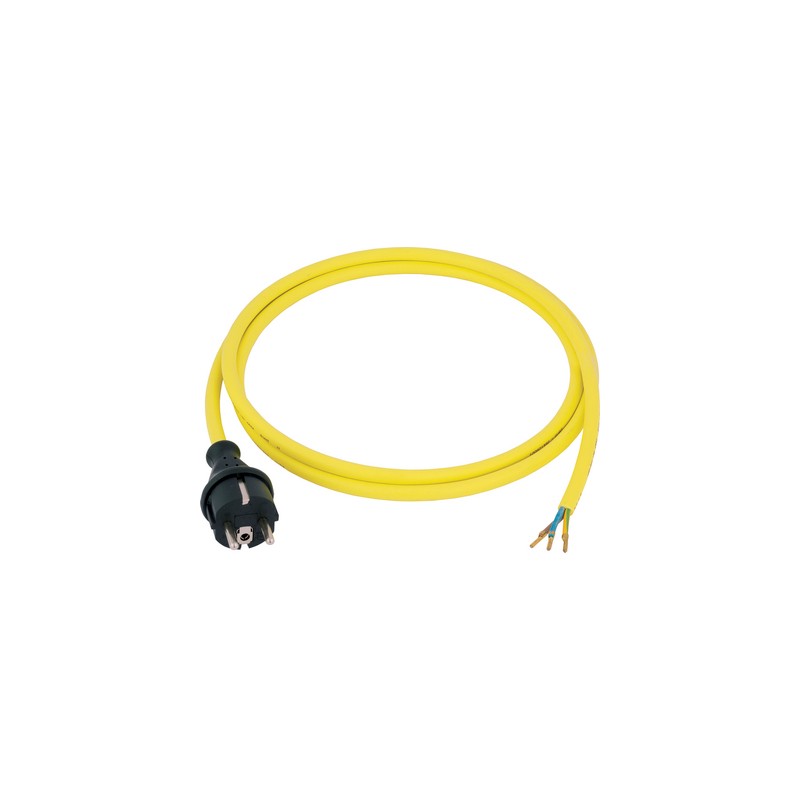

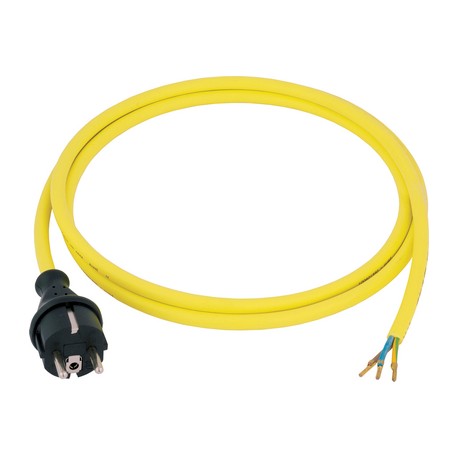

73224192 LAPP ÖLFLEX PLUG 540P05 3G1 2M IP44V250V

produto

• Cabo pré-conector para economizar tempo na instalação
• As variantes de 3 condutores com classificação de proteção IP 44, uma seção de condutores de 1,5 mm² e conectores SchuKo (identificáveis por "P07 3G1.5" em nome do artigo) atendem certas especificações técnicas de terceiros. Por exemplo, eles cumprem com o BG ou DGUV alemão em termos de condições extremas, categoria de uso industrial K2, aumento do risco elétrico e uso em canteiros de obras.
• Compatível com sistemas de conectore tipo E e tipo F, bem como atribuição de polo de acordo com o padrão Tcheco CSN para uso amplo na Europa
• Produto durável, graças ao material externo resistente a óleos/MUD, abrasão e cortes, bem como a resistência à radiação UV, ozônio e hidrólise de todo
• Cor de sinalização exterior amarela para percepção rápida e visual, bem como para evitar acidentes e danos

Escopo de uso

• Na montagem de dispositivos e gabinetes elétricos, especialmente para uso móvel, conectado à infraestrutura europeia de TN com tensão nominal de U0/U = 230/400 V a 50 a 60 Hz
• Variantes de 3 condutores com IP 44 grau de proteção são adequadas na Europa para uso ao ar livre e podem ser expostas à chuva
• As variantes de 3 condutores com classificação de proteção IP 44 e uma seção condutora de 1,5 mm2 (identificável por "P07 3G1.5" em nome do item) são adequadas para a categoria de uso industrial 2 (K2) de acordo com o BGI/GUV-I 600, como tipo pesado com alto risco elétrico de acordo com o BGI 594, bem como para condições mecânicas difíceis de acordo com o DIN VDE 0620-2-1, incluindo canteiros de obras de acordo com o DGUV, informações 203-006 (BGI/GUV-I 608) (desde que condições excepcionais de serviço sejam excluídas)
• As variantes de 2 condutores com classificação de proteção IP 20 não devem entrar em contato com a água e geralmente não são destinadas a aplicações industriais ou canteiros de obras
• Atenção à descarga de tração durante a instalação. O material de isolamento dos condutores pode ser extensível e/ou deslizando propriedades, por isso deve ser assegurado que os cabos unipolar do cabo estejam livres de forças de tração durante a instalação. Desconecte a fonte de tensão puxando diretamente o conector preto, nunca o fio amarelo.

Características do produto

• Cabo: ÖLFLEX^®540P LAPP, cabo de conexão flexível classe 5 para dobra ocasional e codificação de cores HD 308/ VDE 0293-308
• Concha externa do cabo PUR amarelo: sem halogênio, retardante de chama de acordo com a IEC 60332-1-2, resistente a raios UV, ozônio, abrasão, cortes, hidrólise, micróbios, resistentes ao óleo de acordo com EN 50363-10-2 e RESISTENTES à LAMA resistentes a fluidos de perfuração de acordo com o Apêndice D de IEC 61892-4
• O cabo ÖLFLEX integrado® 540 P resiste a altas cargas mecânicas e é resistente a ácidos, branqueamentos e óleos minerais
• Sistemas plug-fit Tipo E (francês) e tipo F: CEE 7/17 plugs w/o earthing contato igualmente compatível com ambos os sistemas, CEE 7/7 pluging w/ earthing contact adicionalmente earth contacting to both plug-fit
• Dependendo da versão padrão mais recente do produto: grau de proteção IP20 (CEE 7/17) ou IP44 (CEE 7/7);
  Conectores padrão com IP44 atendem às condições difíceis de acordo com o apêndice C do VDE 0620-2-1;
  corrente avaliada de todos os conectores padrão 16 A de acordo com o DIN VDE 0620-2-1;
  Conectores pretos resistentes a UV

Normas de Referência / Aprovações

• Cabo ÖLFLEX^®540 P de LAPP:
  Reg. Nº 6583 - CA 300/500 V até 1 mm²;
  Reg. N. VDE 6584 - CA 450/750 V de 1,5 mm²
• Conector padrão extrudado e testado de acordo com o DIN VDE 0620-2-1 (e outras normas de modelos nacionais correspondentes). Certificado de acordo com a KEMA-KEUR por um corpo de terceiros credenciado pela DEKRA
• Conector padrão extrudado e testado de acordo com a IEC 60884-1. Certificado de acordo com o IECEE/IEC por um órgão de terceiros credenciado pela DEKRA, com base no procedimento de verificação do Cb Scheme
• Bases padrão para a segunda extremidade processada (peeling, desepimentamento, crimping): DIN EN 61238-1 (VDE 0220), DIN EN 60352-2

Composição do produto

• Cabo TPE/PUR ÖLFLEX® 540 P com registro VDE, flexível, (classe 5 de acordo com a IEC 60228), amarelo, resistente a produtos químicos, codificado por cores de acordo com HD 308/ VDE 0293-308 e diferentes classes de tensão nominal IEC U0/U dependendo da seção nominal do condutor (ver "características técnicas")
• Conector de fase única de acordo com DIN VDE 0620-2-1 com tensão nominal de 250 V, preto, extrudado
• Sistemas de conexão tipo E (francês) e tipo F: conector de proteção sem contato CEE 7/17 igualmente compatível com plug para ambos os sistemas, plug CEE 7/7 com contato de proteção adicionalmente para ambos os sistemas também com contato de proteção. Ambos os conectores CEE com alocação funcional de contatos de polo de acordo com o padrão tcheco CSN, mas de acordo com a maioria das atribuições europeias
• Conector padrão, opção 1: conector de 2 polos, redondo, não assediado / contorno reto, sem contatos protetores (baseado em CEE 7/17), material de PVC, IP grau de proteção 20 (não impermeável)
• Conector padrão, opção 2: conector de 2 polos com contato protetor (baseado no CEE 7/7), não-dobra/reto, material de PVC, grau de proteção IP 44 (proteção de respingo)
• Segunda extremidade do cabo: Descascado 3 cm da extremidade do cabo, sem soldas / mangas crimping mecanicamente amassadas em condutores descascados sem guia de conexão e com coleira metálica amassada no isolador do condutor, de acordo com DIN EN 60352-2
• Sob demanda: Versão padrão com número adicional de peça LAPP com descarga adicional de tração reforçada entre a tampa externa do cabo e a extrusão do conector circundante

Classificação ETS 5

• ETIM 5.0 ID classe: EC001576
• ETIM Classe 5.0 Descrição: Cabo de alimentação

Classificação ETTIM 6

• ETIM 6.0 ID classe: EC001576
• ETIM 6.0 Classificação: Cabo de conexão de rede

Código de Identificação do Motorista

• De acordo com o VDE 0293-308 (Tabela T9 do apêndice)

Treinamento de motorista

• Fio fino, de acordo com VDE 0295 CIase 5 / IEC 60228 CIase 5

Raio mínimo de curvatura

• Uso flexível ocasional: 10 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• A tensão nominal 250 V dos conectores de acordo com o VDE 0620-2-1 ésomenterelevante eadmissível paraooperação contínua de toda a confecção concluída
• As classes de tensão alternadas da IEC do cabo LAPP ÖLFLEX® 540 P dependem da seção nominal do condutor:
  Até 1 mm2 incl.: U0/U = 300/500 V;
  Condutores 1,5 mm2 e acima: U0/U = 450/750 V
  (não suporta como referência para a tensão operacional contínua máxima de toda a fiação conectorizada; em vez disso, apenas a tensão nominal do conector de 250 V de acordo com o VDE 0620-2-1 é permitida

Tensão de teste

• Montagem: 2000 V

Condutor protetor

• G = com condutor de proteção AM/VE
