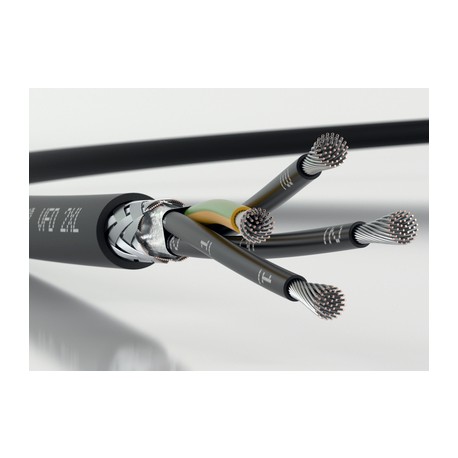

700702 ÖLFLEX VFD 2XL 4G4 LAPP Cabo VFD flexível multicertificado

Vantagens

• Parede isoladora de espessura reduzida, com isso, instalação com economia de espaço
• Certificação Multi-padrão reduz variedades de peças e reduz custos
• Instalação fácil e econômica devido a não necessidade de utilização de conduíte (adequada para instalação aberta)
• Low capacitance design enables longer cable connection between frequency converter and motor
• Aprovação UL TC-ER e c(UL) CIC/TC

Âmbitos de aplicação

• Cabo de conexão entre o conversor de frequência e o motor
• Para a instalação fixa ou uso com movimento ocasional
• Áreas com risco de explosão (classe 1, divisão 2) de acordo com NEC peça 501
• Engenharia industrial
• Construção de máquinas e máquinas de usinagem

Características do produto

• Resistente ao óleo de acordo com UL OIL RES I & II
• Retardante de chama de acordo com CSA FT4;
  UL Vertical-Tray Flame Test
• 90°C Wet or Dry; -40°C Cold Bend;-25°C Cold Impact
• Sunlight resistant (resistência a raios UV); Direct burial (para instalação aterrada de acordo com os requisitos padrão dos EUA)

Referências às normas / Aprovações

• UL TC-ER (exposed run) de acordo com UL 1277
• Classe 1 Divisão 2 de acordo com NEC peça 501
• Cabo flexível de alimentação do motor de acordo com UL 2277
• c(UL) CIC/TC FT4; cRU AWM I/II A/B FT4
• CE (50V - 1kV)

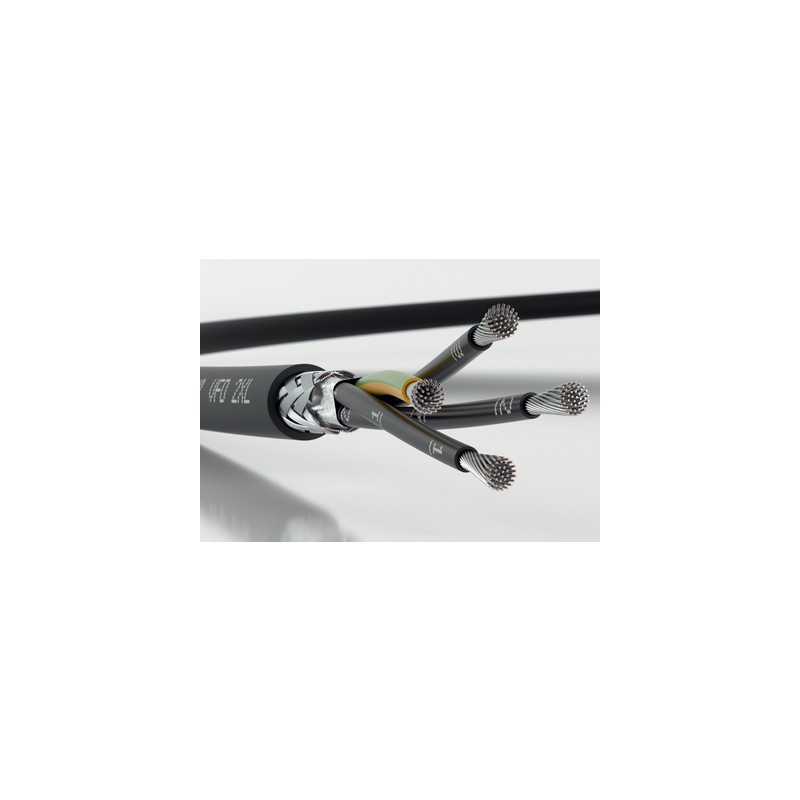

Projeto do produto

• Condutor de fios finos de cobre estanhado
• Isolamento do condutor: XLPE
• Folha revestida a alumínio
• Blindagem em trança de fios de cobre estanhado
• Revestimento externo: Elastômero termoplástico (TPE) com design especial, preto

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrição de classe ETIM 5.0: Cabo de alimentação de baixa tensão

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000057
• Descrição da classe ETIM 6.0: Cabo de alimentação de baixa tensão

Cód. ident. cond.:

• Preto com números brancos

Certificações

• EUA: UL TC-ER, WTTC, Flexible Motor Supply
  Canadá: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Projeto do condutor

• Fio fino

Raio de flexão mínimo

• Flexão ocasional: 15 x diâmetro externo
• Instalção fixa: 7.5 x o diâmetro externo

Tensão nominal

• UL TC: 600V/2000V
  UL Flexible Motor Supply: 1000V
  c(UL) CIC/TC: 600V
  cRU AWM: 1000V
• IEC U₀/U: 600/1000 V

Tensão de ensaio

• 6000 V

Condutor de proteção

• G = com condutor de proteção verde/amarelo

Faixa de temperatura

• Flexão ocasional: -25 °C até +90 °C
  Instalação fixa: -40 °C a +90 °C
