63107020 PIN CABLE LUGS L-RAP LAPP Luvas de cabo de isolação

Vantagens

• Luva de plástico com formato em funil EASY-ENTRY para inserção simples, rápida e segura do condutor
• Sem riscos de dobrar ou comprimir a fiação
• Para uma boa resistência e uma melhor condução de corrente

Âmbitos de aplicação

• Construção de equipamentos e Cabine de controle

Características do produto

• Talão do cabo com solda rígida, de modo a ser prensado em qualquer posição
• Para a conexão de primeira classe e fácil de manusear
• Estanhamento eletrolítico para proteção máx. contra corrosão
• Material das mangas para conectores de painel em peça prensada por contato, com dobra dupla e solda rígida
• Luvas de metal com corrugação interna

Referências às normas / Aprovações

• Testado de acordo com os princípios da norma DIN IEC 60352
• Número de arquivo E334109, ver tabela

Observação

• Conector Butt: para condutores sólidos, flexíveis e diversos tipos de secções

Projeto

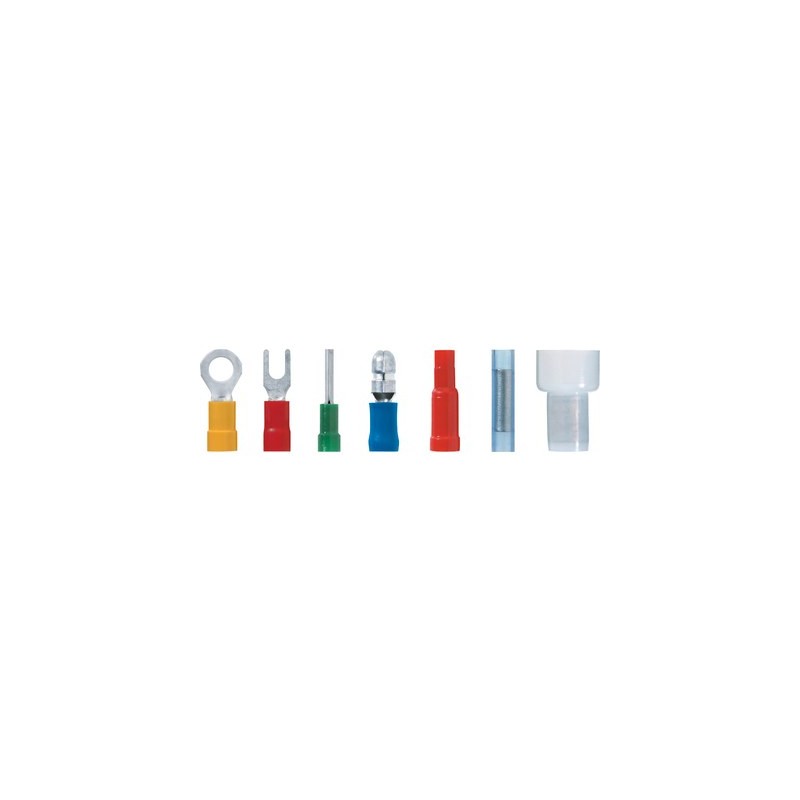

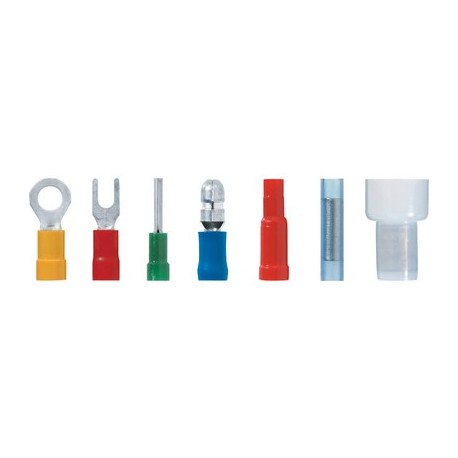

• 1 = ring cable lugs2 = forked cable lugs3 = pin cable lugs4 = circular connector5 = connector sleeve6 = butt connector7 = end connector(see pictures- from left to right)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC001052
• ETIM 5.0 Class-Description: Terminais de cobre para condutores em cobre

Classificação ETIM 6

• ID da classe ETIM 6.0: EC001052
• Descrição da classe ETIM 6.0: Talão de cabo sem solda para condutor de cobre

Geral

• Outros tamanhos e cores (também DIN) sob pedido
• Livre de halogênio

Observação

• Para ferramentas de processamento procure no índice de palavras-chave "alicates de crimpagem para outras conexões"

Material

• Cobre eletrolítico de alta qualidade para uma boa condutividade
• Isolamento em poliamida

Faixa de temperatura

• -20°C to +105°CShort-term: up to +120°C
