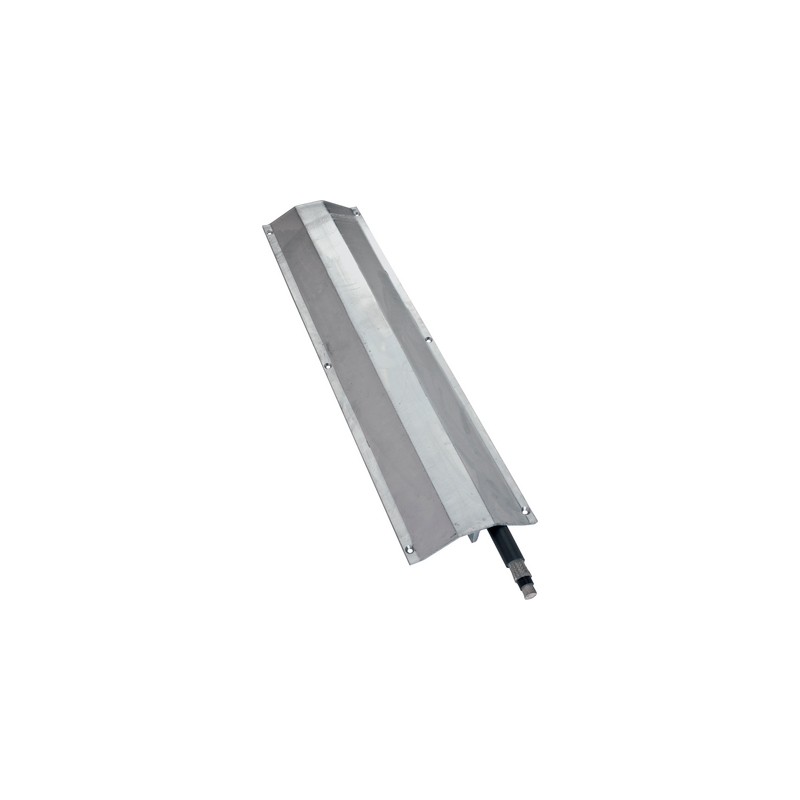

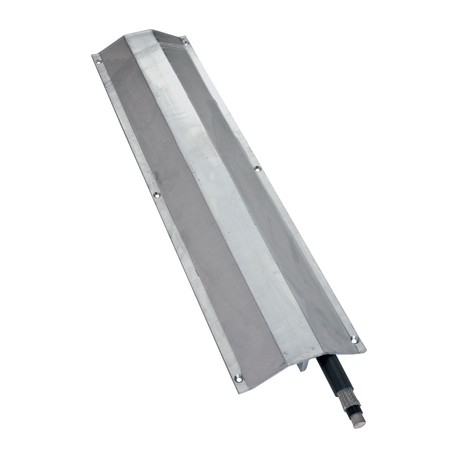

61717070 ST 3 LAPP túnel de aço do cabo

Vantagens

• Extremamente resistente graças à correia central estável, já que a forma do duto ganha rigidez adicional
• As cargas pontuais são, assim, melhor distribuídas no assoalho
• Mesmo em termos de segurança dos edifícios em caso de incêndio, por exemplo, o duto de cabos ST oferece vantagens adicionais como a resistência ao fogo e a isenção de halogênio

Âmbitos de aplicação

• Protege os cabos estendidos no solo contra influencias mecânicas
• Pode ser fixo no assoalho usando os parafusos escareados.

Projeto do produto

• ST 1: A=250, B=230, C=70, D=5, E=45
• Espessura do material: 5 mm
• ST 2: A=200, B=182, C=60, D=4, E=34,
• ST 3: A = 150, B = 134, C = 60, D = 4, E = 24, diâmetro do furo = 6.6 mm

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000047
• ETIM 5.0 Class-Description: Bandeja de cabo / amplo range

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000047
• Descrição da classe ETIM 6.0: Canaleta de cabos/canaleta de cabos de ampla extensão

Observação

• Capacidade máxima de carga: 7 t

Material

• Aço, galvanizado
• A prova de fogo
