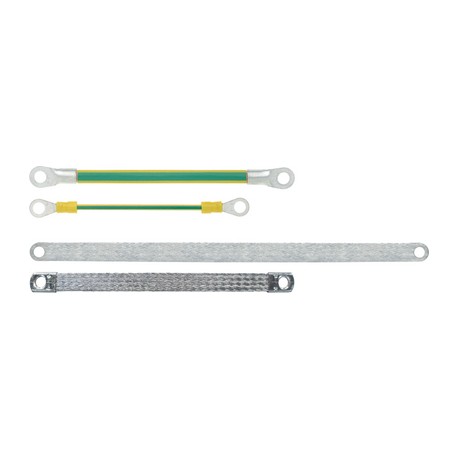

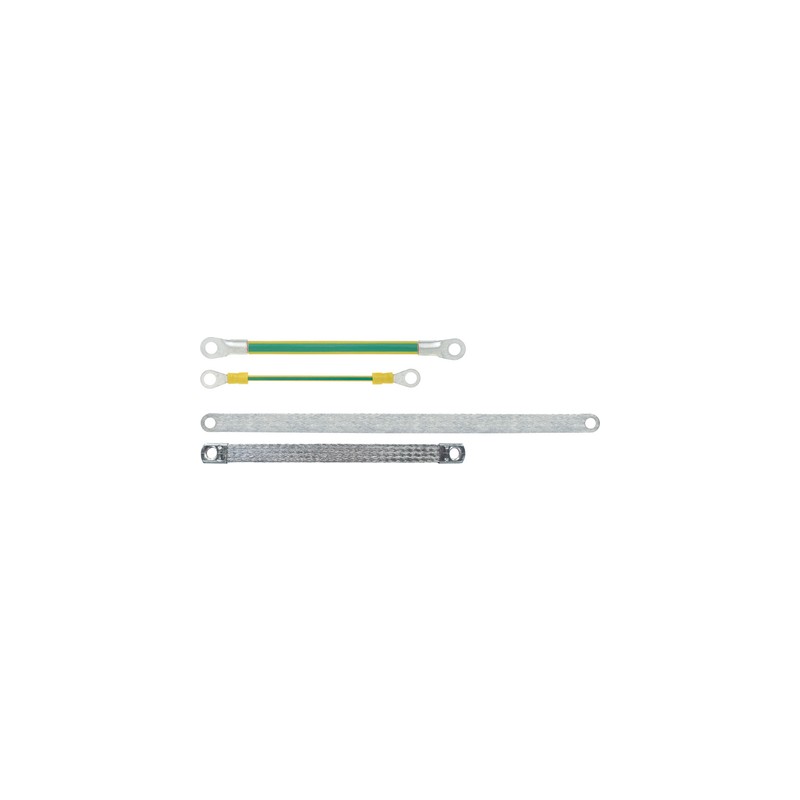

4571125 LAPP Alça de terra 1X25/M8/300mm GN/YE

Escopo de uso

• Construção de painéis elétricos
• As medidas de segurança no solo são prescritas por padrão
• Peças metálicas fixas e móveis, como as portas do armário do quadro de comando, devem ser aterradas.

Características do produto

• Definir comprimento para parafusos M6 e M8

Normas de Referência / Aprovações

• Número de inscrição ul: E501239, veja tabela

Composição do produto

• Flanges de aterramento:
  - Condutores trançados de fios de cobre nus
  - Isolador de cobre com base de PVC
  - Pré-formado com anéis para terminais de cabo
• Cabos de aterramento plano com terminais:
  - Condutores trançados de fios de cobre
  Conservas
  - Extremidades soldadas
• Grampos de terra plana com mangas:
  - Grampos de fio de cobre enlatados
  - Montado com mangas de contato pressionadas

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000490
• Descrição da classe ETIM 5.0: acessórios para aterramento e iluminação

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000490
• ETIM 6.0 Classe-Descrição: acessórios para aterramento e proteção contra raios

Código de Identificação do Motorista

• Fitas de aterramento verde/amarela com terminais

Treinamento de motorista

• Flanges pré-aterramento
  IEC 60 228 Classe 6
  Flange plana pré-criada
  IEC 60 228 Classe 6, enlatado
• Rosca extra-fina

Raio mínimo de curvatura

• Fitas de aterramento com terminais
  7 x Diâmetro externo
  Fitas de aterramento planas com terminais
  2 x espessura da fita

Tensão de teste

• Flange pré-aterramento
  2500 V

Faixa de temperatura

• Flange pré-aterramento
  -30 °C a +70 °C
  Flange pré-aterramento plana
  -5°C a +70°C
