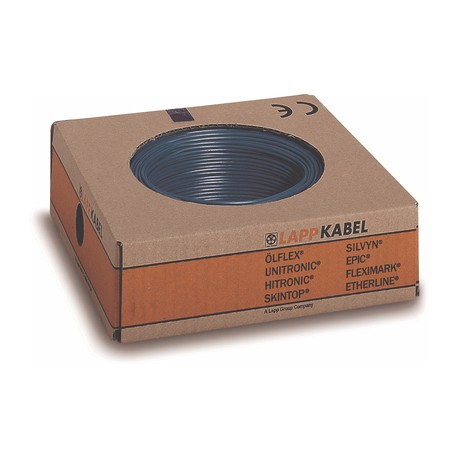

4180505 LAPP SC multi-padrão 1x0.75 WH

produto

• Para uso nos principais mercados globais
• Redução na gestão da documentação técnica
• Fácil armazenamento
• Maior economia no processo produtivo

Escopo de uso

• Fiação de fábrica
• Fiação interna dos dispositivos
• Fiação de armários de controle

Características do produto

• Propagador sem chama, de acordo com a IEC 60332-1-2
• Propagador sem chama, de acordo com UL VW1/CSA FT1.
• Resistente ao óleo

Normas de Referência / Aprovações

• Os cabos de acordo com a IEC e a norma americana têm condutores trançados com tamanhos nominais em mm² ou AWG/kcmil. O tamanho principal é mencionado na tabela abaixo, e o tamanho equivalente do outro sistema pode ser encontrado no apêndice T16 deste catálogo. para este tamanho secundário relacionado, a seção transversal do condutor é geralmente maior do que o valor nominal especificado
• Certificações: <HAR>H05V-K de acordo com a EN 50525-2-31; Ul AWM estilos 1007 e 1569 (por UL, em conformidade com o padrão UL 758, U.I. Lapp GmbH, UL AWM número do dossiê: E63634); CSA AWM I A/B (pelo CSA, de acordo com o padrão C22.2 Nº 210-05 do CSA, classe 5851-01)

Composição do produto

• Condutor de fios de cobre finos enlatados
• Isolamento especial da base de PVC.

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000993
• Descrição da classe ETIM 5.0: cabo unipolar

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000993
• ETIM 6.0 Classe-Descrição: Cabo condutor

Treinamento de motorista

• Fio fino, de acordo com VDE 0295 CIase 5 / IEC 60228 CIase 5

Raio mínimo de curvatura

• 4x diâmetro externo (DE) para uso normal; 2 x SD para flexão moderada

Tensão nominal

• HAR/IEC: U₀/U: 300/500 V;
  UL (AWM): U: 300 V;
  CSA (AWM I A/B): U: 300 V

Tensão de teste

• 2000 V

Faixa de temperatura

• Instalação fixa: HAR/ IEC: -40°C a +70°C; UL (AWM): até +105 °C; CSA (AWM I A/B): até +105 °C
