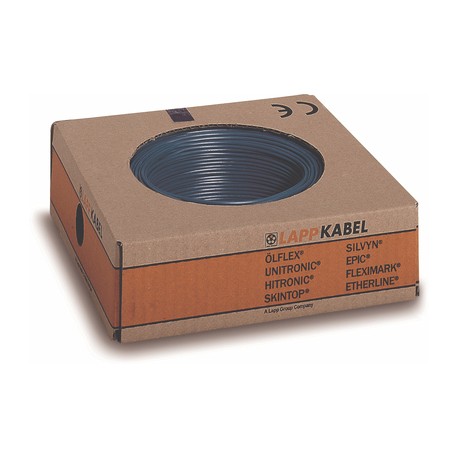

4160707 LAPP SC 2.1 VT 1X6 Multi-Padrão

Vantagens

• Múltiplas possibilidades de uso
• Necessidade mínima de documentação técnica graças às inúmeras certificações internacionais das quais o cabo se beneficia
• Armazenamento simplificado; Melhoria dos custos dos processos de produção
• Pode ser usado com "Terminações XL e Virolas, Isoladas"

aplicação

• "Fiação de fábrica" = fiação no local
• "Fiação de campo" = Fiação de campo
• Fiação interna de equipamentos elétricos e eletrônicos
• Fiação de painéis elétricos
• Os condutores unipolares com isolamento verde 4 AWG ≥ podem ser usados como condutor de proteção (condutor de aterramento do equipamento) em uma plataforma de acordo com a NFPA 70 (NEC)

Características do produto

• Auto-extinção de acordo com a IEC 60332-1-2
• Auto-extinguível de acordo com UL VW1 / CSA FT1
• Resistente ao óleo

Referências/Aprovações de Padrões

• Cabos multipadrão com condutores com dimensões nominais em mm² ou AWG/kcmil. A seção mestre é mostrada na tabela abaixo, enquanto a seção equivalente do outro sistema é mostrada na tabela T16. Para esta seção transversal equivalente, o tamanho do condutor é geralmente maior do que a classificação especificada.
• Certificações de tipo de cabo: <HAR> H07V-K de acordo com EN 50525-2-31, UL AWM
  Estilo 1015 (com UL de acordo com UL UL 758, U.I. Lapp GmbH UL AWM Número do arquivo: E63634), (UL) MTW (com UL de acordo com UL 1063, U.I. Lapp GmbH (UL) MTW Número do arquivo: E198296), CSA TEW (com CSA de acordo com CSA C22.2 No. 127, CSA Classe 5835-01)

Construção

• Fios de fios finos de cobre enlatado
• Isolamento de condutores de PVC

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000993
• Classe de descrição ETIM 5.0: cabo de condutor único

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000993
• ETIM 6.0 Classe-Descrição: Motorista

Condutores de corda

• Fios finos de acordo com vde 0295, classe 5 / IEC 60228 classe 5

Raio de dobra mínima

• De acordo com EN 50565-1;
  Diâmetro externo ≤ 8 mm: 4 x DE*/2 x DE**;
  8 < OD ≤ 12 mm: 5 x ED*/3 x DE**;
  Diâmetro externo > 12 mm: 6 x DE*/4 x OD**

Tensão nominal (V)

• HAR/IEC:U₀/U: 450/750 V;
  UL (AWM): U: 600V;
• UL (MTW): U: 600 V;
  CSA (TEW): U: 600V

Faixa de temperatura

• Instalação fixa: HAR/IEC: -40°C a +70°C; UL (AWM): a +105°C;
• UL (MTW): a +90°C; CSA (TEW): a +105 °C
