LAPPNúcleos únicos4150803 LAPP SC multi-padrão 2.2 1X10 BN
LAPP 4150803 4150803 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

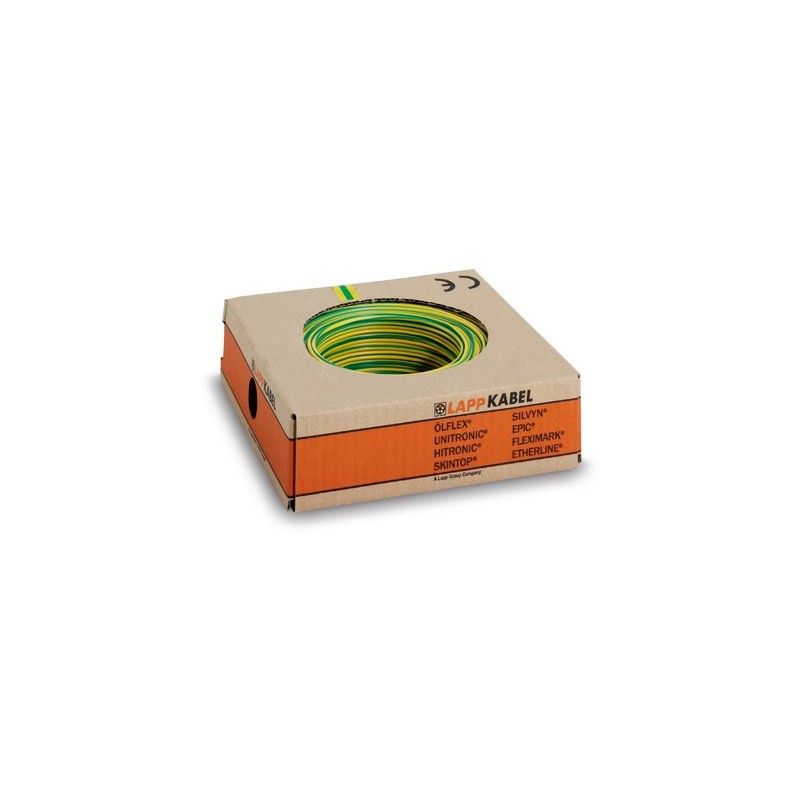

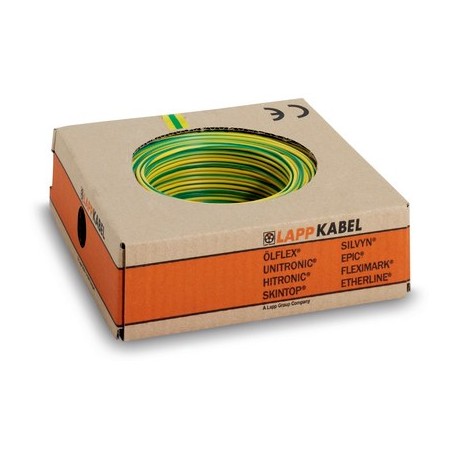

4150803 LAPP SC multi-padrão 2.2 1X10 BN

Referência: 4150803

Fabricante: LAPP

Descrição:

SC multi-padrão 2.2 1X10 BN
SC 2.2 MULTIPADRÃO

Categorias:

  • LAPP > Núcleos únicos

Produto novo em sua embalagem original com todas as garantias e certificações de LAPP

  • Mais informação
  • Avaliações
Garantia, reparação e devolução.

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

MAIS INFORMAÇÃO

produto

  • Para uso em grandes mercados globais
  • Documentação técnica simplificada
  • Facilidade de armazenamento; maior eficiência econômica do processo produtivo
  • Instalação com "Pontas Isoladas XL"

Aplicativos

  • Para instalação em áreas industriais
  • Fiação no local
  • Para fiação interna em armários de controle e equipamentos
  • Proteção com junta em ou próximo a equipamentos de iluminação
  • Cabos de núcleo único com isolamento verde ≥ 4 (padrão dos EUA para tamanhos/bitolas/seções transversais de fios) podem ser usados como cabos de aterramento (EGC/Condutor de Aterramento de Equipamento) em bandejas conforme a NFPA 70 (NEC)

Funções

  • Não suporta combustão conforme IEC 60332-1-2
  • Retardante de chama UL VW1/CSA FT1
  • Resistente ao óleo

Normas / Certificados de Conformidade

  • As seções efetivas do núcleo do cabo de acordo com padrões harmonizados são indicadas em mm² ou AWG, e a correspondência de seções transversais pode ser encontrada na Tabela T16, no apêndice do catálogo.
  • Certificação: <HAR> H07V2-K
    de acordo com a EN 50525-2-31, estilo UL AWM 10269
    (de acordo com a UL 758, UL AWM
    número de arquivo U.I. Lapp GmbH: E63634),
    (UL) MTW (UL
    1063, (UL) Número do arquivo MTW da U.I. Lapp
    GmbH: E198296), CSA TEW (de acordo com CSA C22.2 nº 127, CSA
    Classe 5835-01)

projetar

  • Condutores feitos de fio de cobre estanhado
  • Isolamento condutor baseado em um composto especial de PVC

Classificação ETS 5

  • ETIM 5.0 Class-ID: EC000993
  • Descrição da classe ETIM 5.0: Cabos sólidos

Classificação ETTIM 6

  • Designação da classe ETIM 6.0: EC000993
  • Descrição da Classe 6.0 do ETIM: Cabo Sólido

Construção do condutor

  • Feito de fios finos de cobre, classe 5 flexível de acordo com VDE 0295/IEC 60228

Raio de dobra mínima

  • D ≤ 8 mm: 4 x D*/2 x D**; 8 < D ≤ 12 mm: 5 x D*/3 x D**;D > 12 mm: 6 x D*/4 x D**

Tensão nominal

  • HAR/IEC: U0/U: 450/750 V;
    UL (AWM): U: 1000 V;
  • UL (MTW): U: 600 V;
    CSA (TEW): U: 600 V

Faixa de temperatura

  • Junta fixa: HAR/IEC: -40°C a +90°C; UL (AWM): até +105°C;
  • UL (MTW): até +90°C; CSA (TEW): até +105°C

DATASHEET - PDF

Título
Tamanho
Tipo
PDF CATALOGUE LAPP EN
69 Mbytes
