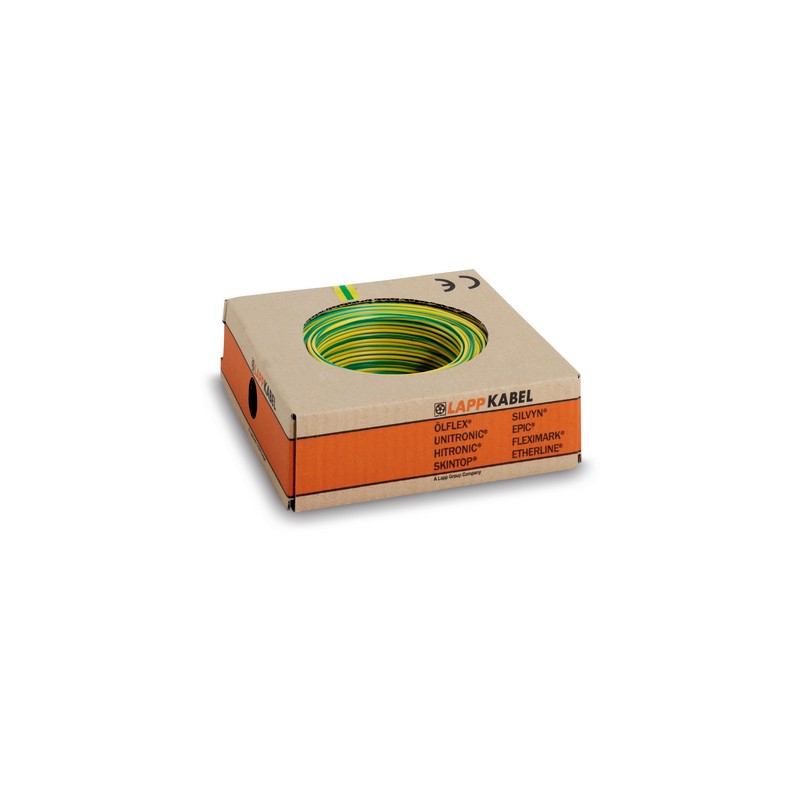

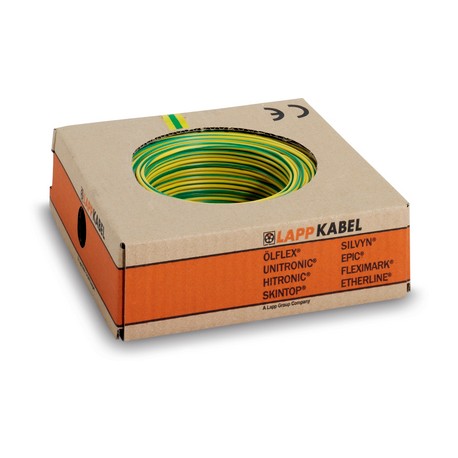

4150402K LAPP EMBOSS SC 2.2 MULTI-PADRÃO 1X1.5 BU

produto

• Para uso nos principais mercados globais
• Redução na gestão da documentação técnica
• Armazenamento mais fácil; aumenta a eficiência de custos do processo produtivo
• Use tampas de dedo do dedo do dedo do terminal isolado XL

Escopo de uso

• Fiação de fábrica
• Fiação de campo
• Fiação interna de dispositivos e armários
• Fixação protegida em luminárias
• Cabos unipolar com isolamento verde ≥ 4 AWG podem ser usados como condutor de proteção (EGC/Condutor de Aterramento de Equipamentos) em bandejas de acordo com nfpa 70 (NEC)

Características do produto

• Propagador sem chama, de acordo com a IEC 60332-1-2
• Propagador sem chama, de acordo com UL VW1/CSA FT1.
• Resistente ao óleo

Normas de Referência / Aprovações

• Os cabos de acordo com a IEC e a norma americana têm condutores trançados com tamanhos nominais em mm² ou AWG/kcmil. O tamanho principal é mencionado na tabela abaixo, e o tamanho equivalente do outro sistema pode ser encontrado no apêndice T16 deste catálogo. para este tamanho secundário relacionado, a seção transversal do condutor é geralmente maior do que o valor nominal especificado
• Certificações: <HAR>H07V2-K de acordo com en 50525-2-31; UL AWM estilo 10269 (por UL, em conformidade com o padrão UL 758, U.I. Lapp GmbH, UL AWM número do dossiê: E63634), (UL) MTW (por UL, em conformidade com o padrão UL 1063, U.I. Lapp GmbH, número do dossiê (UL) MTW: E198296), CSA TEW (por CSA, em conformidade com o padrão CSA C22.2 No 127, classe CSA 5835-01)

Composição do produto

• Condutor de fios de cobre finos enlatados
• Isolamento especial da base de PVC.

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000993
• Descrição da classe ETIM 5.0: cabo unipolar

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000993
• ETIM 6.0 Classe-Descrição: Cabo condutor

Treinamento de motorista

• Fio fino, de acordo com VDE 0295 CIase 5 / IEC 60228 CIase 5

Raio mínimo de curvatura

• 8 mm ≤: 4 x DE*/2 x DE**; 8 < DE≤ 12 mm: 5 x DE*/3 x DE**; >12 mm: 6 x DE*/4 x DE**

Tensão nominal

• HAR/IEC: U₀/U: 450/750 V;
  UL (AWM): U: 1000 V;
• UL (MTW): U: 600 V;
  CSA (TEW): U: 600 V

Faixa de temperatura

• Instalação fixa: HAR / IEC: -40 °C a +90 °C; UL (AWM): até +105 °C;
• UL (MTW): até +90 °C; CSA (TEW): até +105 °C
