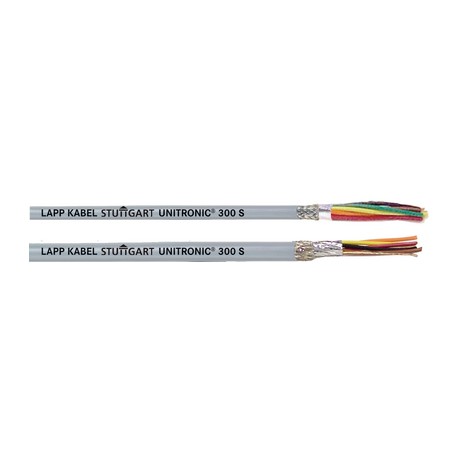

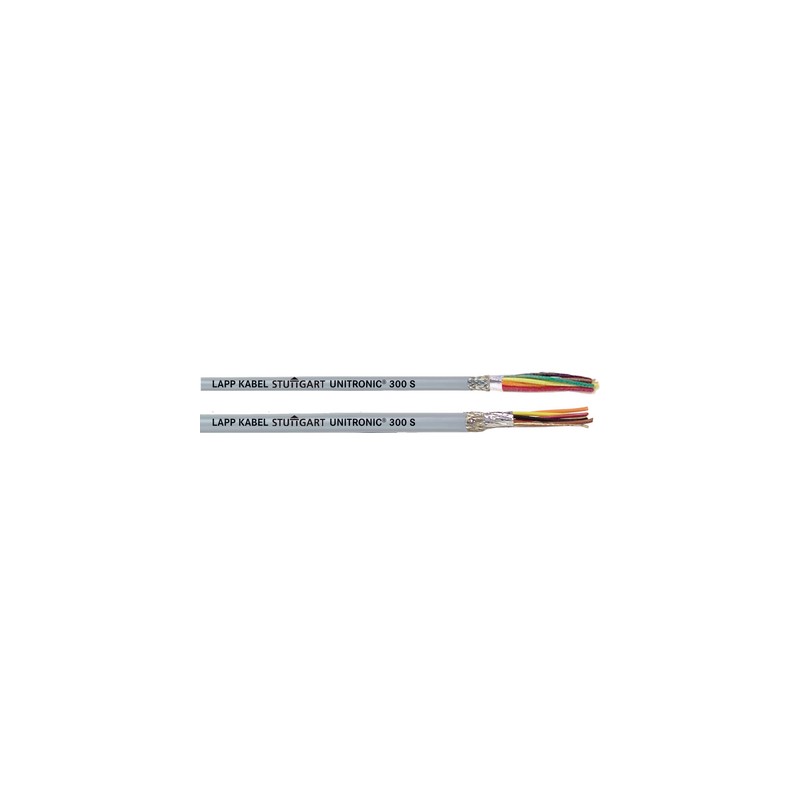

302002S UNITRONIC 300 S 20/2C LAPP Cabos de controle e sinal com pequenas seções transversais com certificaç..

Vantagens

• Ampla gama de aplicações devido a múltiplas certificações
• Instalação fácil e econômica devido a não necessidade de utilização de conduíte (adequada para instalação aberta)

Âmbitos de aplicação

• Cabos de controle e sinal para cabeamento interno e externo
• Para o mercado da América do Norte
• On the basis of CMG, PLTC or ITC direct laying on cable tray in the USA, in conjunction with -ER (Exposed Run) for unprotected transition sections with a length of not more than 6 ft. each
• A instalação aterrada normativa nos EUA permite a seção transversal do condutor 18 AWG e 16 AWG, graças à aprovação DIRECT BURIAL para estas seções transversais
• Resistente a torção até ±150 °/m no Drip Loop de turbinas eólicas

Características do produto

• Resistente ao óleo UL OIL RES I
• Adequados para aplicações de torção, típicos para "loop" de geradores eólicos

Referências às normas / Aprovações

• USA: (UL) CMG [E130334], (UL) PLTC-ER (18 AWG + 16 AWG) [E216027], (UL) PLTC (>24 AWG) [E216027], (UL) ITC-ER (18 AWG + 16 AWG) [E196134], UL AWM Style 2464 [E100338], DIR BUR (18 AWG + 16 AWG)
• CAN: c(UL) CMG FT4 [E130334], CSA AWM I/II A/B FT1

Projeto do produto

• Cordão de fios finos de cobre estanhado
• Isolamento do condutor em mistura de PVC
• UNITRONIC® 300 S: com envolvimento total em fita de folha, fiação blindada,
  blindagem em trança de cobre estanhado (cobertura de 75%)
• Revestimento externo : PVC especialmente formulado
• Cor do revestimento externo : cinza escuro ( semelhante à RAL 7005 )

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Cód. ident. cond.:

• ver tabela T9

Projeto do condutor

• Fio fino

Movimento de torção em WTG

• TW-0 & TW-2, consultar Apêndice T0

Raio de flexão mínimo

• Durante a instalação: 4 x diâmetro da linha
• Blindado: 6 x diâmetro externo

Tensão nominal

• de acordo com a classificação UL: 300 V
  IEC: não adequado para aplicações de alta potência

Tensão de ensaio

• 1500 V

Faixa de temperatura

• Flexão ocasional/América do Norte: -25°C a +105°C (AWM para EUA: +80°C)
• Instalação fixa/América do Norte: -40°C a +105°C (AWM para EUA: +80°C)
