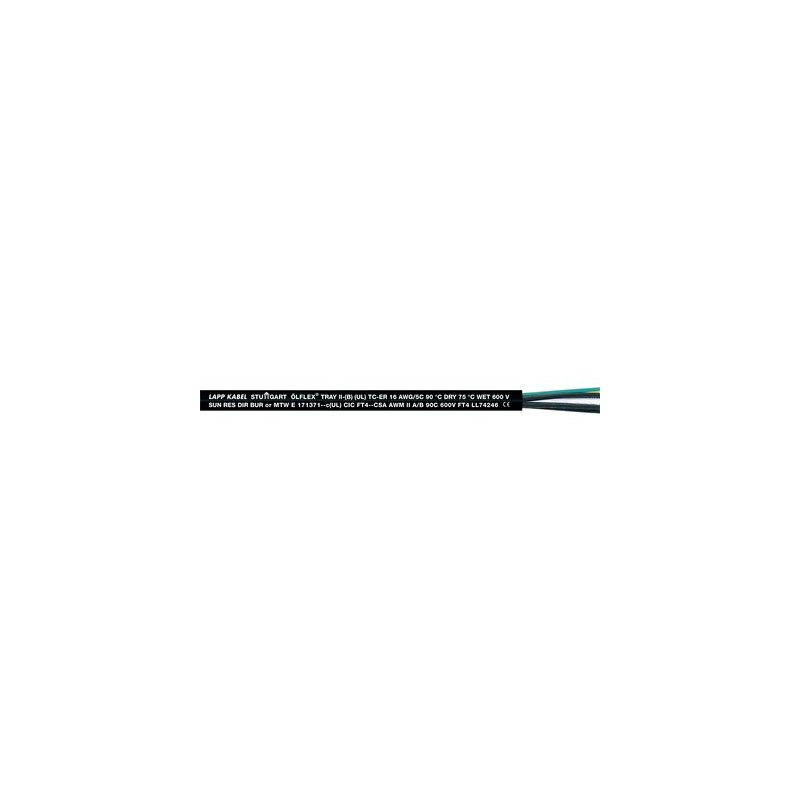

221809 LAPP BANDEJA ÖLFLEX II 9G1 18/9C

produto

• Instalação fácil e econômica, sem necessidade de sistemas de fiação fechada (roteamento aberto possível)
• Aplicações diversas graças a inúmeras certificações
• 75°C ÚMIDO, HET + Resistência ao Sol: Outdoor (nos EUA)

Aplicativos

• Máquinas industriais, fabricação de equipamentos industriais nos Estados Unidos
• Operação desprotegida a 600 V em bandejas de cabos nos Estados Unidos, incluindo áreas abertas de 1,8 m para modificações com pelo menos 3 núcleos
• Adequado para equipamentos de metalurgia MTW (UL)
• Uso externo e inserção direta nos EUA, de acordo com a UL 1277
• A USA Wind Turbine Tray Cable (WTTC) fabrica a turbina wiatrowych

Funções

• Projeto de retardador de chama segundo o CSA FT4;
  Teste de Inflamabilidade Vertical UL
• Resistente ao óleo (UL OIL RES I & II)
• Resistência à água UL 75° C com classificação WET.
• Resistente a UV e ozônio
• Adequado para uso com cargas torsionais típicas de geradores de turbinas eólicas

Normas / Certificados de Conformidade

• EUA: (UL) TC-ER [E171371], (UL) MTW [E155920], (UL) WTTC [E323700], Bomba Submersível (14 - 2 AWG), (UL) PLTC-ER (18 - 12 AWG) [E216027], (UL) ITC-ER (18 - 12 AWG) [E196134], (UL) DP-1 [E233406], UL AWM (18 - 2 AWG) [E100338]
• UL OIL RES I/II, 75°C ÚMIDO, 90°C SECO, SOL RES, DIR BUR, NEC/NFPA 70, NFPA 79
• CAN: c(UL) CIC/ TC 600V FT4 (< 250 kcmil) [E171371], CSA AWM I/II A/B FT1

projetar

• Condutores feitos dos fios de cobre mais finos
• Isolamento: revestimento protetor de PVC e poliamida (pele de PA)
• Casca externa: polímero termoplástico especialmente formulado
• Cor da bainha externa: Preto

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• Descrição da Classe ETIM 5.0: Cabos de Controle

Classificação ETTIM 6

• Designação da classe ETIM 6.0: EC000104
• Descrição da Classe 6.0 do ETIM: Líder de Teste

Marcação de Costura

• Condutores pretos com marcações numéricas brancas

Construção do condutor

• Condutores de níquel

Aplicações em geradores eólicos

• TW-0 e TW-2, veja a Tabela T0 no apêndice do catálogo

Raio de dobra mínima

• 2 AWG (33,62mm2) ou menos: 4 x AD
• 1 AWG (42,41mm2) ou superior: 6 x AD

Tensão nominal

• UL/CSA: 600 V (TC, MTW, CIC), WTTC 1000 V
• UL/CSA: 1000 V (AWM) IEC: U₀/U = 600/1000 V

Condutor de Aterramento

• G = com condutor de terra ferroviária
• X = sem condutor de terra

Faixa de temperatura

• -40°C (montado fixo)/-25°C (mobilidade limitada) até +90°C (TC) ou +105°C (AWM)
