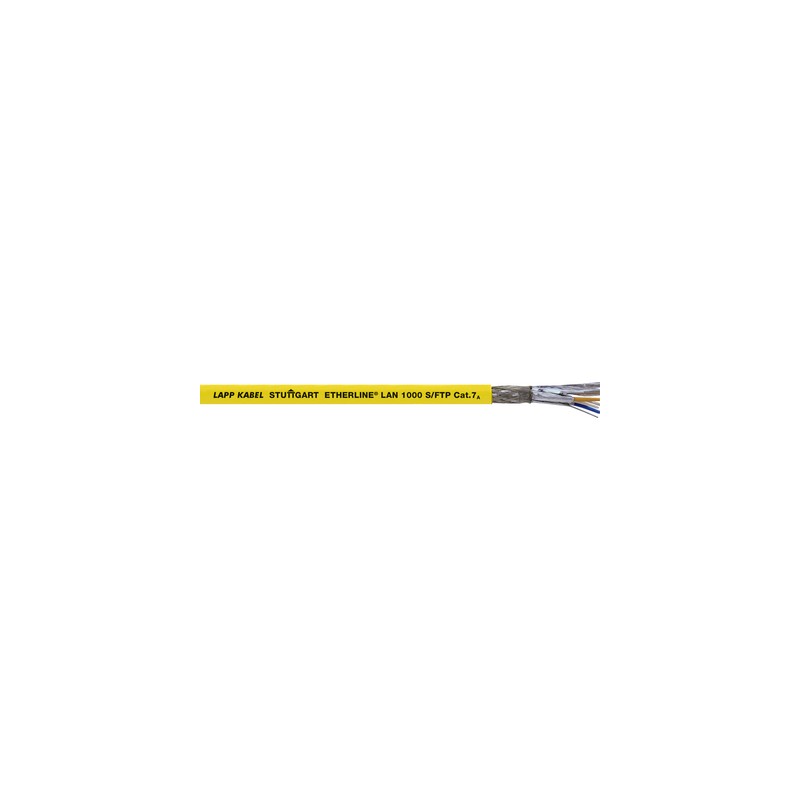

2170981 LAPP ETHERLINE LAN 1000 Cat.7A 2x (4x2x23AWG)

produto

• Cabos LAN para cabeamento estruturado de edifícios de acordo com EN 50173 e ISO/IEC 11801

Escopo de uso

• Em áreas de alta densidade terminal
• Para escritórios de fiação, prédios administrativos e de desenvolvimento na área terciária (fiação em piso técnico).
• De acordo com as normas ISO/IEC 11801 e EN 50173, o comprimento do cabo em áreas de uso terciário (espaços horizontais, pisos) não deve exceder 100 m (90 m no duto do cabo + 10 metros em áreas de trabalho)

Características do produto

• Transmissão de sinais de dados digitais e analógicos
• IEEE 802.3: 10/100/1000Base-T, 10GBase-T IEEE 802.5: ISDN; FDDI; CAIXA ELETRÔNICO; IEEE 802.3at compartilhamento de cabos: PoE, VoIP capaz

Normas de Referência / Aprovações

• Os cabos LAN LAPP CAT.7a para "Sistemas estruturados de cabeamento" estão em conformidade com os requisitos estabelecidos nas normas EIA/TIA-568, TSB36, ISO/IEC 11801 e EN50173 (conexão permanente classe F).
• 2170980/2170981:
  propagador de não-chamas de acordo com a IEC 60332-1-2
• Concha externa LSZH
• Retardante de chama de acordo com iec 60332-1-2 / UL FT-2 teste de chama
• Propagador não-fogo de acordo com iEC 60332-3-25 (propagação vertical e de chama de feixe)

Composição do produto

• Condutor único 4x2xAWG23/1, duplex 2x (4x2xAWG23/1)
• Isolamento do condutor: PE (Polietileno)
• S/FTP: tranças de fio de cobre como blindagem geral e blindagem de pares com papel alumínio
• Concha externa sem halogênio sem chamas
• Cor: Amarelo (RAL 1021)

classificação

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 Descrição: Cabo de dados

Classificação ETTIM 6

• ETIM 6.0 ID de classe: EC000830
• ETIM 6.0 Classificação: Cabo de dados

Raio mínimo de curvatura

• Instalação fixa: 4 x diâmetro externo
• Durante a colocação: 8 x diâmetro externo

Impedância característica

• 100 Ω ± 15%

Faixa de temperatura

• Durante a instalação: 0 °C a +50 °C
• Instalação fixa: –20 °C a +60 °C
