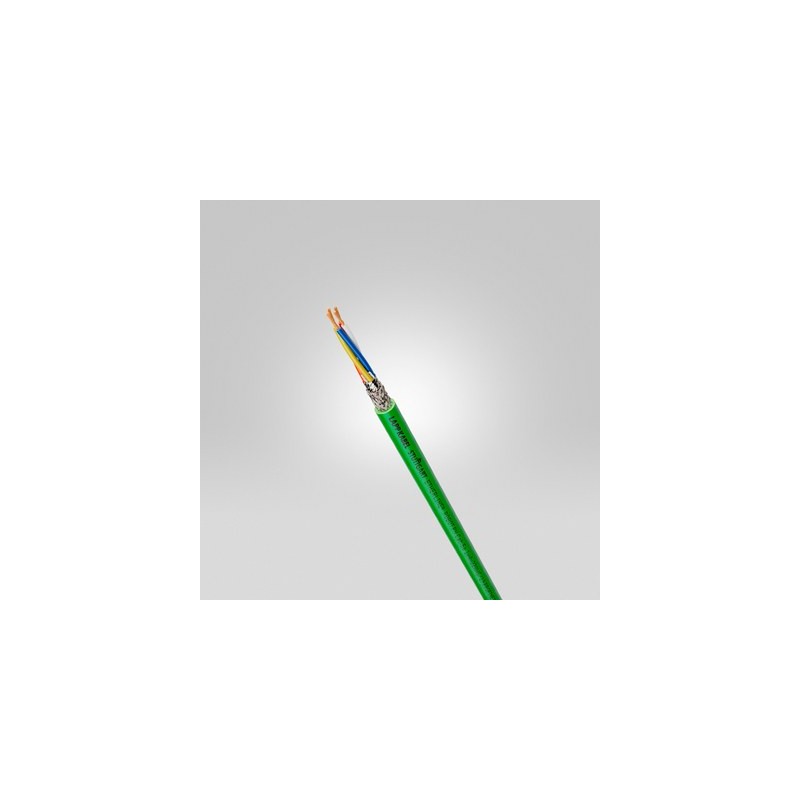

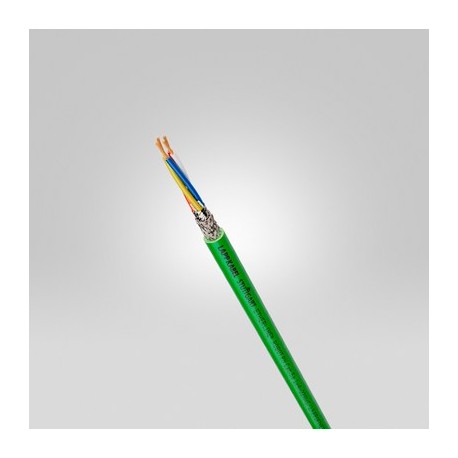

2170940 LAPP ETHERLINE ROBÔ PN Cat.5e 1x4x22AWG/19

produto

• Pode ser usado em ambientes severos com Ethernet Industrial
• Design emc otimizado
• Blindado contra interferência
• 2 pares: 10/100 Mbit/s para Ethernet Industrial

Escopo de uso

• Indústria de robótica
• Certificado extraflexi flexível e UL/CSA
• PROFINET tipo R: Aplicações robóticas
• Válido para aplicativos EtherCAT e EtherNet/IP

Características do produto

• Flexibilidade para uso dentro da cadeia de alimentação/cabo
• TORÇÃO: resistir a tensões torcionais, por exemplo, em aplicações robóticas; ± 180° por 1m
• Tampa PUR resistente à maioria dos óleos e fluidos hidráulicos

Normas de Referência / Aprovações

• Certificação UL AWM para EUA e Canadá
• Retardante de chama de acordo com iec 60332-1-2 / UL FT-2 teste de chama
• Sem halogênio de acordo com o VDE 0472-815

Composição do produto

• Condutor de cobre enlatado, 19 fios
• Isolamento de polietileno (PE)
• Coloração de acordo com aplicações PROFINET Cat.5e
• Quadrante estelar
• SF/UTP: display global de trança de cobre enlatado e fita de alumínio
• Concha externa de poliuretano (PUR)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 Descrição: Cabo de dados

Classificação ETTIM 6

• ETIM 6.0 ID de classe: EC000830
• ETIM 6.0 Classificação: Cabo de dados

Tensão da crista de trabalho

• (não adequado para energia) 125 V

Raio mínimo de curvatura

• Instalação fixa: 8 vezes o diâmetro externo
• Uso flexível: 12 x diâmetro externo

Tensão de teste

• Motorista/condutor: 2.000 V
• Driver/Display: 2000 V

Impedância característica

• Nom. 100 ohms de acordo com a IEC 61156-6

Faixa de temperatura

• Instalação fixa: -40°C a +80°C
• Para aplicações flexíveis: -20°C a +60°C
