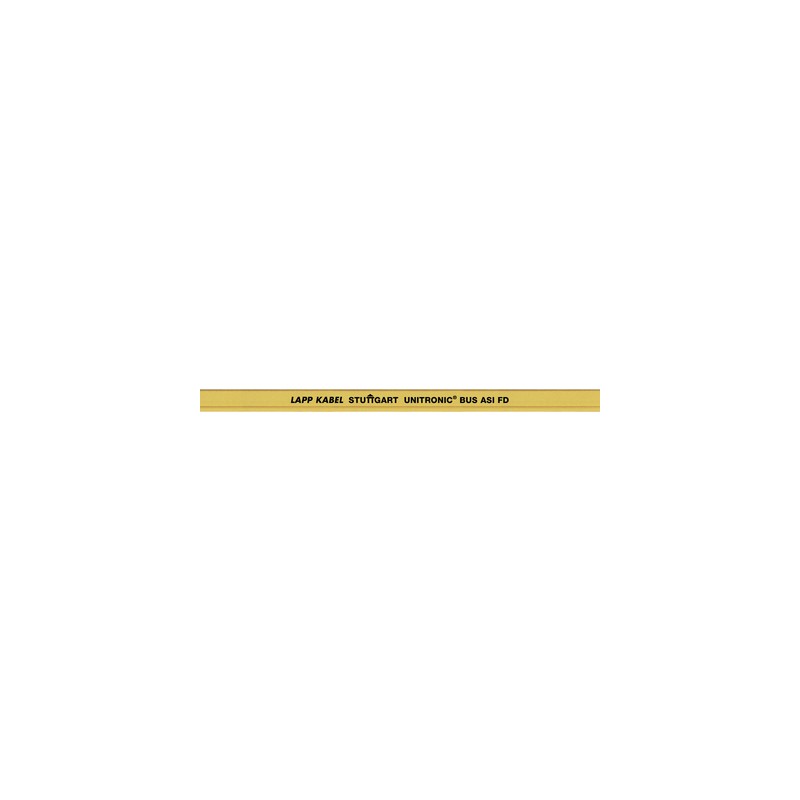

2170357 UNITRONIC BUS ASI FD P FRNC YE LAPP Cabos interface AS altamente flexíveis para sistemas de integraç..

Vantagens

• O novo BUS ASI LD 2 x 2,5 (Longa distância) permite ainda a conexão dos módulos mais distantes.
  As fontes de alimentação interface AS podem ser reduzidas. O BUS ASI LD é compatível com a versão 1.5 anterior.
• Para aplicações altamente flexíveis (esteiras porta-cabos, componentes de máquinas em movimento frequente)
• Alta resistência ao óleo

Âmbitos de aplicação

• Comunicação ao nível do sensor/atuador
• UNITRONIC® Fieldbus
  Cabeamento para sensor/atuador

Características do produto

• As variantes em PUR estão livres de halogênio de acordo com IEC 60754-1
• Retardante de chama de acordo com a norma IEC 60332-1-2, teste de inflamabilidade UL FT-2
• Os dados e a energia são transmitidos através de um cabo liso com dois condutores não blindados, codificados geometricamente ( Protegido contra inversão de polaridade).
• A ligação dos condutores é realizada através da técnica de penetração nos módulos ASI.
• Os sensores são conectados ao módulo ASI através de cabos redondos (cabos de conexão).

Referências às normas / Aprovações

• A ASI está padronizado a nível europeu na norma EN 50295 e a nível internacional em IEC 62026-2
• Variante em TPE: UL AWM estilo 2103
  CSA AWM II A/B
• Variantes em PUR: UL AWM estilo 20549

Projeto do produto

• Fios extrafinos de cobre estanhados
• Isolamento do condutor: composto livre de halogênio
• Revestimento externo: elastômero termoplástico (TPE), poliuretano (PUR)
• Revestimento externo: amarelo (RAL 1023), preto (RAL 9005)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Tensão de pico de operação

• 300 V (não adequado para aplicações de potência)

Resistência do condutor

• 1,5 mm²: máx. 13,7 Ohm/km
• 2,5 mm²: máx. 8,21 Ohm/km

Raio de flexão mínimo

• Instalação fixa: 12 mm
• Com flexão sem fixação: 24 mm
  Com flexão com fixação: 60 mm (15xD)

Tensão de ensaio

• Condutor/Condutor: 2000 V

Faixa de temperatura

• Instalação fixa:
  -40°C a +80°C (TPE +105°C)
• Com flexão - sem fixação:
  -30°C até +70°C (TPE +105°C)
