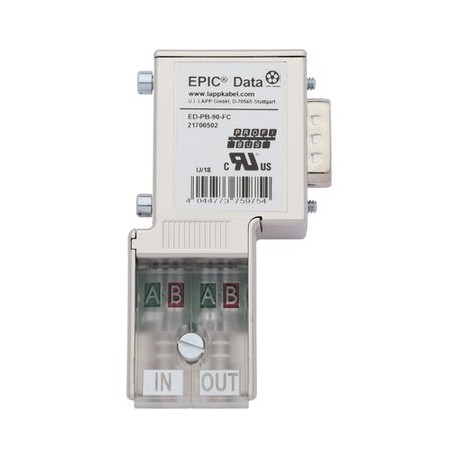

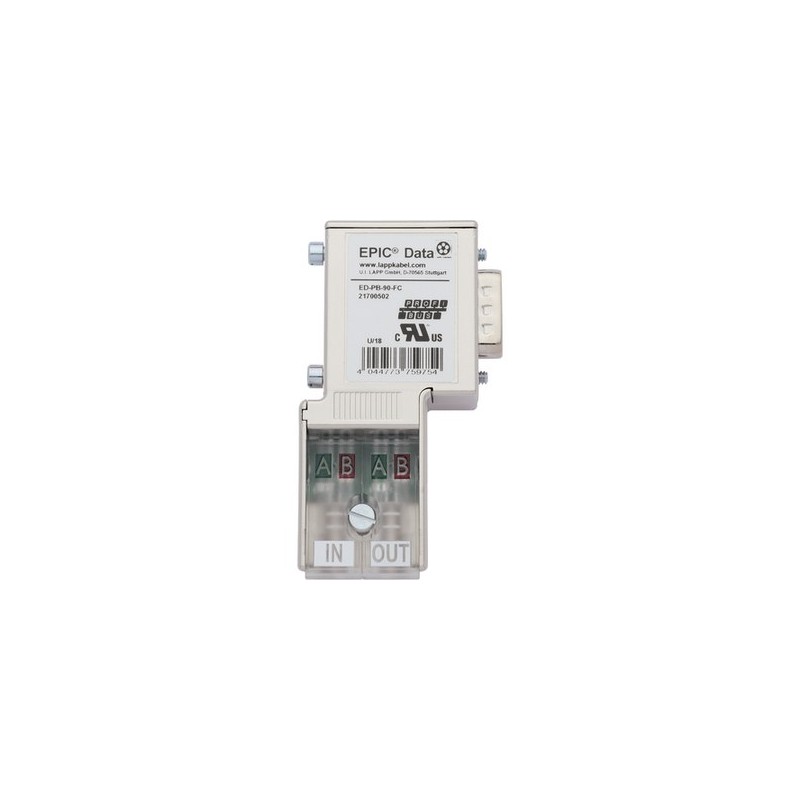

21700514 ED-PB-35-FC-FLEX LAPP Conectores PROFIBUS Fast Connect

Vantagens

• Instalação simples graças a técnologia Fast Connect ('FC')
• Design compacto: Ocupa pouco espaço
• Sem partes que se possam perder
• Controle da conexão de bus visual
• Resistencia de terminação (integrada) pode ser comutada

Características do produto

• Totalmente compatível com o padrão de mercado
• Taxa máxima de transmissão 12 Mbit/s
• Consumo máximo de corrente 12,5 mA (com LED 35 mA)
• Tensão de alimentação 4.75 - 5.25 V DC
• Resistencia de terminação "ON" - o cabo de saída bus é desconectado

Referências às normas / Aprovações

• IEC 61158, IEC 61784
• UL File No. E331560

Projeto do produto

• Conector D-Sub, 9 pinos, parafusos de fixação 4-40 UNC
• Compatibilidade electromagnética melhorada (CEM) por carcaça metalizada
• Diâmetro externo máximo 8 mm
• Versões com interface adicional Sub-D para a programação / diagnóstico ("PG")
• Versão com indicação LED : BUS operando - (verde ) Estação de transmissão - ( azul ) Resistor de terminação "on" - ( laranja)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC001132
• Descrição da classe ETIM 5.0: Conector D-Sub

Classificação ETIM 6

• ID da classe ETIM 6.0: EC001132
• Descrição da classe ETIM 6.0: Conector D-Sub

Dimensões

• 95 mm x 70 mm x 17 mm - 35°
  72 mm x 40 mm x 17 mm - 90°
  70 mm x 35 mm x 17 mm - 180°
• (CxLxA)

Tipo de conexão

• Fast Connect

Tipo de proteção

• IP 20

Resistência de terminação

• 150 Ω

Interfaces

• Soquete Sub-D, 9 pinos
  Cabo FC padrão PROFIBUS, Ø 0,64 mm

Condições ambientais admissíveis

• Range de temperatura: -25°C to +85°C
• *The max. temperature for UL is 60 °C
