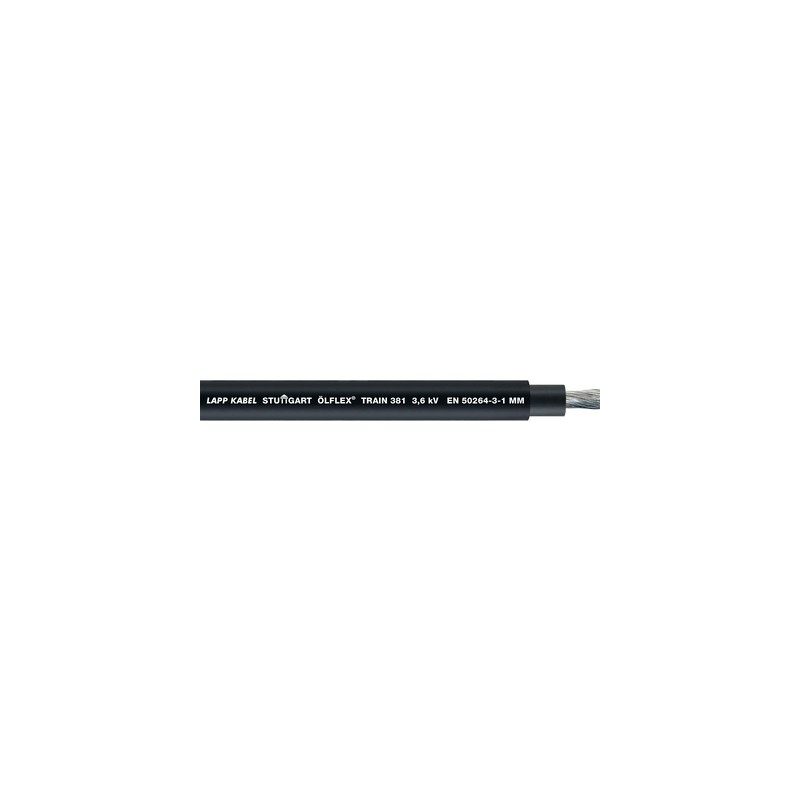

15381013 LAPP TREM ÖLFLEX 381 3.6kV 1X240

Vantagens

• Alta resistência dielétrica e resistência mecânica devido à estrutura do cabo de duas camadas
• Excelente resistência química
• Resistente à transmissão mecânica em condições ambientais severas
• Ampla faixa de temperatura
• Reduzir a propagação das chamas aumenta a proteção contra danos a pessoas e propriedades em caso de incêndio

aplicação

• Para uso em veículos ferroviários, para instalação fixa segura e em aplicações com mobilidade reduzida
• Adequado para fiação de painéis elétricos, distribuidores, conversores, motores e baterias
• Também pode ser usado em ambientes com a presença de óleos e em áreas com altas temperaturas

Características do produto

• Reação ao fogo de acordo com a EN/IEC:
  - Sem halogênio de acordo com en 60754-1
  - Ausência de gases corrosivos segundo EN 60754-2
  - Ausência de flúor segundo EN 60684-2
  - Ausência de gases tóxicos segundo EN 50305
  - Baixa densidade de fumaça de acordo com a EN 61034-2
  - Retardante de chama de acordo com EN 60332-1-2
  - Ausência de propagação de chamas de acordo com a lei
  EN 60332-3-24 / EN 60332-3-25 /
  EM 50305
• Reação ao fogo de acordo com a NF:
  - Toxicidade do gás de acordo com NF X 70-100
  - Baixa densidade de fumaça de acordo com nf x 10-702
  - nenhuma propagação de chama de acordo com a NF C 32-070,
  Gato. C1 e C2
• Propriedades químicas:
  - Resistente ao óleo de acordo com en 50264-3-1
  - Resistente ao combustível de acordo com en 50264-3-1
  - Resistente ao ácido de acordo com EN 50264-3-1
  - Resistente aos alcalinos de acordo com en 50264-3-1
  - Resistente ao ozônio de acordo com en 50264-3-1/
  IN 50305)
• Fluxo atual de acordo com EN 50355, Anexo A

Referências/aprovações regulatórias

• EN 50382-2 tipo FF
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101

Construção

• Fios de cobre enlatados, fio fino
• Isolamento: composto polimérico cruzado com feixes de elétrons de acordo com o EI 109
• Concha externa: composto de polímero intercriado com feixes de elétrons EM 104
• Cor da caixa externa: preto

Classificação ETS 5

• ETIM 5.0 ID classe: EC000057
• Classe de descrição ETIM 5.0: cabo de alimentação de baixa tensão

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Classe-Descrição: Cabo de alta tensão

Condutores de corda

• Fio fino de acordo com iEC 60228, condutores classe 5

Raio de dobra mínima

• Instalação fixa:
  ≤ 12 mm: 3 x DE
  > 12 mm: 4 x DE
• Movimento ocasional:
  ≤ 12 mm: 4 x DE
  > 12 mm ≤ 20 mm: 5 x DE
  > 20 mm: 6 x DE
  (DE = diâmetro externo)

Tensão nominal (V)

• U₀/U AC 3.6/6 kV
• U_mAC 7.2 kV
  V₀DC 5.4 kV

Tensão de teste

• AC de 11 kV; 26 kV DC

Faixa de temperatura

• Instalação fixa: -45°C a +120°C (20.000 h) -50°C conf. GOST 20.57.406-81
• Movimento ocasional:
  -35°C a +90°C
  Curto-circuito: +200°C (5s)
