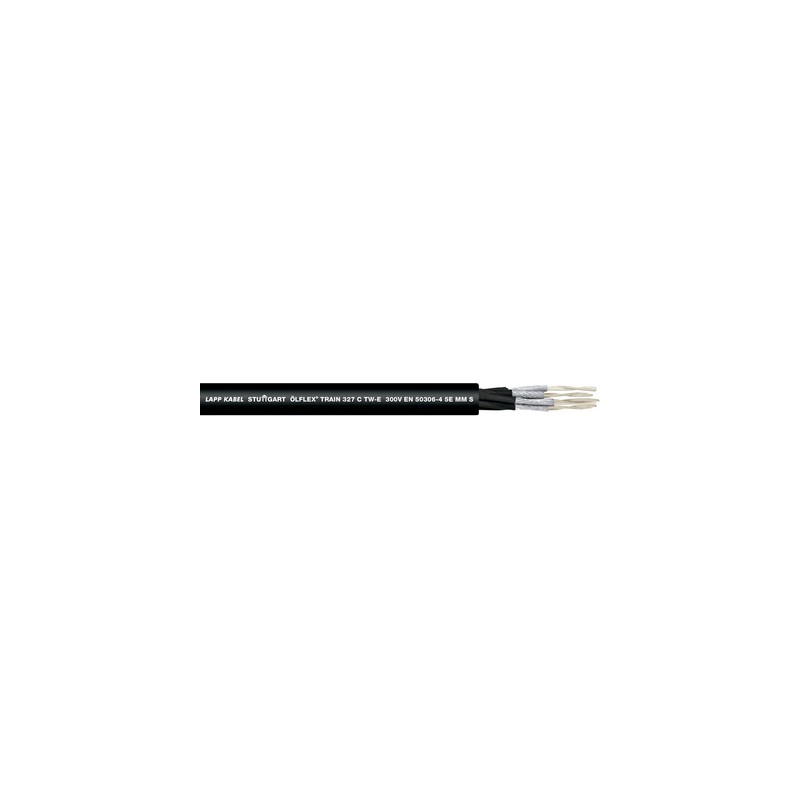

15327013 LAPP TREM ÖLFLEX 327 C TW-E 300V 3X (2X1,5)

Vantagens

• Redução da espessura da parede de isolamento, em seguida, instalação de economia de espaço
• Blindagem de meias de cobre para atender aos requisitos da EMC para proteção contra interferência eletromagnética
• Resistente à transmissão mecânica em condições ambientais severas
• Ampla faixa de temperatura
• Reduzir a propagação das chamas aumenta a proteção contra danos a pessoas e propriedades em caso de incêndio

aplicação

• Em ambientes industriais para aplicações sensíveis à EMC
• Para uso em veículos ferroviários, para instalação fixa segura e em aplicações com mobilidade reduzida
• Adequado para controle e monitoramento de circuitos e para circuitos internos de fixação e fiação de equipamentos dentro de trens e locomotivas
• Também pode ser usado em ambientes com a presença de óleos e em áreas com altas temperaturas

Características do produto

• Reação ao fogo de acordo com a EN/IEC:
  - Sem halogênio de acordo com en 60754-1
  - Ausência de gases corrosivos segundo EN 60754-2
  - Ausência de flúor segundo EN 60684-2
  - Ausência de gases tóxicos segundo EN 50305
  - Baixa densidade de fumaça de acordo com a EN 61034-2
  - Retardante de chama de acordo com EN 60332-1-2
  - Ausência de propagação de chamas de acordo com a lei
  EN 60332-3-24 / EN 60332-3-25 /
  EM 50305
• Reação ao fogo de acordo com a NF:
  - Toxicidade do gás de acordo com NF X 70-100
  - Baixa densidade de fumaça de acordo com nf x 10-702
  - nenhuma propagação de chama de acordo com a NF C 32-070,
  Gato. C1 e C2
• Propriedades químicas:
  - Resistente ao óleo de acordo com a EN 50306
  - Resistente ao combustível de acordo com a EN 50306
  - Resistente ao ácido de acordo com en 50306
  - Resistente aos alcalinos de acordo com en 50306
  - Resistente ao ozônio de acordo com en 50306
• Fluxo atual de acordo com EN 50355, Anexo A

Referências/aprovações regulatórias

• EN 50306-4 classe E, tipo MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101

Construção

• Fio de cobre enlatado, 19 ou 37 fios, SRC (condutor circular especial)
• Isolamento: composto de polímero intercedida com feixes de elétrons de acordo com EN 50306
• Cor de isolamento: branco com numeração preta
• Blindagem: meia blindagem de cobre enlatado em cada par
• Revestimento blindado: composto de polímero interseto com feixes de elétrons S2 de acordo com EN 50306
• Concha externa: composto de polímero intercriado com feixes de elétrons S2 de acordo com EN 50306
• Cor da caixa externa: preto

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• Classe de descrição ETIM 5.0: cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Cabo de controle

Código de Identificação do Motorista

• branco com numeração preta

Condutores de corda

• 19 ou 37 cabos SRC (condutor circular especial) de acordo com EN 50306-1

Raio de dobra mínima

• Instalação fixa: 5 x diâmetro externo
• Movimento ocasional: 10 x diâmetro externo

Tensão nominal (V)

• U₀: 600 V AC U₀/U: 300/500 V AC de acordo com EN 50306 U_m: 550 V AC

Tensão de teste

• AC de 3,5 kV; 8,4 kV DC

Faixa de temperatura

• Instalação fixa: de -45°C a +125°C (20.000 h) -50°C conf. GOST 20.57.406-81
• Movimento ocasional:
  -35°C a +105°C
  Curto-circuito: +160°C (5s)
