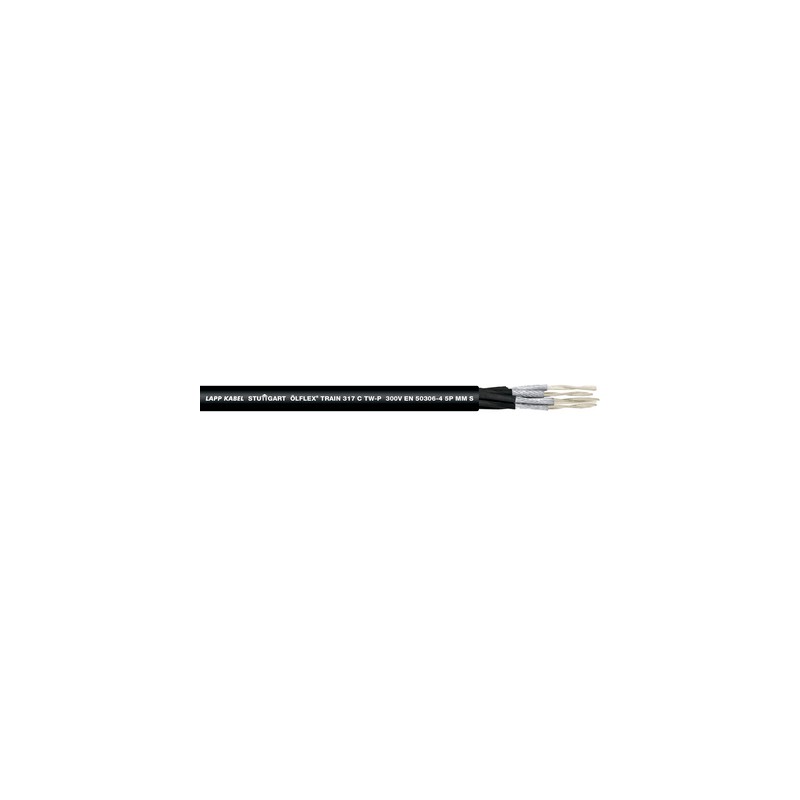

15317007 LAPP TREM ÖLFLEX 317 C TW-P 300V 7X (2X0,75)

produto

• Redução da espessura da parede de isolamento, economizando assim espaço de instalação
• Display de cobre atende aos requisitos da EMC e protege contra interferência eletromagnética
• Resistente à agressão mecânica em situações ambientais adversas
• Faixa de temperatura estendida
• Redução da propagação de chamas aumenta a proteção contra danos a pessoas e propriedades em caso de incêndio

Escopo de uso

• Em ambientes emc críticos
• Para uso em veículos sobre trilhos, para fixação com proteção e para aplicações onde movimentos limitados são esperados
• Adequado para circuitos de controle e monitoramento, bem como para circuitos de travamento e fiação interna de equipamentos em trens e locomotivas
• Também aplicável em ambientes com óleos e áreas com alta temperatura ambiente

Características do produto

• Desempenho do fogo de acordo com a EN/IEC:
  - Sem halogênio de acordo com en 60754-1
  - Sem gases corrosivos de acordo com en 60754-2
  - Livre de flúor de acordo com en 60684-2
  - Sem gases tóxicos de acordo com a EN 50305
  - Baixa densidade de fumaça de acordo com a EN 61034-2
  - Propagador sem chama de acordo com EN 60332-1-2
  - Não propagador do incêndio de acordo com EN 60332-3-24 / EN 60332-3-25 / EN 50305
• Comportamento de fogo de acordo com a NF:
  - Toxicidade do gás de acordo com NF X 70-100
  - Baixa densidade de fumaça de acordo com nf x 10-702
  - Propagador sem chama de acordo com nf C 32-070,
  Gato. C1 e C2
• Propriedades químicas:
  - resistente ao óleo de acordo com en 50306
  - resistente ao combustível de acordo com en 50306
  - resistente ao ácido de acordo com en 50306
  - resistente alcalino de acordo com en 50306
  - resistente ao ozônio de acordo com en 50306
• Intensidade máxima de corrente admissível de acordo com EN 50355, Anexo A

Normas de Referência / Aprovações

• EN 50306-4 classe P, tipo MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Classificação: C/F1
  (propagação de chama/fumaça)

Composição do produto

• Trança de cobre enlatada, 19 ou 37 fios, SRC (condutor redondo especial)
• Isolamento: composto de polímero cruzado por feixe de elétrons de acordo com EN 50306
• Cor de isolamento: branco com números pretos
• Display: trança de cobre enlatada sobre cada par
• Capa na tela: polímero composto de polímero cruzado por feixe de elétrons S2 de acordo com EN 50306
• Camada externa: composta de polímero cruzado de feixe de elétrons S2 de acordo com EN 50306
• Cor da concha exterior: preto

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• Descrição da classe ETIM 5.0: Cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Linha de controle

Código de Identificação do Motorista

• Branco com números pretos

Treinamento de motorista

• SRC (condutor redondo especial) 19 ou 37 fios de acordo com EN 50306-1

Raio mínimo de curvatura

• Instalação fixa: 5 vezes o diâmetro externo
• Uso flexível ocasional: 10 x diâmetro externo

Tensão nominal

• U0: 600 V AC U0/U: 300/500 V AC em conformidade com 50306 Um: 550 V AC

Tensão de teste

• AC de 3,5 kV; 8,4 kV DC

Faixa de temperatura

• Instalação fixa: -45°C a +125°C (20.000 h) -50°C de acordo com GOST 20.57.406-81
• Uso flexível ocasional:
  -35°C a +105°C
  Curto-circuito: +160°C (5s)
