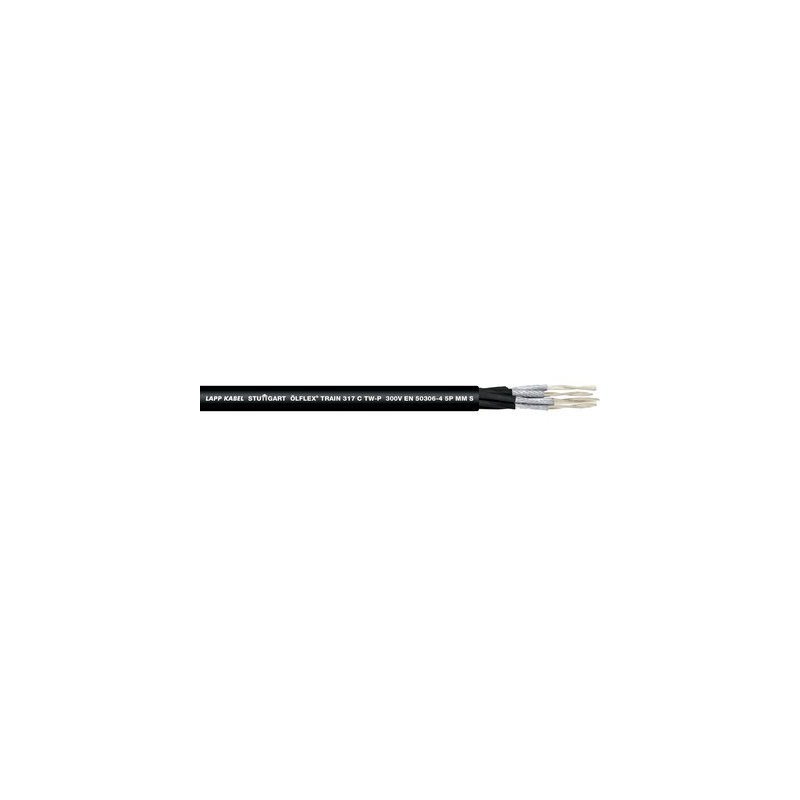

15317000 LAPP TREM ÖLFLEX 317 C TW-P 300V 2X (2X0,5)

produto

• Redução da espessura da parede de isolamento, o que economiza espaço de instalação
• A triagem de cobre atende aos requisitos da EMC e protege contra interferência eletromagnética
• Resistente a influências mecânicas em condições ambientais adversas
• Faixa de temperatura estendida
• Reduzir a propagação das chamas aumenta a proteção contra danos a pessoas e propriedades em caso de incêndio

Faixa de aplicativos

• Em ambientes sensíveis à EMC
• Para uso em veículos ferroviários, para instalações fixas e protegidas e aplicações onde pode haver movimento limitado
• Adequado para circuitos de controle e monitoramento, bem como circuitos de travamento e fiação interna de equipamentos em trens e locomotivas
• Também aplicável em ambientes oleosos e áreas com maior temperatura ambiente

Características do produto

• Comportamento de incêndio de acordo com a EN/IEC:
  - Sem halogênio de acordo com en 60754-1
  - Sem gases corrosivos de acordo com en 60754-2
  - Livre de flúor de acordo com en 60684-2
  - Sem gases tóxicos de acordo com a EN 50305
  - Baixa densidade de fumaça de acordo com a EN 61034-2
  - Retardante de chama de acordo com EN 60332-1-2
  - Sem propagação de chamas acc. Para
  EN 60332-3-24 / EN 60332-3-25 /
  EM 50305
• Comportamento de fogo de acordo com a NF:
  - Toxicidade de gases de acordo com NF X 70-100
  - Baixa densidade de fumaça de acordo com nf x 10-702
  - Sem propagação de chamas de acordo com a NF C 32-070,
  Gato. C1 e C2
• Propriedades químicas:
  - Resistente ao óleo de acordo com a EN 50306
  - Resistente ao combustível de acordo com a EN 50306
  - Resistente ao ácido de acordo com en 50306
  - Resistente aos alcalinos de acordo com en 50306
  - Resistente ao ozônio de acordo com en 50306
• Classificação atual de acordo com EN 50355, Apêndice A

Referências/Aprovações de Padrões

• EN 50306-4 classe P, tipo MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Classificação: C/ F1
  (propagação de chama/fumaça)

Maquiagem do produto

• Fio de cobre enlatado, 19 ou 37 fios, SRC (Condutor Redondo Especial)
• Isolamento: Composto de polímero cruzado de feixe eletrônico de acordo com EN 50306
• Cor de isolamento: Branco com números pretos
• Display: tranças de cobre enlatadas sobre cada par
• Jaqueta na tela: composto de polímero de feixe de elétrons ligado cruzado S2 de acordo com EN 50306
• Esvaziamento externo: feixe de elétrons polimérico-composto transversal S2 de acordo com EN 50306
• Cor da caixa externa: Preto

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Classe-Descrição: Cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Cabo de controle

Código central de identificação

• Branco com números pretos

Tranças de motorista

• SRC (condutor redondo especial) 19 ou 37 fios de acordo com EN 50306-1

Raio de dobra mínima

• Instalação fixa:
  5 x Diâmetro externo
• Dobra ocasional: 10 x diâmetro externo

Tensão nominal

• U₀: 600 V AC
  U₀/U: 300/500 V AC de acordo com en 50306
  U_m: 550 V AC

Tensão de teste

• AC de 3,5 kV; 8,4 kV DC

Faixa de temperatura

• Instalação fixa:
  -45°C a +125°C (20.000 h)
  -50°C de acordo com GOST 20.57.406-81
• Dobra ocasional:
  -35°C a +105°C
  Curto-circuito: +160°C (5s)
