11139523 LAPP UNITRONIC FD CP (TP) mais Um 4X2X0,5

produto

• Faixa de temperatura estendida para aplicações em condições ambientais severas
• Dissociação de circuitos elétricos por estrutura em pares torcidos (efeitos de crosstalk)
• Ul-AWM 1000V de tensão nominal para fiação interna protegida (por exemplo, dentro da área industrial) permite colocação interna diretamente ao lado dos cabos de alimentação com tensão ul aplicada de 1 kV
• Nos EUA, no interior das máquinas industriais e nas cadeias energéticas dentro da área industrial (sujeita à aprovação da AHJ), de acordo com a NFPA 79, seção 12.9.2 (exceção 3 abaixo de 12,9,2: até 1 mm2 e <16 AWG)
• Blindagem geral minimiza interferência elétrica

Escopo de uso

• Use em circuitos de medição, comando e controle.
• Robôs lineares, equipamento de manuseio automatizado
• Design sofisticado para uso em cadeia/faixa de alto desempenho
• Para uso em cadeia/transportadora: Respeite as diretrizes de montagem listadas no Apêndice T3
• Adequado para aplicações de torção no "loop de gotejamento" das turbinas eólicas (WTG)

Características do produto

• Sem halogênio, tem baixa capacitância e é flexível até -40°C
• Concha externa PUR, resistente a cortes e incisões, resistente a óleos minerais e abrasão derivada do uso em cadeias energéticas.
• Superfície de baixa adesão, resistente à hidrólise e micróbios, geralmente para uso ao ar livre (não na América do Norte) graças à resistência à radiação UV e ozônio
• Propagador de não-chamas: IEC 60332-1-2, FT2

Normas de Referência / Aprovações

• cRUus AWM, certificado UL (UL: E63634): UL AWM Style 21576, bem como AWM A/B I/II

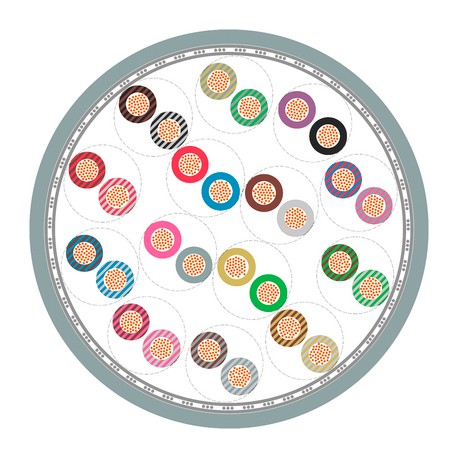

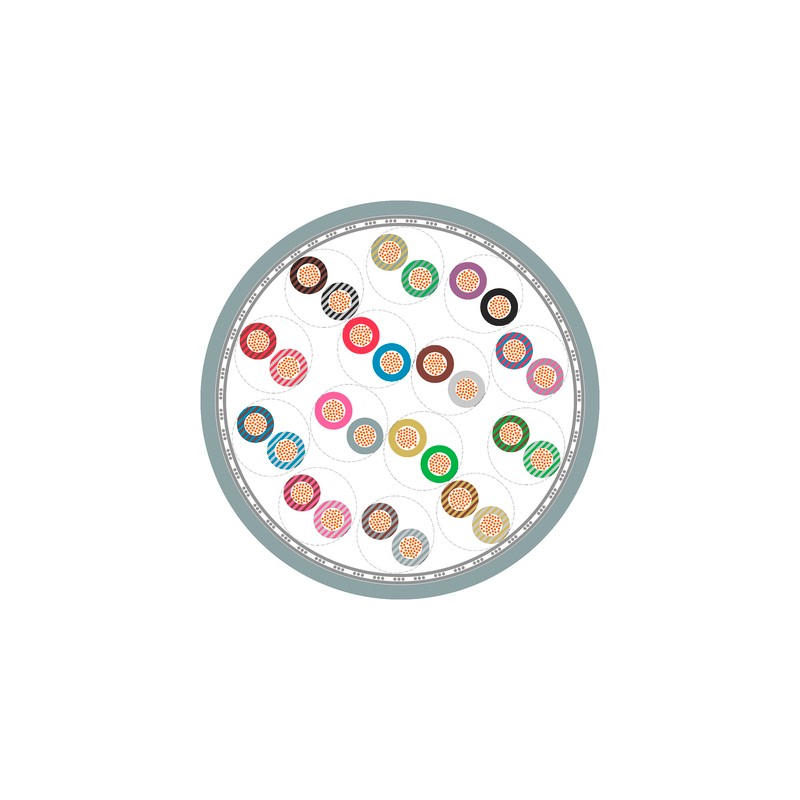

Composição do produto

• Condutores trançados super finos de fios de cobre nus (classe 6)
• Isolamento do condutor: baseado na estrutura TP
  de poliolefina
• Envelope não-desvendado
• Tela de trança de cobre enlatada
• Concha externa feita com composto PUR especial
  Cor da casca externa: cinza (RAL 7001)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• Descrição da classe ETIM 5.0: Cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Linha de controle

Código de Identificação do Motorista

• DIN 47100 (Tabela T9 do Apêndice)

Capacidade mútua

• Até 0,5 mm²: 60 nF/km
• Até 1,0 mm²: 70 nF/km

Indutância

• Aproximadamente 0,65 mH/km

Treinamento de motorista

• Condutor, fio superfina

Movimento de torque no WTG

• TW-0 e TW-2, veja o apêndice T0

Raio mínimo de curvatura

• Flexão: 7,5 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão de teste

• motorista/condutor: 1500 V
• Driver/display: 1500 V

Faixa de temperatura

• -40°C a +80°C
  cRUus AWM: máx. +80°C
