11139509 LAPP UNITRONIC FD CP (TP) mais Um 3X2X0,25

produto

• Ampla faixa de temperatura para aplicações em ambientes climáticos severos
• Circuitos de desacoplamento usando
  Design de par torcido (TP) (efeitos de crosstalk)
• Ul AWM 1000V classificação de tensão em caso de fiação interna (por exemplo, dentro da plataforma industrial sob rotulagem de campo) permite colocação interna ao lado de cabos de alimentação com classificação UL aplicada a 1kV
• Nos EUA dentro de máquinas industriais e na cadeia dentro da plataforma industrial sob rotulagem de campo (sujeita à aprovação da AHJ), de acordo com a NFPA 79, Seção 12.9.2 (condição 3 abaixo de 12,9.2: Através de 1 mm² e <16 AWG)
• Trança geral minimiza eletricidade
  interferência

Faixa de aplicativos

• Adequado para uso em circuitos de medição, controle e regulação
• Robôs lineares, equipamento de manuseio automatizado
• Design sofisticado para o uso de cadeias/faixas de alto desempenho
• Para uso de cadeia/transportadora: Respeite as diretrizes de montagem listadas no Apêndice T3
• Adequado para aplicações torcionais que são típicas para looping em geradores de turbinas eólicas (WTG)

Características do produto

• Sem halogênio, tem baixa capacitância e é flexível até -40°C
• Pur manga externa, rasgo e entalhe resistente, resistente a óleos minerais e abrasão quando usado em correntes de energia
• Superfície adesiva baixa, resistente à hidrólise e micróbios, comumente para uso ao ar livre (não na América do Norte) graças à resistência uv e ozônio
• Retardo de chama: IEC 60332-1-2, FT2

Referências/Aprovações de Padrões

• AWM cRUus certificada UL (UL: E63634): UL AWM Style 21576 e AWM A/B I/II

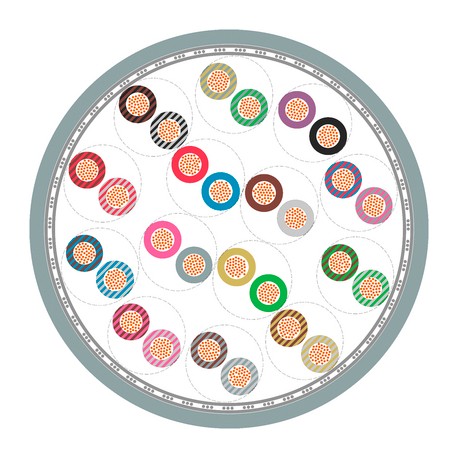

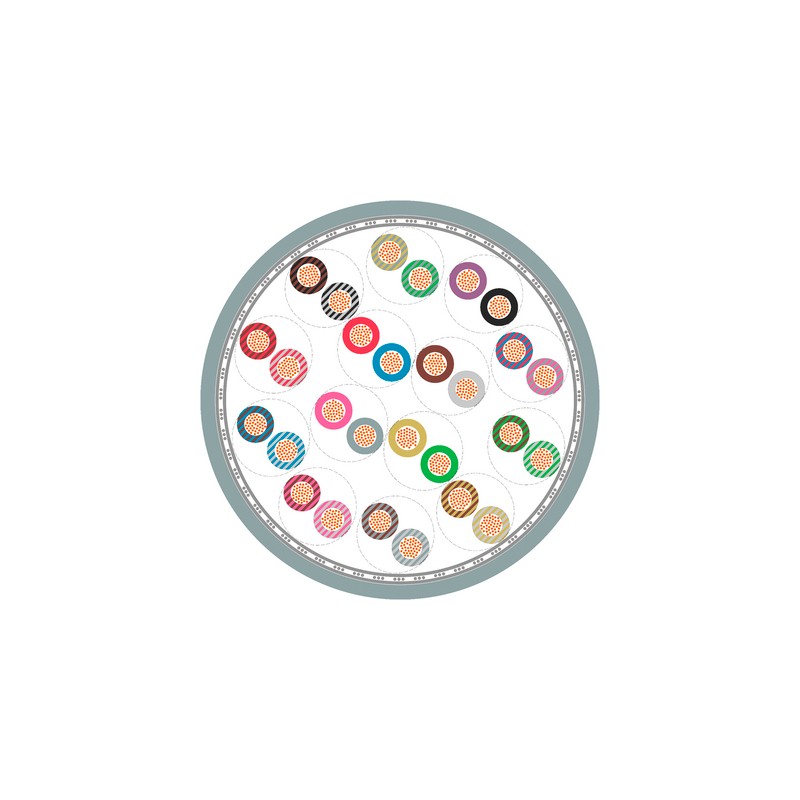

Maquiagem do produto

• Fio extra-fino feito de fios de cobre nus
• Isolamento do núcleo: à base de poliolefina
  Estrutura TP
• Envoltório não tecido
• Tranças de cobre enlatadas
• Caso externo feito de composto PUR especial
  Cor da caixa externa: cinza (RAL 7001)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Classe-Descrição: Cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Cabo de controle

Código central de identificação

• DIN 47100, veja o apêndice T9

Capacitância mútua

• Até 0,5 mm²: 60 nF/km
• Até 1,0 mm²: 70 nF/km

Indutância

• aproximadamente 0,65 mH/km

Tranças de motorista

• Arame trançado e extrafino

Movimento de torque no WTG

• TW-0 & TW-2, veja o apêndice T0

Raio de dobra mínima

• Dobra: 7,5 x Diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão de teste

• Núcleo/núcleo: 1500 V
• Núcleo/Escudo: 1500 V

Faixa de temperatura

• -40°C a +80°C
  cRUus AWM: máx. +80°C
