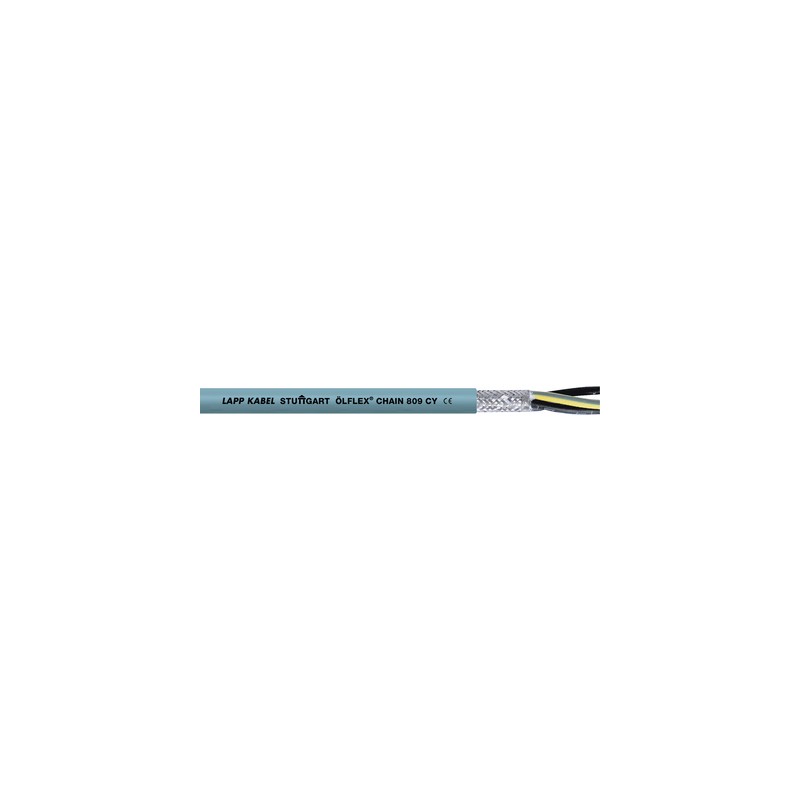

1026781 LAPP CADEIA ÖLFLEX 809 CY 18G1,5

produto

• Boa combinação de qualidade e preço
• Fina e leve, sem camada interna
• Certificação padrão multi-estado reduz variedades de peças e economiza custos
• Certificado para os EUA e Canadá para fabricantes de máquinas, eletrodomésticos e eletrodomésticos orientados à exportação
• A triagem de cobre atende aos requisitos da EMC e protege contra interferência eletromagnética

Faixa de aplicativos

• Em cadeias de energia ou partes móveis de máquinas
• Em ambientes sensíveis à EMC
• Adequado para uso em circuitos de medição, controle e regulação
• Fiação de máquinas, ferramentas, dispositivos, aparelhos e armários de controle
• Linhas de montagem e produção

Características do produto

• Adequado para aplicações torcionais que são típicas para looping em geradores de turbinas eólicas (WTG)
• Inflamabilidade:
  UL/CSA: VW-1, FT1
  IEC/EN: 60332-1-2
• Compatível com a EMC
• Superfície adesiva baixa

Referências/Aprovações de Padrões

• UL Estilo AWM 20886
• cUL AWM II A/B FT1
• Arquivo UL Nº. e63634
• Para uso em linhas de energia: Cumpra o apêndice de diretriz de montagem T3

Maquiagem do produto

• Fio fino, fio de cobre nu
• Isolamento do núcleo: PVC
• Núcleos torcidos em camadas
• Envoltório não tecido
• Tranças de cobre enlatadas
• Baásia externa de PVC, cinza (similar RAL 7001)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Classe-Descrição: Cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Cabo de controle

Código central de identificação

• Preto com números brancos de acordo com vde 0293-334

Tranças de motorista

• Fio fino de acordo com VDE 0295 Classe 5 / IEC 60228 Classe 5

Movimento de torque no WTG

• TW-0 & TW-1, veja o apêndice T0

Raio de dobra mínima

• Dobra: até 10 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• VDE: U0/U: 300/500 V
• UL e CSA: 1000 V

Tensão de teste

• Núcleo/núcleo: 4000 V
• Núcleo/Display: 2000 V

Condutor protetor

• G = com condutor protetor GN-YE
• X = sem condutor protetor

Faixa de temperatura

• Dobra: 0°C a +70°C
  (UL/CSA: +80°C)
• Instalação fixa: -40°C a +70°C
  (UL/CSA +80°C)

Ciclos de dobra e parâmetros operacionais

• Ver Tabela de Seleção A2-1 no apêndice do nosso catálogo online
