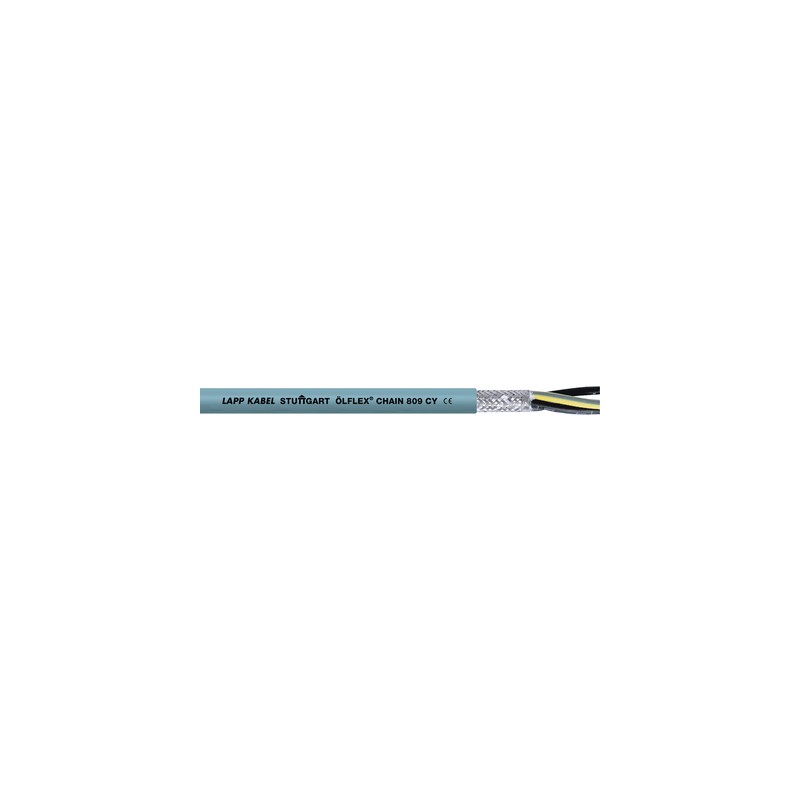

1026758 LAPP CADEIA ÖLFLEX 809 CY 25G0,5

produto

• Bom valor para o dinheiro
• Fino e leve, sem cobertura interna
• Seus certificados múltiplos permitem reduzir os estoques de diferentes produtos, reduzindo assim os custos de armazenamento
• Certificado para os EUA e Canadá para fabricantes que exportam máquinas, dispositivos e eletrodomésticos.
• Tela de cobre para atender aos requisitos da EMC e proteger contra interferência eletromagnética

Escopo de uso

• Para cadeias de cabos ou partes móveis de máquinas
• Em ambientes emc críticos
• Use em circuitos de medição, comando e controle.
• Fiação de máquinas, ferramentas, dispositivos, aparelhos e armários elétricos e de controle.
• Linhas de montagem e produção

Características do produto

• Adequado para aplicações de torção no "loop de gotejamento" das turbinas eólicas (WTG)
• Desempenho do fogo: UL/CSA VW-1, FT1 IEC/EN 60332-1-2
• Conformidade EMC (CEM)
• Superfície de baixa adesão

Normas de Referência / Aprovações

• UL Estilo AWM 20886
• cUL AWM II A/B FT1
• Arquivo UL Nº. E63634
• Uso em correntes de cabo: preste atenção às diretrizes de montagem no Apêndice T3.

Composição do produto

• Fios de cobre finos e nus
• Isolamento de PVC
• Condutores trançados em camadas
• Envelope não-desvendado
• Tela de trança de cobre enlatada
• Capa: PVC, cinza (semelhante ao RAL 7001)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• Descrição da classe ETIM 5.0: Cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Linha de controle

Código de Identificação do Motorista

• Preto com números brancos de acordo com vde 0293-334

Treinamento de motorista

• Fio fino, de acordo com VDE 0295 CIase 5 / IEC 60228 CIase 5

Movimento de torque no WTG

• TW-0 e TW-1, veja o apêndice T0

Raio mínimo de curvatura

• Dobra: a partir de 10 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• VDE: U₀/U: 300/500 V
• UL & CSA: 1000 V

Tensão de teste

• Motorista/condutor: 4000 V
• Driver/Display: 2000 V

Condutor protetor

• G = com condutor de proteção AM/VE
• X = sem condutor protetor

Faixa de temperatura

• Celular: 0°C a +70°C (UL/CSA: +80°C)
• Instalação fixa: -40 °C a +70 °C (UL/CSA +80 °C)

Ciclos contínuos de dobra

• Veja a tabela de seleção A2-1 no anexo do nosso catálogo online
