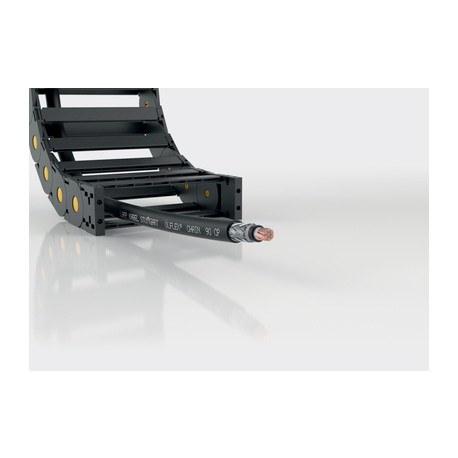

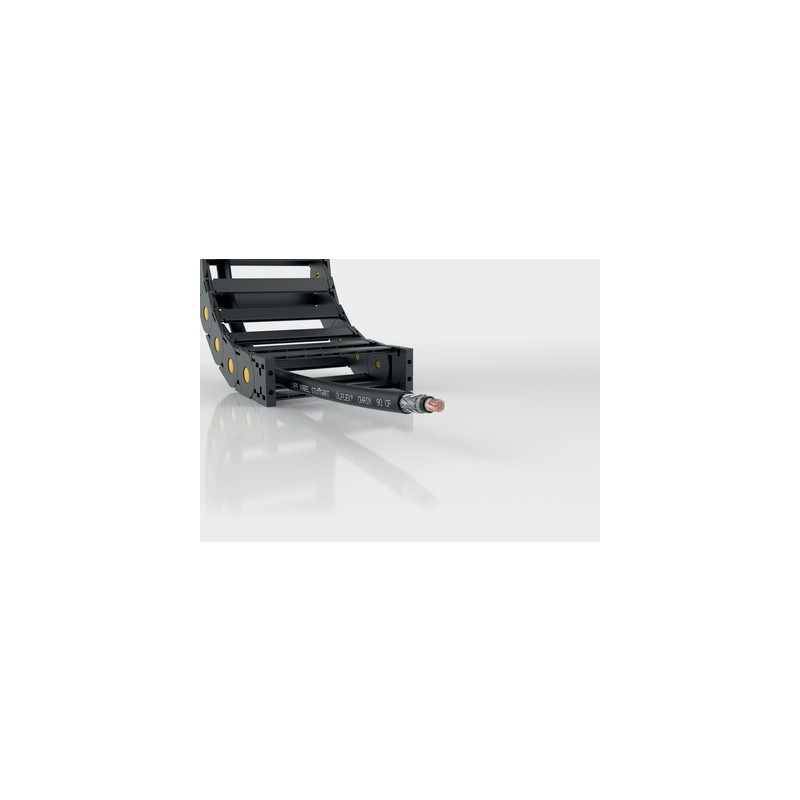

1026561 LAPP ÖLFLEX CHAIN 90 CP 1X70

produto

• Para processos móveis mais rápidos e, assim, aumenta a eficiência das máquinas
• Maior durabilidade em aplicações agressivas, graças à cobertura robusta da Pur.
• Resistente ao contato com lubrificantes à base de óleo mineral, ácidos diluídos, soluções alcalinas aquosas e outros agentes químicos
• Faixa de temperatura estendida para aplicações em condições ambientais severas
• Maior comprimento de conexão entre a unidade de frequência variável e o motor graças ao design de baixa capacidade
• Display de cobre atende aos requisitos da EMC e protege contra interferência eletromagnética

Escopo de uso

• Para cadeias de cabos ou partes móveis de máquinas
• Para a fiação interna de instalações elétricas e eletrônicas em painéis e armários
• Especialmente projetado para circuitos de potência do motor servo com acionamento conversor de frequência
• Em aplicações onde o uso de cabos multicondutores blindados para motores é problemático devido a limitações de espaço e raios mínimos de giro
• Sistema de teste automotivo, veículos e sistemas de células de combustível estacionárias
• Para uso interno e externo

Características do produto

• Inflamabilidade:
  - Halogênio livre de acordo com vde 0472-815
  - Propagador sem chama de acordo com iec 60332-1-2 ou UL/cUL VW-1, FT1
  - Propagador sem chama de acordo com o IEC 60332-3-24 Cat. C ou /-25 Gato. D
• Boa resistência ao intempere, óleos e raios UV
• Flexível a baixas temperaturas
• Design de baixa capacidade
• Conformidade EMC (CEM)

Normas de Referência / Aprovações

• Certificado DNV GL
• EUA: UL AWM Style 11624, VW-1
  Canadá: cUL AWM I/II A, FT1
• Arquivo UL Nº. E63634
• Uso em correntes de cabo: preste atenção às diretrizes de montagem no Apêndice T3.

Composição do produto

• Condutor de fios extra-finos de cobre trançados (classe 6)
• Isolamento: Composto TPE
• Envelope não-desvendado
• Tela de trança de cobre enlatada
• Capa de poliuretano (PUR), preta (semelhante a RAL 9005)

Classificação ETS 5

• ETIM 5.0 ID classe: EC000057
• ETIM Classe 5.0 Descrição: Cabo de alimentação de baixa tensão

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Classe-Descrição: cabo de alimentação inicial

Código de Identificação do Motorista

• Preto (outras cores disponíveis na solicitação)

Treinamento de motorista

• Fio extrafino, de acordo com VDE 0295 CIase 6 / IEC 60228 CIase 6

Raio mínimo de curvatura

• Flexível: a partir de 7,5 x diâmetro externo
• Instalação fixa: 3 x diâmetro externo

Tensão nominal

• IEC: U₀/U 600/1000 V
• UL & CSA: 1000 V

Tensão de teste

• 4000 V

Faixa de temperatura

• Uso flexível: -35°C a +80°C
• Instalação fixa: -50 °C a +80 °C

Ciclos contínuos de dobra

• Veja a tabela de seleção A2-1 no anexo do nosso catálogo online
