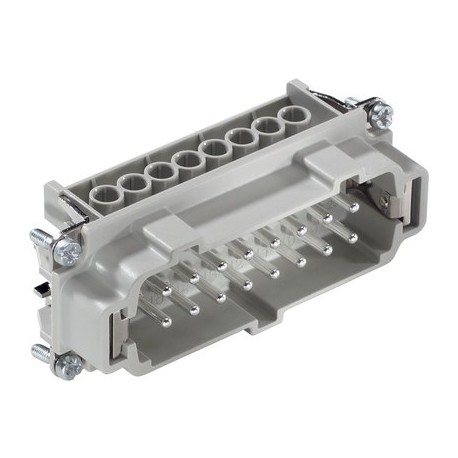

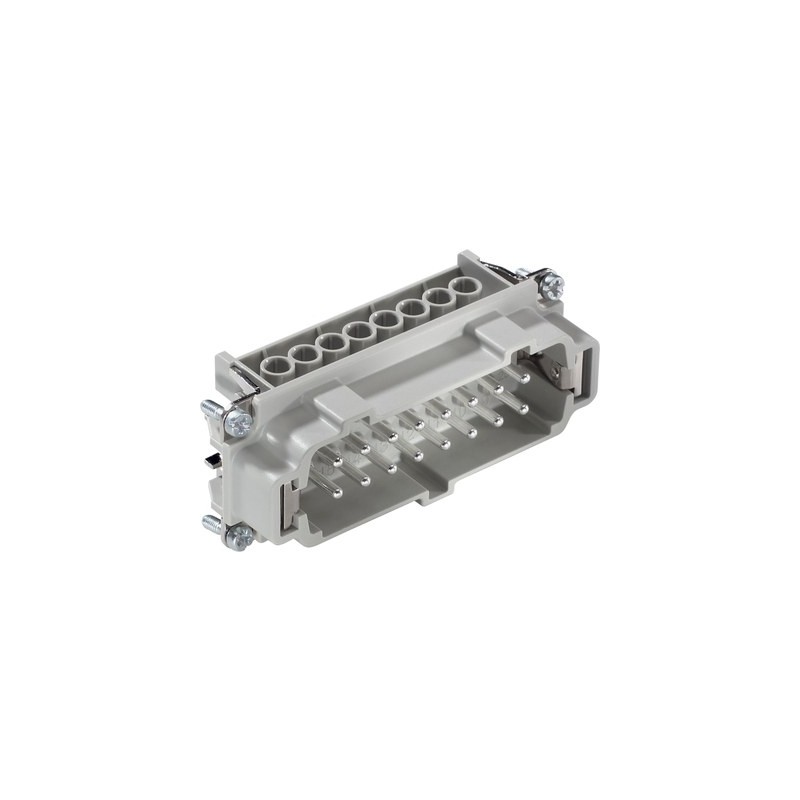

10195000 EPIC H-BE 16 BS DR LAPP Insertos com terminal de parafuso

Vantagens

• Insertos padrão com terminação de parafuso, de crimpar, de compressão e terminação Push-In
• A estabelecida série EPIC® H-BE se caracteriza pela possibilidade de aplicação perante tensões e forças de corrente elevadas, assim como por uma elevada confiabilidade.
• Railway applications
  - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
• UL verificado para aplicações no painel de controle de acordo com UL 508 / UL 2237

Âmbitos de aplicação

• Construção de máquinas
• Indústria de plásticos
• Tecnologia de luz e som
• Aplicações em ferrovias/construção de veículos

Classificação ETIM 5

• Class-ID ETIM 5.0: EC000438
• Descrição de Classe ETIM 5.0: Inserto de contato para conectores industriais

Classificação ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: Contact insert for industrial connectors

Tensão nominal em V

• IEC: 500 VUL: 600 VCSA: 600 V

Tensão nominal de impulso

• 6 kV

Corrente nominal em A

• IEC: 16 A
  UL: 16 A
  CSA: 16 A

Pollution degree

• 3

Inflamabilidade

• UL94 V-0

Resistência de contato

• < 2 mOhm

Contatos

• Liga de cobre banhado a prata rígida

Números de contatos

• 16 + PE

Terminação do cabo

• Terminal de parafuso: 0,5 - 2,5 mm²

Comprimento de decapagem (mm)

• 8

Material

• PC Policarbonato

Ciclos de operação mecânica

• 500

Certificações

• Certificado com inspeção do processo de fabricação: REG. VDE n.º:B437
• Verificação UL:
  Número de arquivo UL: E75770 e E483837

Faixa de temperatura

• -40°C a +100°C, temporário até +125°C
