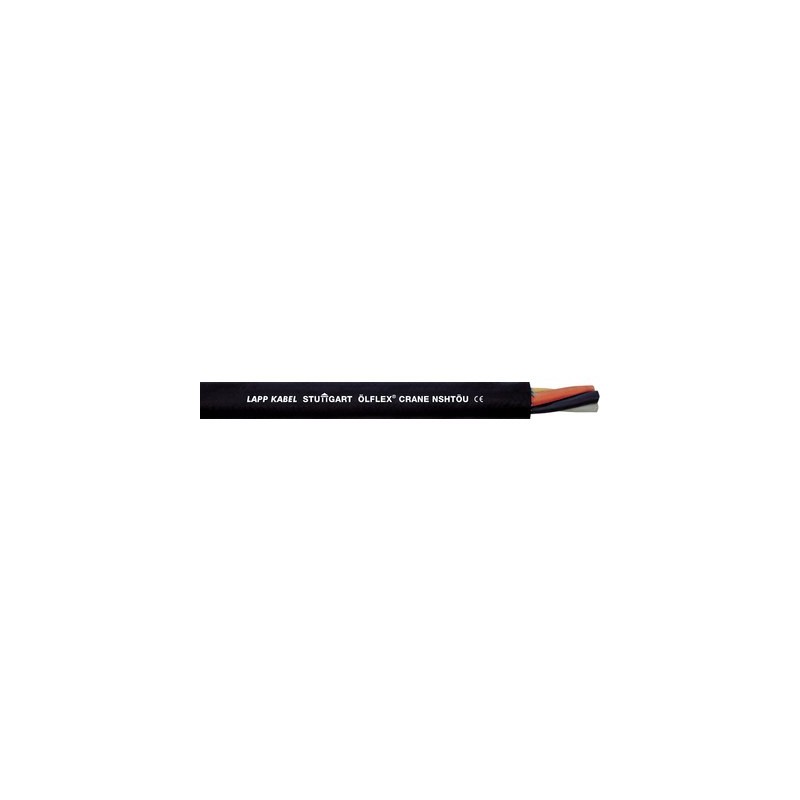

00430343 LAPP GUINDASTE ÖLFLEX NSHTÖU 5G6

produto

• Pode ser usado como sistemas de carrinhos de energia, em dispositivos de carretel, polias ou em cadeias de energia
• A trança integrada evita tranças indesejadas dos condutores, bem como a formação do chamado "efeito tirabuzón"

Escopo de uso

• Adequado para uso em empilhadeiras, sistemas de transporte, guindastes aéreos, etc.
• Enrolamento/desproteção durante a operação sem fixação
• Em interiores secos e úmidos, ao ar livre, com no máximo 2 semanas ininterruptas imersas em águas industriais
• Os tipos de aplicação adequados para os cabos ÖLFLEX® CRANE e ÖLFLEX® LIFT podem ser encontrados no apêndice, tabela de seleção A3
• Os guias de montagem e manuseio para cabos CRANE ® ÖLFLEX podem ser encontrados no apêndice, tabela técnica T4. Para ÖLFLEX® os cabos LIFT consultem o apêndice, tabela técnica T5

Características do produto

• Propagador sem chama, de acordo com a IEC 60332-1-2
• Resistente ao óleo, de acordo com a EN 60811-404
• Alta resistência química, térmica e mecânica
• Resistente à radiação UV

Normas de Referência / Aprovações

• Certificado de tipo de cabo NSHTÖU <VDE>conforma VDE 0250-814

Composição do produto

• Condutor de fios de cobre finos enlatados
• Isolamento: composto de borracha tipo 3GI3
• Suporte tranças integradas na camada externa
• Concha externa de borracha 5GM3

Classificação ETS 5

• ETIM 5.0 ID classe: EC000057
• ETIM Classe 5.0 Descrição: Cabo de alimentação de baixa tensão

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Classe-Descrição: cabo de alimentação inicial

Código de Identificação do Motorista

• Até 5 condutores: De acordo com o VDE 0293-308 (Apêndice T9)
• De 6 motoristas: Preto numerado em branco

Treinamento de motorista

• Fio fino, de acordo com VDE 0295 CIase 5 / IEC 60228 CIase 5

Raio mínimo de curvatura

• Uso flexível:
  Cabos com diâmetro externo < 21,5 mm: 5 x diâmetro externo
  Cabos com diâmetro externo > 21,5 mm: 6,25 x diâmetro externo

Tensão nominal

• U₀/U: 600/1000 V

Tensão de teste

• 4000 V

Condutor protetor

• G = com condutor de proteção AM/VE
• X = sem condutor protetor

Capacidade de carga

• VDE 0298 Parte 4

Faixa de temperatura

• Uso flexível: -25°C a +80°C
