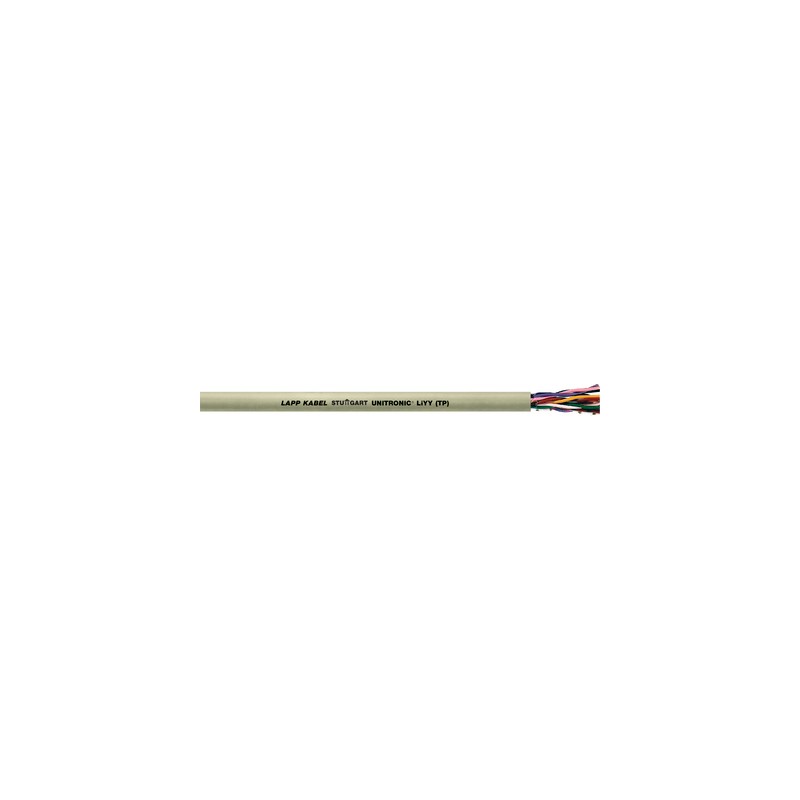

0035101 UNITRONIC LiYY (TP) 2x2x0,14 LAPP Cabo de transmissão de dados com código de cor segundo a norma DIN..

Vantagens

• Desacoplamento dos circuitos por meio da estruptura TP de pares torcidos (efeitos de diafonia)

Âmbitos de aplicação

• Em sua maioria, os aparelhos eletrônicos oferecem pouco espaço para a instalação de cabos e fios. São necessários comprimentos de trajetória curtos e raios de curvatura pequenos. Para o efeito, esse cabo é especialmente adequado.
• Uso em interiores secos e úmidos

Características do produto

• Desacoplamento elétrico significativo graças à torção em pares. Em muitos casos, isso dispensa uma blindagem adicional.
• Retardante de chama de acordo com IEC 60332-1-2

Referências às normas / Aprovações

• Baseado na VDE 0812

Projeto do produto

• Cordão de fios finos de cobre nu
• Isolamento do condutor em PVC
• Estrutura de par torcido (TP)
• Revestimento externo em PVC
  Cor do revestimento externo: cinza gelo (RAL 7032)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• DIN 47100, ver apêndice T9

Capacitância mútua

• aprox. 120 nF/km

Indutividade

• aprox. 0,65 mH/km

Projeto do condutor

• Cordões de cobre de fios finos

Raio de flexão mínimo

• Flexão ocasional: 10 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Faixa de temperatura

• Flexão ocasional: -5°C até +70°C
• Instalação fixa: -40°C a +80°C
