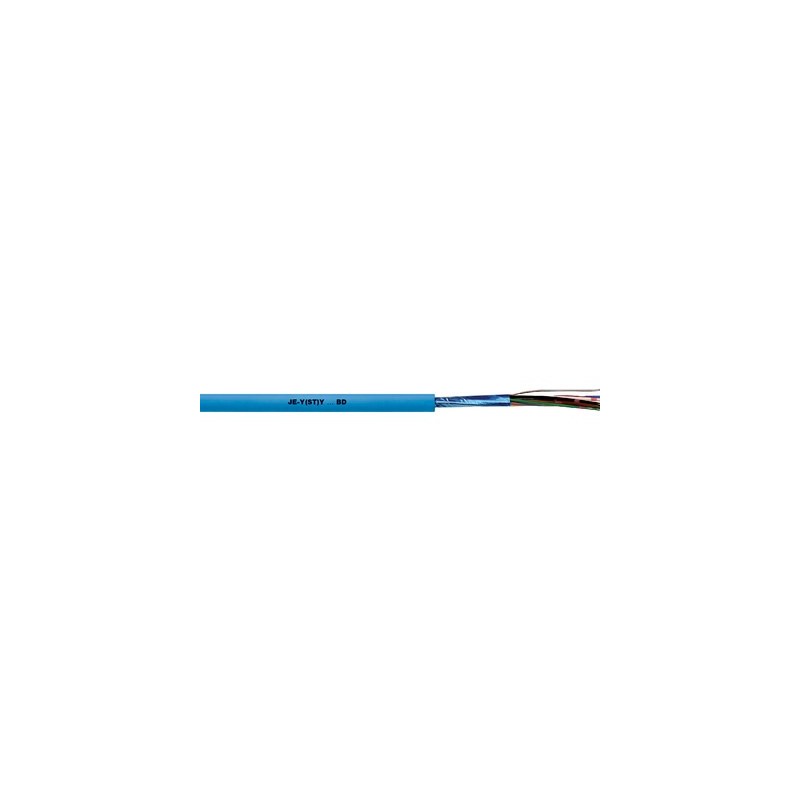

0034126 LAPP JE-Y(ST)E... BD EB 32X2X0.8

produto

• Ideal para instalação econômica, por exemplo, conexões com tecnologia de conexão IDC
• Tela de fita de alumínio e fio de drenagem minimizam interferência de alta frequência em campos eletromagnéticos
• Dissociação de circuitos elétricos por estrutura em pares torcidos (efeitos de crosstalk)

Escopo de uso

• Cabo de conexão para instalação fixa em sistemas de controle industrial, como os necessários para aplicações de medição, controle, sinalização e dados
• Eletrônicos industriais.
• Para instalação fixa ou baixa de gymp, em interiores secos e molhados

Características do produto

• A versão de 2 pares (2 x 2 x 0,8) é torcida em uma forma quadrada de estrela
• Propagador sem chama, de acordo com a IEC 60332-1-2
• JE-Y(ST)E... BDEB: para circuitos intrinsecamente seguros (tipo de proteção i - segurança intrínseca) de acordo com iEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, seção 16.2.2

Normas de Referência / Aprovações

• De acordo com o DIN VDE 0815type JE-Y(ST)Y... BD

Composição do produto

• Condutor de cobre sólido nu
• Isolamento do condutor feito de PVC
• 2 condutores trançados formam um par e 4 pares constituem uma unidade (para 2 x 2 x 0,8, formação de quadrite estelar)
• Embalagem de folha, blindagem estática da folha de poliamida com contracooling de alumínio com fio de continuidade de cobre
• Cobertura externa feita de PVC
  Cor da concha externa: azul claro (RAL 5015)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000829
• ETIM Classe 5.0 Descrição: Sinal/Cabo de Telecomunicações

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000829
• ETIM 6.0 Classe-Descrição: Cabo de telecomunicação

Código de Identificação do Motorista

• De acordo com o VDE 0815 (Apêndice T10)

Capacidade mútua

• máximo: 100 nF/km

Acoplamento

• aproximadamente 200 pF/100 m

Indutância

• Aproximadamente 0,65 mH/km

Treinamento de motorista

• Condutor unifilar sólido
• 0,8 mm: 0,50 mm²

Raio mínimo de curvatura

• Instalação fixa: 6 x diâmetro externo

Tensão de teste

• Motorista/condutor: 1000 V
• Driver/Display: 2000 V

Resistência em loop

• máximo de 73,2 Ohm/km

Faixa de temperatura

• Uso flexível ocasional: -5°C a +50°C
• Instalação fixa: -30°C a +70°C
