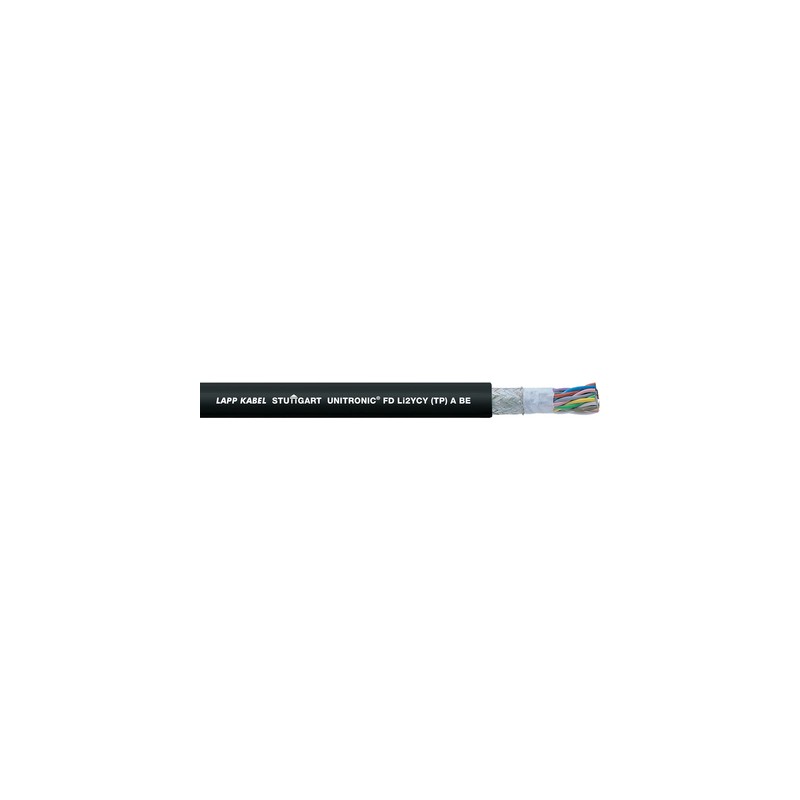

0031397 LAPP UNITRONIC FD Li2YCY (TP) A SER 2X2X0,34

produto

• Características de transmissão melhoradas graças ao isolamento de baixa capacidade e pares torcidos
• Especificação do cabo otimizada para uso em cadeia de energia/cabo nos EUA, com base na NFPA 79, Seção 12.9.2

Escopo de uso

• Use em circuitos de medição, comando e controle.
• Robôs lineares, equipamento de manuseio automatizado
• Uso em cadeias de energia. Distância de viagem de até 50m em caso de instalação horizontal
• Para uso em cadeia/transportadora: Respeite as diretrizes de montagem listadas no Apêndice T3

Características do produto

• Baixa capacidade
• Bom desempenho contra a EMC graças à exibição global de cobre
• Flexibilidade para uso dentro da cadeia de alimentação/cabo
• Resistência ao óleo de acordo com DIN EN 50290-2-22 (TM54)
• Propagador sem chama de acordo com a IEC 60332-1-2,
  UL VW-1, Teste de Chama do Cabo, CSA FT 1

Normas de Referência / Aprovações

• Baseado no VDE 0812
• UL AWM Style 2570 80°C 1000V (interconexão externa) para EUA (Arquivo UL No.:E63634) de acordo com nfpa 79, seção 12.9.2
• AWM I/II A/B 80°C 1000V de acordo com CSA C22.2 No. 210-15 e UL (cRU) certificados para o Canadá
• Conformidade da UE em relação à diretiva europeia rohs

Composição do produto

• Condutor flexível feito de fios de cobre nus
• Isolamento anti-capacitivo do condutor pe
• Envelope não-desvendado
• Tela de trança de cobre enlatada
• PVC CoverColor: preto (semelhante ao RAL9005)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 Descrição: Cabo de dados

Código de Identificação do Motorista

• UNITRONIC^®
  FD Li2YCY (TP) A SER:
• DIN 47100 (Tabela T9 do Apêndice)

Capacidade mútua

• Até 0,5 mm²: 60 nF/km
• Até 1,0 mm²: 70 nF/km

Indutância

• Aproximadamente 0,65 mH/km

Treinamento de motorista

• Roscas finas
• A partir de 0,5 mm²: cabos finos classe 6 de acordo com iec 60228

Raio mínimo de curvatura

• Flexão: 7,5 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Resistência em loop

• Ohmnic (DC) e loop/bidirecional @20 °C
• 0,14 mm² (26 AWG): 276,0 Ω km;
  0,25 mm² (24 AWG): 158,0 Ω km;
  0,34 mm² (22 AWG): 110,8 Ω km;
  0,5 mm² (21 AWG): 78,0 Ω km;
  0,75 mm² (19 AWG): 52,0 Ω km;
  1 mm² (18 AWG): 39,0 Ω km

Faixa de temperatura

• Flexão:
  VDE: -5°C a 70°C
  UL AWM: -5°C a 80°C
• Instalação fi ja:
  VDE: -40°C a 70°C
  UL AWM: -5°C a 80°C
