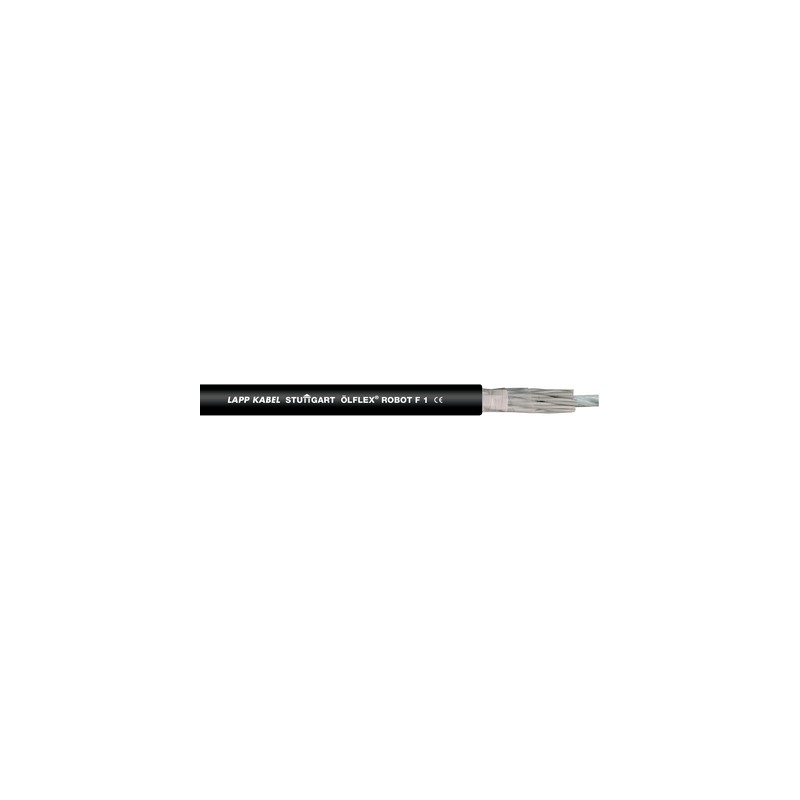

0029601 LAPP ROBÔ ÖLFLEX F1 25X0,34

produto

• Para processos móveis mais rápidos e, assim, aumenta a eficiência das máquinas
• Maior durabilidade em aplicações agressivas, graças à cobertura robusta da Pur.
• Resistente ao contato com lubrificantes à base de óleo mineral, ácidos diluídos, soluções alcalinas aquosas e outros agentes químicos
• Faixa de temperatura estendida para aplicações em condições ambientais severas
• Certificado para os EUA e Canadá para fabricantes que exportam máquinas, dispositivos e eletrodomésticos.

Escopo de uso

• Máquinas industriais e máquinas
• Equipamentos de automação industrial
• Indústria automotiva
• Para cadeias de cabos ou partes móveis de máquinas
• Em pacotes de energia para robôs de braço articulados, bem como para uso em robôs de pórtico

Características do produto

• Resistente à abrasão e cortes
• Propagador de não-chamas
• Maior resistência aos óleos
• Flexível a baixas temperaturas
• Superfície de baixa adesão

Normas de Referência / Aprovações

• UL AWM Estilo 20940
  cUL AWM I/II A/B
• Arquivo UL Nº. E213974
• Projetado para até 10 milhões de ciclos de torque
• Uso em correntes de cabo: preste atenção às diretrizes de montagem no Apêndice T3.
• Para distâncias de viagem até 10 m

Composição do produto

• Condutor de fio extra-fino, 0,14 mm²-0,5 mm² de cobre enlatado, seções superiores de cobre nua
• Isolamento de TPE
• Condutores (ou pares de condutores) trançados em camadas ou pacotes
• Envoltório de fita PTFE
• Envoltório de fio de cobre enlatado, em versões com blindagem de torque único
• Capa de poliuretano, cor de antracito

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• Descrição da classe ETIM 5.0: Cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Linha de controle

Código de Identificação do Motorista

• Até 0,34 mm²: Código de cor de acordo com DIN 47100
• A partir de 0,5 mm²: cabos brancos com números pretos, cabos de par blindados (2 x 1.0) são marcados com #1 + 2

Treinamento de motorista

• Rosca extra-fina

Torção

• Carga de torque ± 360 °/m

Raio mínimo de curvatura

• Uso flexível: 10 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• IEC: até 0,34 mm² 250 Vss. 0,5-2,5 mm²
  U0/U 300/500 V
  UL/CSA: até 1,5 mm² 600 V, de 2,5 mm² 1000 V

Tensão de teste

• Até 0,34 mm²: 1.500 V
• de 0,5 mm²: 2000 V

Condutor protetor

• G = com condutor de proteção AM/VE
• X = sem condutor protetor

Faixa de temperatura

• Dobra: -40°C a +80°C
  Instalação fixa: -50 °C a +80 °C
