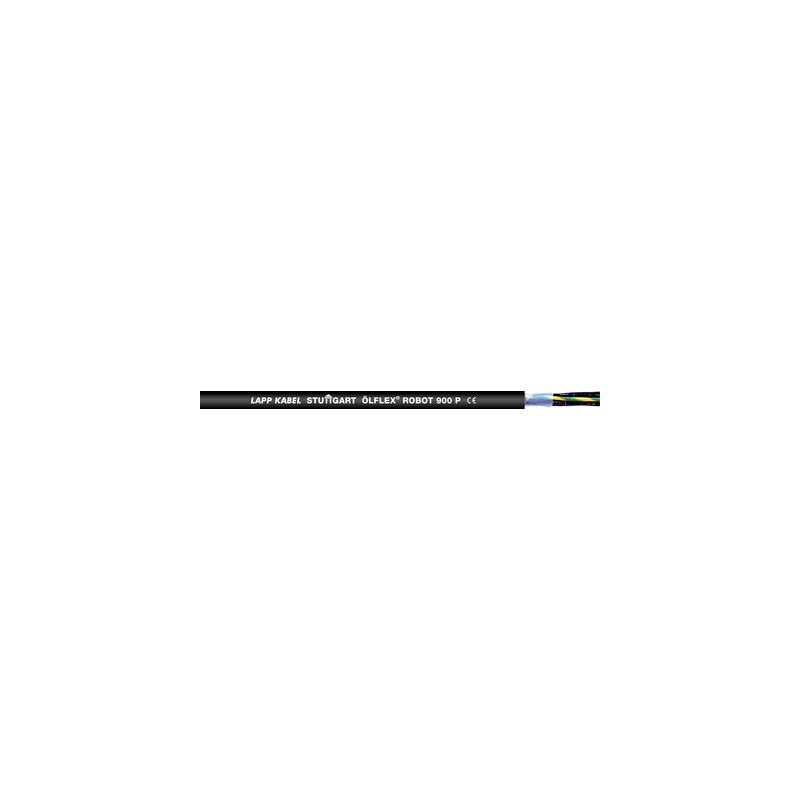

0028400 LAPP ROBÔ ÖLFLEX 900 P 3G16

produto

• Economizando espaço na instalação graças ao pequeno diâmetro do cabo
• Maior durabilidade em aplicações agressivas, graças à cobertura robusta da Pur.
• Resistente ao contato com lubrificantes à base de óleo mineral, ácidos diluídos, soluções alcalinas aquosas e outros agentes químicos
• Faixa de temperatura estendida para aplicações em condições ambientais severas

Escopo de uso

• Máquinas industriais e máquinas
• Equipamentos de automação industrial
• Indústria automotiva
• Para cadeias de cabos ou partes móveis de máquinas
• Em pacotes de energia para robôs de braço articulados, bem como para uso em robôs de pórtico

Características do produto

• Resistente à abrasão e cortes
• Propagador de não-chamas
• Maior resistência aos óleos
• Flexível a baixas temperaturas
• Superfície de baixa adesão

Normas de Referência / Aprovações

• Projetado para até 5 milhões de ciclos de torque
• Uso em correntes de cabo: preste atenção às diretrizes de montagem no Apêndice T3.
• Para distâncias de viagem até 10 m

Composição do produto

• Condutor de fios de cobre finos ou extra-finos
• Isolamento de TPE
• Condutores trançados em camadas
• Versões com torque central adicional: 2 condutores trançados em par, embrulhados em folha PTFE e camada de fio de cobre enlatada
• Envoltório de fita PTFE
• Capa de poliuretano (PUR), preta (semelhante a RAL 9005)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• Descrição da classe ETIM 5.0: Cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Linha de controle

Código de Identificação do Motorista

• Até 0,34 mm²: Código de cor de acordo com DIN 47100
• A partir de 0,5 mm²: condutores pretos numerados em branco

Capacidade mútua

• Motorista/Motorista: aproximadamente 100 nF/km
• C/P aproximadamente 120 nF/km

Indutância

• Aproximadamente 0,7 mH/km

Treinamento de motorista

• Fios finos ou fios extrafins trançados

Torção

• Carga de torque ± 360 °/m

Raio mínimo de curvatura

• Para uso flexível: 15 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• Até 0,34 mm²: 48 V AC
• A partir de 0,5 mm² U₀/U: 300/500 V

Tensão de teste

• Até 0,34 mm²: 1.500 V
• A partir de 0,5 mm²: 3000 V

Condutor protetor

• G = com condutor de proteção AM/VE
• X = sem condutor protetor

Faixa de temperatura

• Dobra: -40°C a +80°C
  Instalação fixa: -50 °C a +80 °C
