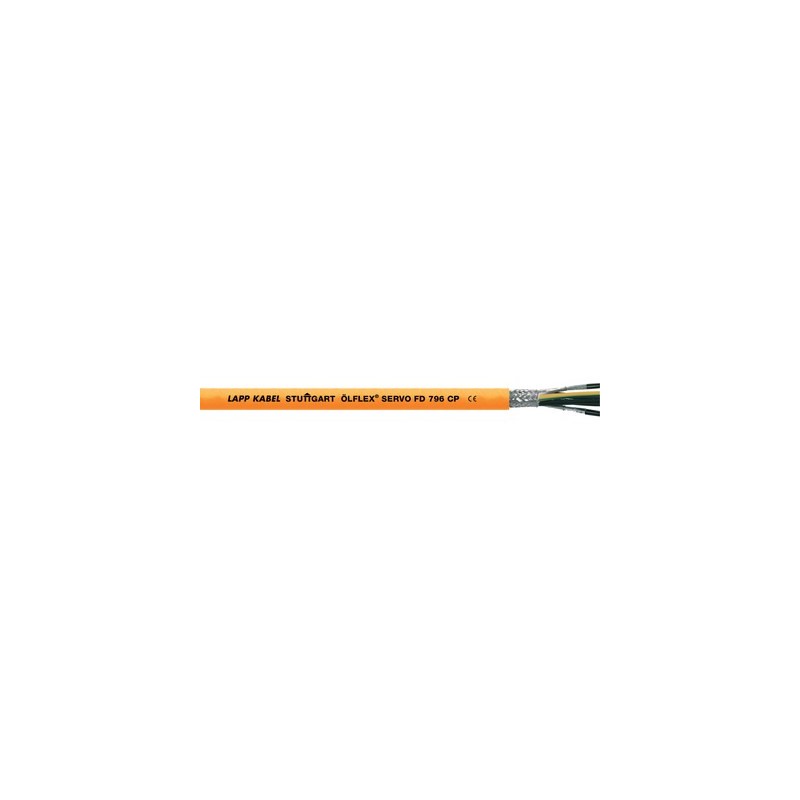

0027968 LAPP ÖLFLEX SERVO FD 796 CP 4G1+2x (2x0,75)

produto

• Para processos móveis mais rápidos e, assim, aumenta a eficiência das máquinas
• Adequado para uso com linhas de motores servo de fabricantes líderes de mercado
• A construção de baixa capacidade permite comprimentos de cabo mais longos entre conversor e unidade
• Resistente ao contato com lubrificantes à base de óleo mineral, ácidos diluídos, soluções alcalinas aquosas e outros agentes químicos
• Faixa de temperatura estendida para aplicações em condições ambientais severas
• Tela de trança de cobre atua como proteção contra interferência eletromagnética

Escopo de uso

• Cabo de conexão entre o controlador servo e o motor
• Para cadeias de cabos ou partes móveis de máquinas
• Para uso em máquinas pick & place e montagem
• Especialmente adequado para áreas molhadas de máquinas-ferramentas e linhas de transferência
• Linhas de montagem, linhas de produção, em qualquer tipo de máquina.
• Para uso interno e externo

Características do produto

• Desempenho do fogo: UL/CSA VW-1, FT1 IEC/EN 60332-1-2
• Materiais livres de halogênio
• Resistente à abrasão e cortes
• Resistente ao óleo

Normas de Referência / Aprovações

• Reg. VDE nº 8591 (0027925,.. 926,.. 927,.. 930 em preparação), UL AWM Style 20234, cULus AWM I/II A/B, 1000 V 80° FT1 CSA AWM I/II A, 1000 V 80° FT1
• Arquivo UL Nº. E63634
• Uso em correntes de cabo: preste atenção às diretrizes de montagem no Apêndice T3.

Composição do produto

• Condutor de fios extra-finos de cobre trançados (classe 6)
• Isolamento do condutor: polipropileno (PP)
• Execução individual do artigo:
  condutores de energia sem ou com um ou dois pares de cabos de controle separadamente blindados juntos em comprimentos curtos de trança; condutores de energia com cabos de controle trigêmeos juntos em comprimentos curtos de trança
• Envelope não-desvendado
• Tela de trança de cobre enlatada
• Tampa de poliuretano laranja (PUR) (RAL 2003)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• Descrição da classe ETIM 5.0: Cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Linha de controle

Código de Identificação do Motorista

• Condutores de potência: preto com marcação U/L1/C/L+; V/L2; W/L3/D /L-; Condutor de proteção GN/YE
• Versões de par único: execução individual do artigo preto; branco ou marrom; Branco
  Versões de dois pares: preto com 5 números em branco; 6; 7; 8
  Pares de 0,34 mm²: WS/BR/GN/GE
  Versões de três segmentos: preto com números brancos 1; 2; 3

Treinamento de motorista

• Fio extrafino, de acordo com VDE 0295 CIase 6 / IEC 60228 CIase 6

Raio mínimo de curvatura

• Para uso flexível: de 7,5 vezes o diâmetro externo (até 16 mm²), de 10 vezes o diâmetro externo (de 25 mm²)
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• Condutores de potência e controle:
  IEC: U₀/U: 600/1000 V
• UL & CSA: 1000 V

Tensão de teste

• Motorista/condutor: 4 kV
• Driver / Display: 2 kV

Condutor protetor

• G = com condutor de proteção AM/VE

Faixa de temperatura

• Uso flexível: -40°C a +90°C (UL/CSA: +80°C)
• Instalação fixa: -50°C a +90°C (UL/CSA: +80°C)

Ciclos contínuos de dobra

• Veja a tabela de seleção A2-1 no anexo do nosso catálogo online
