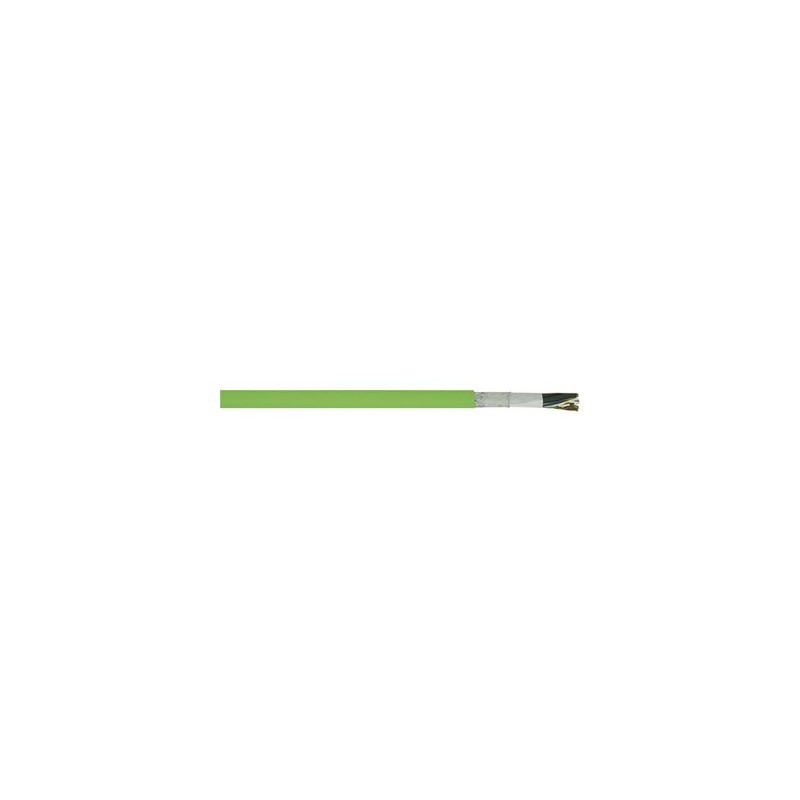

00277151 SERVO LK SMS FX8PLUS-1BD61 LAPP Cabos de motor e resolver/encoder certificados

Vantagens

• Possibilita mais velocidade e acelerações o que aumenta a rentabilidade das máquinas
• Certificação Multi-padrão reduz variedades de peças e reduz custos
• Maior durabilidade sob condições adversas graças ao robusto revestimento externo de PUR
• Resistente em contato com muitos lubrificantes à base de óleo mineral, ácidos diluídos, soluções alcalinas aquosas e outros fluidos químicos

Âmbitos de aplicação

• Cabo de conexão entre o servo-regulador e o encoder / resolver
• Cabo de conexão entre o servo-regulador e o motor
• Em sistemas de esteiras porta-cabos ou partes móveis de máquinas.
• Para a utilização em máquinas automáticas de montagem e guarnição
• Especialmente em áreas úmidas de máquinas de usinagem e linhas de transferência
• Linhas de montagem, linhas de produção, em todos os tipos de máquinas

Características do produto

• Performance dinâmica em esteiras porta-cabos:
  acelerações de até 50m/s².
  Velocidades de deslocamento de até 5m/s.
  Distâncias de até 100m.
• Projetado para 10 milhões de ciclos de dobras alternados e distância de trajeto horizontal até 100 m
• Resistente ao desgaste e ao corte, livre de halogênio, resistente ao óleo
• Retardante de chama de acordo com IEC 60332-1-2 & CSA FT1

Referências às normas / Aprovações

• Cabo de alimentação:
  com registro VDE
  UL AWM estilo 21223
  CSA AWM I/II, A/B 1000V 80° FT 1
• Signal cables:UL/CSA AWM Style 20236
• UL File No. E63634
• Para trajetos horizontais de até 100 m
• Para uso em esteiras porta cabos: Por favor cumprir com a orientação de montagem no Apênce T3

Projeto do produto

• Cordão de cobre de fios extrafinos:
  > Cabos de sinal: estanhado.
  > Cabos de alimentação: nus
• Isolação do condutor: polipropileno (PP)
• Trança de cobre estanhado
• Revestimento externo em PUR
• Cabos de sinal: verdes (RAL 6018)
• Cabo servo: laranja (RAL 2003)
• Para mais informações: ver data sheet

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• Details see datasheet

Projeto do condutor

• Fio extrafinos de acordo com VDE 0295, classe 6 / EMC 60228 Cl. 6

Raio de flexão mínimo

• Cabo de alimentação:
  Estático: 4 x diâmetro
  Dinâmico:
  1,5 mm² - 16 mm²: 7,5 x diâmetro
  25 mm² - 50 mm²: 10 x diâmetro
  Cabo de sinal:
  Estático: 4 x diâmetro
  Dinâmico: 8 x diâmetro

Tensão nominal

• Cabos de sinal: 30 V AC/DC
• Cabos de alimentação:
  - Condutores de alimentação:
  600/1000 V (IEC)
  1000 V (UL/CSA)
  - Condutores de controle:
  24 V AC/DC (IEC)
  1000 V (UL/CSA)

Tensão de ensaio

• Cabo de alimentação: 4KV
• Cabos de sinal: 500 V

Condutor de proteção

• G = com condutor de proteção verde/amarelo

Faixa de temperatura

• Com flexão: -20°C até +60°C
• Instalação fixa: -50°C a +80°C

Ciclos de flexão & parâmetros de utilização

• 10 mi ciclos
