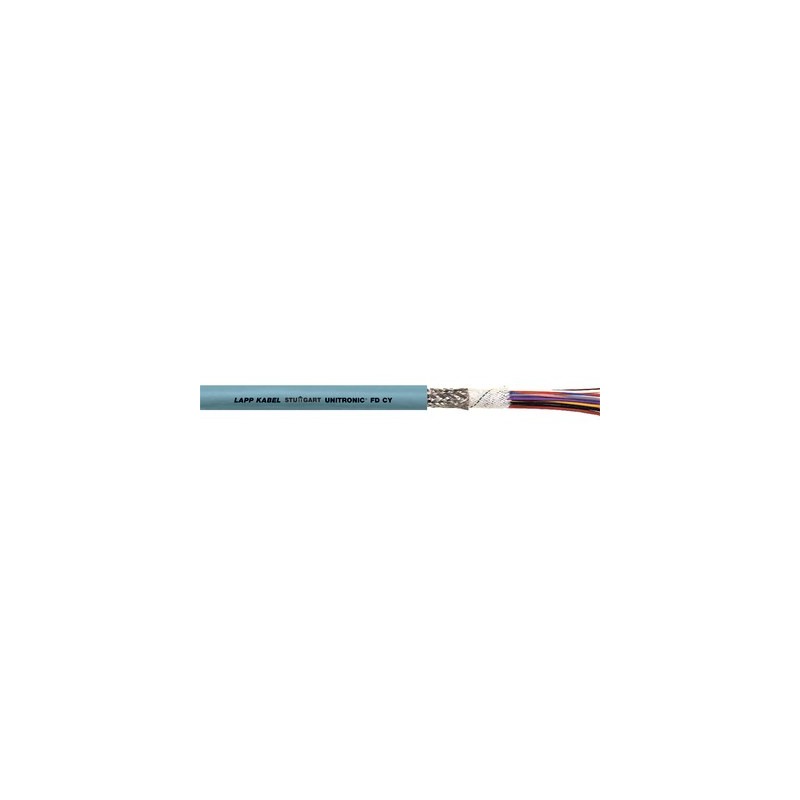

0027446 UNITRONIC FD CY 10x0,34 LAPP Cabo de transmissão de dados blindado e extremamente flexível, com reve..

Vantagens

• Aprovado e confiável
• Construção otimizada do cabo para uso em sistemas de esteira porta-cabos
• Variante econômica
• A blindagem total minimiza as interferências elétricas

Âmbitos de aplicação

• Os processos de produção automatizada exigem cabos de transmissão de dados com uma flexibilidade e uma estabilidade cada vez mais elevadas, assim como uma boa blindagem
• Uso em circuitos de medição, controle e regulação
• Linhas de montagem, linhas de produção, em todos os tipos de máquinas

Características do produto

• Superfície com baixa aderência
• Retardante de chama de acordo com IEC 60332-1-2
• Projetado para 2 a 8 milhões de ciclos de dobra/ desdobra em aplicações de esteiras porta-cabos

Referências às normas / Aprovações

• Baseado na VDE 0812
• Para percursos até 10 m
• Para uso em esteiras porta cabos: Por favor cumprir com a orientação de montagem no Apênce T3

Projeto do produto

• Fios extrafinos de cobre nu
• Isolamento do condutor em PVC
• Revestimento não tecido
• Trança de cobre estanhado
• Revestimento externo em PVC
  Cor do revestimento externo: cinza (RAL 7001)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• DIN 47100, ver apêndice T9

Capacitância mútua

• A/A: aprox. 110 nF/km
  A/S: aprox. 110 nF/km

Indutividade

• aprox. 0,65 mH/km

Projeto do condutor

• Cordão, fio extrafino

Raio de flexão mínimo

• Com flexão: 7,5 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão de ensaio

• 1500 V

Faixa de temperatura

• Com flexão: -5°C até +70°C
• Instalação fixa: -40°C a +80°C
