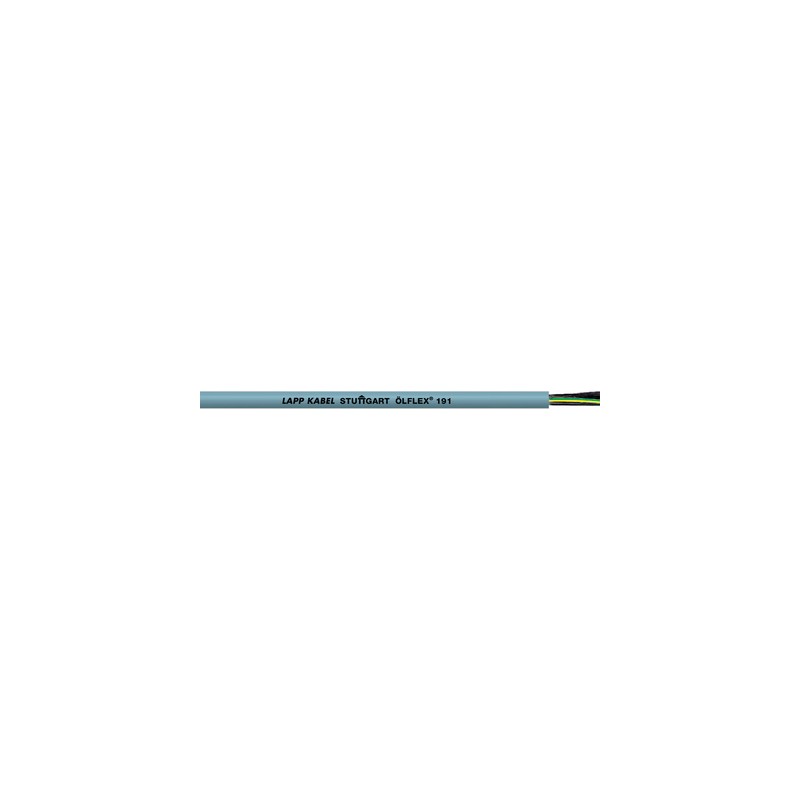

0011208 LAPP ÖLFLEX 191 4G120

produto

• Excelente desempenho elétrico, com uma tensão de teste de 4 kV
• Adequado para uma infinidade de aplicações.

Escopo de uso

• Engenharia vegetal
  Máquinas industriais
  Instalações de ar condicionado
• Máquina-ferramenta.
• Interior seco, molhado e molhado (incluindo misturas de água e óleos), mas não adequado para uso ao ar livre
• Para instalações fixas em condições de carga mecânica média, bem como com movimento ocasional em dobras não simultâneas ou contínuas; nenhuma carga de tração ou orientação forçada
• Nota: Uso de cabos AWM (Material de Fiação de Aparelho) em máquinas industriais (EUA) de acordo com nfpa 79: ver anexo do catálogo, Tabela T29

Características do produto

• Propagador de não-chamas de acordo com iec 60332-1-2 e UL 1581 §1061 Cabo de teste de chama
• Resistente ao óleo, de acordo com EN 50363-4-1: TM5

Normas de Referência / Aprovações

• UL AWM Estilo 21098
  CSA AWM I A/B II A/B
• Os cabos de acordo com a IEC e a norma americana têm condutores trançados com tamanhos nominais em mm² ou AWG/kcmil. O tamanho principal é mencionado na tabela abaixo, e o tamanho equivalente do outro sistema pode ser encontrado no apêndice T16 deste catálogo. para este tamanho secundário relacionado, a seção transversal do condutor é geralmente maior do que o valor nominal especificado

Composição do produto

• Condutor formado por finos fios de cobre nus trançados
• Isolamento de PVC
• Condutores trançados em camadas
• Capa: PVC, com melhor resistência ao óleo, cinza (semelhante ao RAL 7001)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• Descrição da classe ETIM 5.0: Cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Linha de controle

Código de Identificação do Motorista

• Preto com números brancos de acordo com vde 0293-334

Treinamento de motorista

• Fios finos trançados de acordo com
  VDE 0295 Classe 5 / IEC 60228 Classe 5

Raio mínimo de curvatura

• Uso flexível ocasional: 15 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• HAR U₀/U: 300/500 V
• UL/CSA: 600 V

Tensão de teste

• 4000 V

Condutor protetor

• G = com condutor de proteção AM/VE
• X = sem condutor protetor

Faixa de temperatura

• Dobra ocasional: -5°C a +70°C; UL/CSA: -5°C a +90°C
• Instalação fixa: -40 °C a +70 °C UL/CSA: +90 °C
