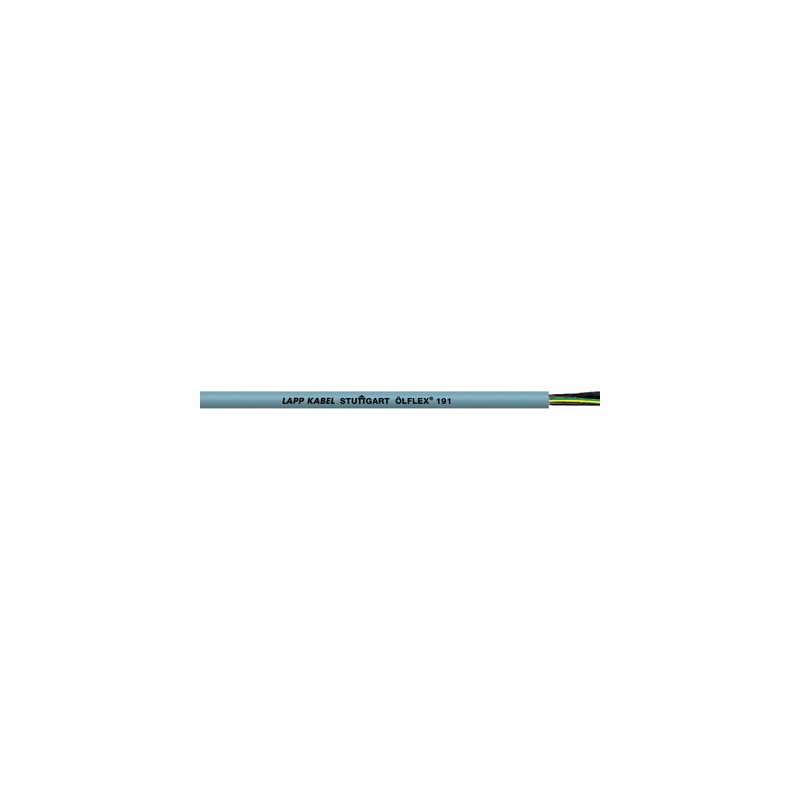

0011136 ÖLFLEX 191 2X1,5 LAPP Cabo multinorma resistente ao óleo, com aprovação AWM

Vantagens

• Segurança elétrica elevada devido à tensão de ensaio 4kV
• Inúmeras possibilidades de aplicação

Âmbitos de aplicação

• Engenharia industrial
  Construção de máquinas
  Aquecimento e climatização
• Máquinas de usinagem
• Principalmente em interiores secos, úmidos e molhados (incluindo misturas de água e óleo), mas não em ambientes externos
• Para instalação fixa, bem como para aplicações ocasionalmente flexíveis em movimentos livres, não recorrentes, sem carga de tensão ou orientação compulsória e solicitações mecânicas médias
• Nota: Para utilização de cabos do tipo AWM (Appliance Wiring Material) em máquinas industriais (EUA), de acordo com NFPA 79 Ed. 2015: ver tabela T29 no apêndice do catálogo

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2 e
  UL 1581 §1061 Cable Flame Test
• Resistente ao óleo em conformidade com a norma EN 50363-4-1: TM5

Referências às normas / Aprovações

• UL AWM estilo 21098
  CSA AWM I A/B II A/B
• Os cabos multinorma possuem cordões condutores com tamanhos nominais em mm² ou AWG/kcmil. O tamanho principal é mencionado na tabela abaixo, enquanto o tamanho do outro sistema equivalente pode ser consultado no apêndice T16 desse catálogo. Para esta medida secundária, a seção transversal do condutor funciona, principalmente, por ser maior do que o valor nominal especificado.

Projeto do produto

• Cordão de fios finos de cobre nu
• Isolação do condutor em PVC
• Condutores torcidos em camadas
• Cobertura: PVC, com resistência reforçada ao óleo, cinza (semelhante a RAL 7001)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• Preto com números brancos de acordo com VDE 0293-1

Projeto do condutor

• Fio fino de acordo com VDE 0295,
  classe 5/EMC 60228 cl.5

Raio de flexão mínimo

• Flexão ocasional: 15 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• HAR U₀/U: 300/500 V
• UL/CSA: 600 V

Tensão de ensaio

• 4000 V

Condutor de proteção

• G = com condutor de proteção verde/amarelo
• X = sem condutor de proteção

Faixa de temperatura

• Flexão ocasional: -5°C até +70°CUL/CSA: -5°C até +90°C
• Instalação fixa: -40°C a +70°C UL/CSA: +90°C
