IME406546 IME DX3 IS-A 4P 100A SWITCH

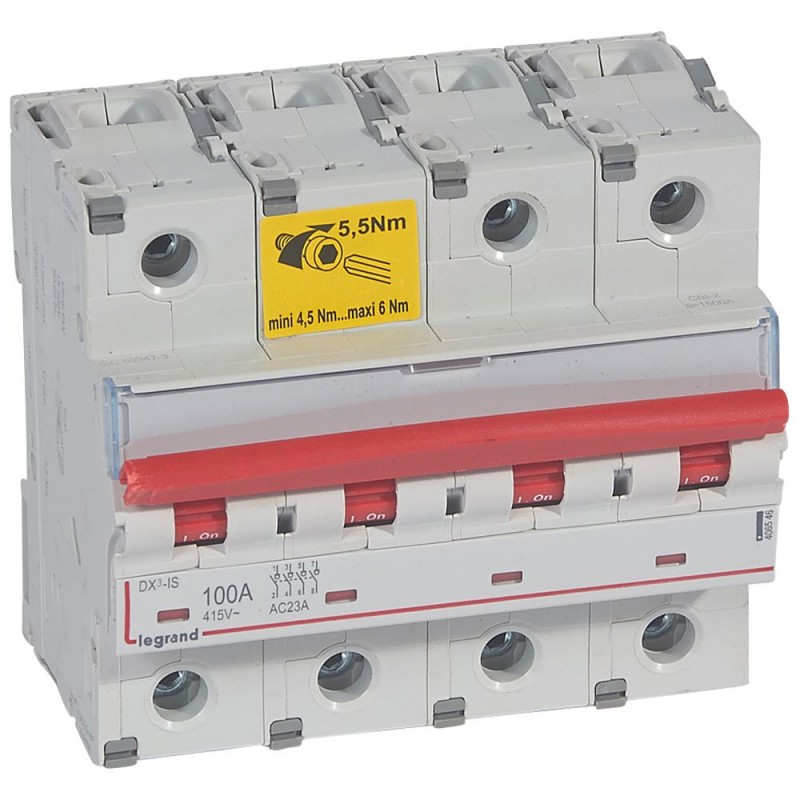

IME 406546 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

406546 IME DX3 IS-A 4P 100A SWITCH

Código: 406546

Fabricante: IME

Descrição:

DX3 IS-A 4P 100A SWITCH
Interruptor de desconexão DX³ -IS - com disparo remoto - 4P - 400 V~ - 100A - 6 módulos
Interruptor de desconexão DX³ -IS - com disparo remoto - 4P - 100A - 6mod

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • IME

Produto novo em sua embalagem original com todas as garantias e certificações de IME

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

DX3 IS-A interruptor de 4 polos 100A. Interruptores de desconexão com disparo - Categoria de uso AC 22A e AC 23A (AC 22A para 125 A) segundo EN 60947-3 - Tampa da chave vermelha - Disparo remoto com auxílio de controle associado - Adequado para assistentes de controle e sinalização - Adequado para controles motorizados - Indicação visual do estado real dos contatos: - posição "fechada" (indicador vermelho) - Posição "aberta" (indicador verde) Quadrule 400 V~ - Corrente nominal: 100A - Número de módulos: 6. Interruptores desconectadores DX³ - IS - seccionamento na entrada de instalação, 16 a 125A - Montagem em perfil simétrico EN 60715 - Corte totalmente visível.
Executando como um switch principalSim
Operação como interruptor de manutenção/reparoSim
Operação como chave de segurançaSim
Execução como dispositivo de paragem de emergênciaSim
Execução como um inversor de comutaçãoNão
Tensão operacional máxima avaliada Ue AC415 V
Tensão de Operação Nominal (Min-Max)48-415 V
Corrente nominal permanente Iu100 A
Corrente permanente atribuída com AC-21, 400 V100 A
Resistência de corrente nominal de curta duração Icw1 kA
Potência operacional nominal em 400V AC-2340 kW
Número de postes4
Número de contatos auxiliares normalmente fechados0
Número de contatos auxiliares normalmente abertos0
Número de contatos auxiliares como contato de alteração3
Acionamento motorizado opcionalSim
Acionamento motorizado integradoNão
Liberação de tensão opcionalSim
Construção do dispositivoDispositivo completo no caso
Montagem no chãoSim
Adequado para montagem frontal de 4 furosSim
Adequado para montagem frontal centralNão
Adequado para instalação do distribuidorSim
Adequado para montagem intermediáriaNão
Cor do elemento de acionamentovermelho
Execução do elemento atuadorManejar
IntertravávelSim
Tipo de conexão do circuito principal atualConexão roscada
Grau de proteção (IP), frontalIP20

ETIM for 406546 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica415 V
Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica3
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica1 kA
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaSim
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaSim
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca/alavanca
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica40 kW
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica100 A
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaSim
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaVermelho
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica100 A
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica48 V
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
