IME406401 IME *DX3 É SWITCH 1P 20A

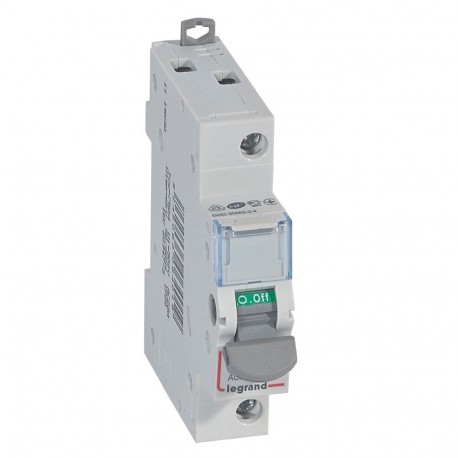

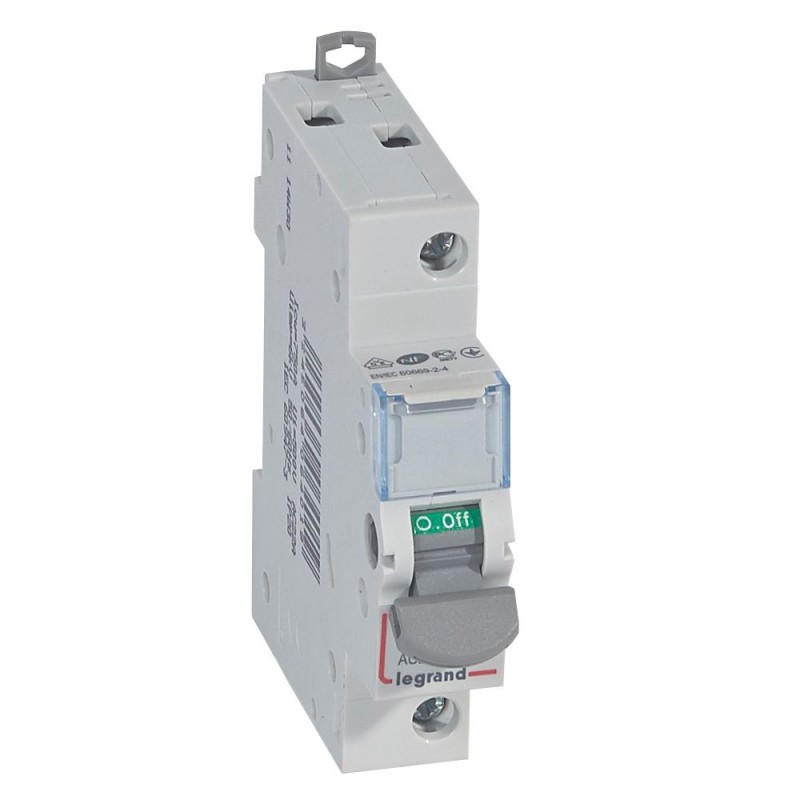

IME 406401 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

406401 IME *DX3 É SWITCH 1P 20A

Código: 406401

Fabricante: IME

Descrição:

*DX3 É SWITCH 1P 20A
DX³ -IS - 1P - 250V~ - 20A - 1 interruptor de desconexão de módulo
DX³ -IS - 1P - 250V~ - 20A - interruptor de desconexão 1mod

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • IME

Produto novo em sua embalagem original com todas as garantias e certificações de IME

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

DX3 É um interruptor de 1 polo e 20A. Chaves de desconexão - Usar categoria AC 22A conforme EN 60947-3 - alavanca cinza - Contatos de corte duplo - Aceita um auxiliar de sinalização DX³ (AC) Unipolar 250V~ - Corrente nominal: 20A - Número de módulos: 1. Chaves desconectadoras DX³ - IS - seccionamento no cabeçalho da instalação, 16 a 125A - Montagem em perfil simétrico EN 60715 - Corte totalmente visível.
Executando como um switch principalSim
Operação como interruptor de manutenção/reparoNão
Operação como chave de segurançaSim
Execução como dispositivo de paragem de emergênciaNão
Tensão operacional máxima avaliada Ue AC250 V
Corrente nominal permanente Iu20 A
Classificação de Corrente de Curto-Circuito Condicional Iq4500 kA
Número de postes1
Acionamento motorizado opcionalNão
Acionamento motorizado integradoNão
Construção do dispositivoTécnica integrada fixa para dispositivo integrado
Montagem no chãoNão
Adequado para montagem frontal de 4 furosNão
Adequado para montagem frontal centralNão
Adequado para instalação do distribuidorSim
Adequado para montagem intermediáriaNão
Execução do elemento atuadorManejar
IntertravávelSim
Tipo de conexão do circuito principal atualConexão roscada
Grau de proteção (IP), frontalIP20
Largura17,8 milímetros
altura94,8 mm
profundidade76,4 mm
Resistência ao impactoIK04
Temperatura de Operação (Min-Max)-25-70 °C
Temperatura de Armazenamento (Min-Max)-40-70 °C
Tipo de tensãocorrente alternada
Direção do fornecimento de eletricidadeDe cima ou de baixo
Exibição de marcações nos terminais de conexãoNão
corcinza
Número RAL7035
Sem halogênioSim
Capacidade do Terminal (Min-Max)1,5-16 mm²
Tipo de conexãoBarra de suspensão e cabo
Espaço da etiqueta/área de impressãoSim

ETIM for 406401 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaNão
Nome da característicaAltura (EF000040)
Valor da característica94.8 mm
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica250 V
Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaNúmero de polos (EF001391)
Valor da característica1
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca/alavanca
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica4500 kA
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica20 A
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaProfundidade (EF000049)
Valor da característica76.4 mm
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
Nome da característicaLargura (EF000008)
Valor da característica17.8 mm
