ELDONArmários murais de açoMAP0308030R5 ELDON Montado na parede, 300x800x300

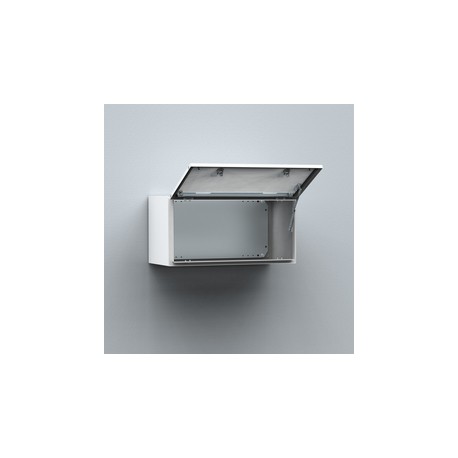

ELDON MAP0308030R5 MAP0308030R5 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MAP0308030R5 ELDON Montado na parede, 300x800x300

Referência: MAP0308030R5

Fabricante: ELDON

Descrição:

Montado na parede, 300x800x300
Mural, 300x800x300, compacto, 1 porta, com MP, aço doce, IP66
Montagem parede, 300x800x300
De parede, 300x800x300, compacto, 1 porta, com MP, aço macio, IP66

Categorias:

  • Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)
  • ELDON > Armários murais de aço

Produto novo em sua embalagem original com todas as garantias e certificações de ELDON

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 216,68 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 10 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Caracteristicas

  • Material: Corpo: Aço macio de 1.5 mm. Placa passa-cabos: Aço macio de 1.4 mm. Porta: Aço macio de 1.5 mm MAP0306030R5 / 2 mm MAP0308030R5 e superior. Placa de montagem: Aço galvanizado de 2 mm.
  • Estrutura: Dobrado e soldado continuamente. Quatro furos com 8.5 mm de diâmetro para fixação mural, sobressaindo em depressões de 20.4 mm de diâmetro × 2 mm para permitir a circulação do ar na parte traseira do armário.
  • Painel frontal: Porta montada com 130° de abertura. Dobradiças escondidas desmontáveis com veio. As dobradiças podem ser montadas de forma a permitir a abertura para cima ou para baixo. Um retentor mecânico mantém o painel aberto. O perfil é desmontável. A estanquecidade é assegurada por meio de uma junta de poliuretano injectado continuamente.
  • Fechadura: Fechadura personalizada com duplo orifício no suporte da fechadura para abertura fácil da porta. Canhão DIN de 3 mm e 90° de angulo de movimento de abertura. Estão disponíveis outros canhões como acessórios.
  • Platinas montagem: A platina de montagem está marcada verticalmente em intervalos de 10 mm para facilitar o posicionamento horizontal do equipamento. Na parte superior e inferior existem furos para facilitar a fixação de cabos. Rebites soldados M8 fixados à parte traseira do armário. Todos os lados dos armários a partir de 800 mm ou mais altura, estão reforçados com arestas dobradas.
  • Tampa para saída de cabos: Na parte superior e inferior. Encontra-se na parte mais posterior do armário para facilitar a cabelagem até á platina de montagem. As tampas de saída de cabos e junta de estanquecidade não estão incluídas. As tampas são fornecidas com os armários MAS ou MAD podem ser usadas no MAP.
  • Protecção: Quando montado como armário independente, cumpre o IP 66 TYPE 4, 12 IK 10 desde que utilizemos as tampas superiores e inferiores, que são fornecidas como acessório. Em combinação com MAS ou MAD cumpre o IP 55 TYPE 12.
  • Acabamento: Pintura electrostática a pó em RAL 7035, com acabamento texturado.
  • Fornecimento: Armário com painel, perfil de montagem de painel e placa de montagem (não incluída com os números de item terminados em PER5). Chave de plástico de dupla barra de 3 mm e acessórios de montagem. Capacidades de ligação à terra.
Atributo del producto Valor
Placa de montagem incluídaSim
Tamanho do painel270 x 750 mm
Profundidade máxima de montagem282 mm
Quantidade de trincos2
MaterialAço galvanizado
FinishPintura electrostática com acabamento texturado
CorCinza Claro
Código de corRAL 7035
Body Thickness1.5 mm
Espessura da porta1.5 mm
Gland Plate Opening Width310 mm
Gland Plate Opening Depth96 mm
Gland Plate Type2
Gland Plate Quantity4
Peso17.7 kg
UPC783510486860
EAN8713574123823
Standard Packaging Quantity1.0000
Conteúdo da embalagem1.0000

ETIM for MAP0308030R5 Armários/Quadros elétricos (EC000261)

Nome da característicaLargura (EF000008)
Valor da característica800.00 mm
Nome da característicaAltura (EF000040)
Valor da característica300.00 mm
Nome da característicaProfundidade (EF000049)
Valor da característica300.00 mm
Nome da característicaMaterial (EF002169)
Valor da característicaAço
Nome da característicaAcabamento da superfície (EF006569)
Valor da característicaRevestimento em pó
Nome da característicaCor (EF000007)
Valor da característicaCinzento
Nome da característicaNúmero RAL (EF000116)
Valor da característica7.04
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaSim
Nome da característicaPlaca de montagem regulável em profundidade (EF006054)
Valor da característicaSim
Nome da característicaFixação de poste (EF009582)
Valor da característicaNão
Nome da característicaNúmero de portas (EF000122)
Valor da característica1.00
Nome da característicaNúmero de bloqueios (EF000123)
Valor da característica2.00
Nome da característicaTelhado inclinado (EF009278)
Valor da característicaNão
Nome da característicaVersão EMC (EF001062)
Valor da característicaNão
Nome da característicaCom porta de vidro (EF001089)
Valor da característicaNão
Nome da característicaCom porta de ventilação (EF006279)
Valor da característicaNão
Nome da característicaCom porta traseira (EF007381)
Valor da característicaNão
Nome da característicaResistência ao impacto (IK) (EF004293)
Valor da característicaIK10
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP66
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica4
