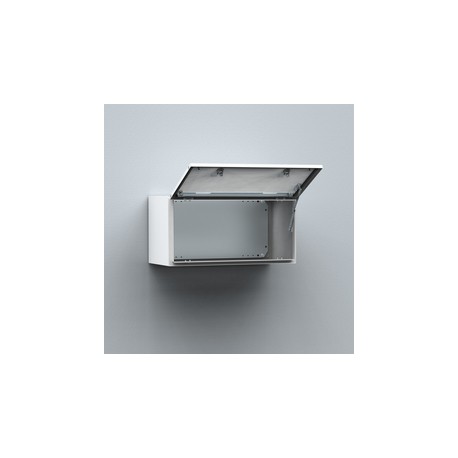

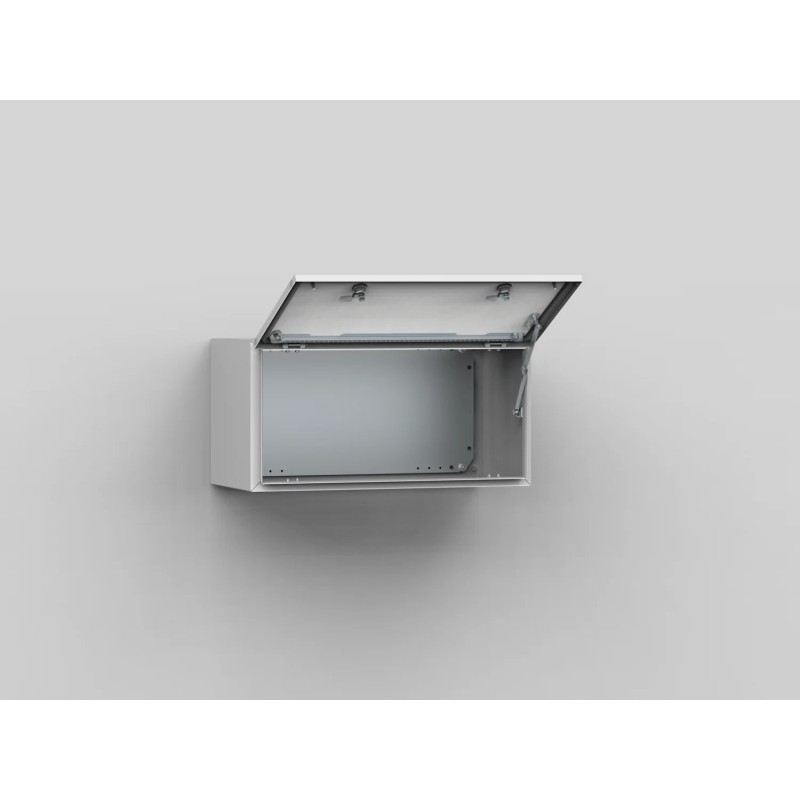

MAP0312030R5 ELDON Montado na parede, 300x1200x300
MAP0312030R5
ELDON
Montado na parede, 300x1200x300
Mural, 300x1200x300, compacto, 1 porta, com MP, aço doce, IP66
Montagem parede, 300x1200x300
De parede, 300x1200x300, compacto, 1 porta, com MP, aço macio, IP66
Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)
Armários murais de aço
Produto novo em sua embalagem original com todas as garantias e certificações de ELDON
geralmente comprados juntos
▲Best sellers
▲Mais informação
▲Caracteristicas
- Material: Corpo: Aço macio de 1.5 mm. Placa passa-cabos: Aço macio de 1.4 mm. Porta: Aço macio de 1.5 mm MAP0306030R5 / 2 mm MAP0308030R5 e superior. Placa de montagem: Aço galvanizado de 2 mm.
- Estrutura: Dobrado e soldado continuamente. Quatro furos com 8.5 mm de diâmetro para fixação mural, sobressaindo em depressões de 20.4 mm de diâmetro × 2 mm para permitir a circulação do ar na parte traseira do armário.
- Painel frontal: Porta montada com 130° de abertura. Dobradiças escondidas desmontáveis com veio. As dobradiças podem ser montadas de forma a permitir a abertura para cima ou para baixo. Um retentor mecânico mantém o painel aberto. O perfil é desmontável. A estanquecidade é assegurada por meio de uma junta de poliuretano injectado continuamente.
- Fechadura: Fechadura personalizada com duplo orifício no suporte da fechadura para abertura fácil da porta. Canhão DIN de 3 mm e 90° de angulo de movimento de abertura. Estão disponíveis outros canhões como acessórios.
- Platinas montagem: A platina de montagem está marcada verticalmente em intervalos de 10 mm para facilitar o posicionamento horizontal do equipamento. Na parte superior e inferior existem furos para facilitar a fixação de cabos. Rebites soldados M8 fixados à parte traseira do armário. Todos os lados dos armários a partir de 800 mm ou mais altura, estão reforçados com arestas dobradas.
- Tampa para saída de cabos: Na parte superior e inferior. Encontra-se na parte mais posterior do armário para facilitar a cabelagem até á platina de montagem. As tampas de saída de cabos e junta de estanquecidade não estão incluídas. As tampas são fornecidas com os armários MAS ou MAD podem ser usadas no MAP.
- Protecção: Quando montado como armário independente, cumpre o IP 66 TYPE 4, 12 IK 10 desde que utilizemos as tampas superiores e inferiores, que são fornecidas como acessório. Em combinação com MAS ou MAD cumpre o IP 55 TYPE 12.
- Acabamento: Pintura electrostática a pó em RAL 7035, com acabamento texturado.
- Fornecimento: Armário com painel, perfil de montagem de painel e placa de montagem (não incluída com os números de item terminados em PER5). Chave de plástico de dupla barra de 3 mm e acessórios de montagem. Capacidades de ligação à terra.
| Atributo del producto | Valor |
|---|---|
| Altura (H) | 300mm |
| Largura (W) | 1199mm |
| Profundidade (D) | 300mm |
| Placa de montagem incluída | Sim |
| Tamanho do painel | 270 x 1150mm |
| Profundidade máxima de montagem | 282mm |
| Quantidade de trincos | 2 |
| Material | Aço Macio |
| Acabamento | Pintura electrostática com Acabamento Texturado |
| Cor | Light Gray |
| Código de cor | RAL 7035 |
| Body Thickness | 1.5mm |
| Espessura da porta | 1.5mm |
| Gland Plate Opening Width | 510mm |
| Gland Plate Opening Depth | 96mm |
| Gland Plate Type | 4 |
| Number of Gland Plate Openings | 4 |
| Peso | 26.12kg |
| UPC | 783510486976 |
| EAN | 8713574123861 |
| Standard Packaging Quantity | 1 |
| Conteúdo da embalagem | 1 |
| Característica | Valor |
|---|---|
| Largura (EF000008) | 1.20 mm |
| Altura (EF000040) | 300.00 mm |
| Profundidade (EF000049) | 300.00 mm |
| Material (EF002169) | Aço |
| Acabamento da superfície (EF006569) | Revestimento em pó |
| Cor (EF000007) | Cinzento |
| Número RAL (EF000116) | 7.04 |
| Com tampa de montagem (EF000118) | Sim |
| Placa de montagem regulável em profundidade (EF006054) | Sim |
| Fixação de poste (EF009582) | Não |
| Número de portas (EF000122) | 1.00 |
| Número de bloqueios (EF000123) | 2.00 |
| Telhado inclinado (EF009278) | Não |
| Versão EMC (EF001062) | Não |
| Com porta de vidro (EF001089) | Não |
| Com porta de ventilação (EF006279) | Não |
| Com porta traseira (EF007381) | Não |
| Resistência ao impacto (IK) (EF004293) | IK10 |
| Grau de proteção (IP) (EF005474) | IP66 |
| Grau de proteção (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATÁLOGO NVENT PT.pdf | 91 Mbytes |
|
| MAP0312030R5 MAP0312030R5 PT_MAP0306030PER5.pdf | 774 Kbytes |
|
| Baixe o catálogo geral |
|
