ELDONArmários de instalação no solo em açoMCS20085R5 ELDON De chão, 2000x800x500

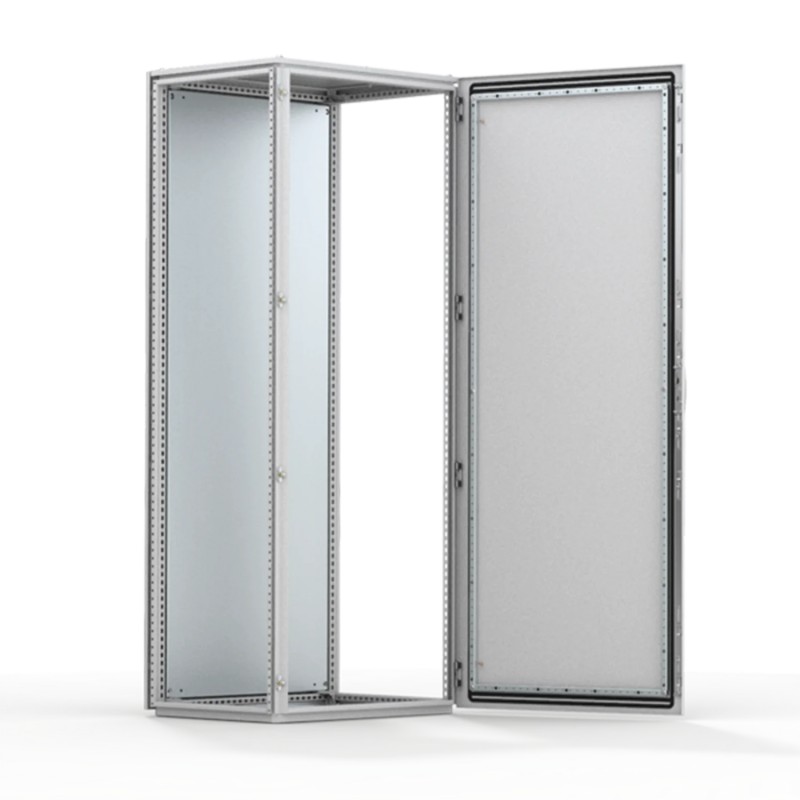

ELDON MCS20085R5 MCS20085R5 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MCS20085R5 ELDON De chão, 2000x800x500

Referência: MCS20085R5

Fabricante: ELDON

Descrição:

De chão, 2000x800x500
Monobloco, 2000x800x500, fundente, 1 porta, com MP, aço doce, IP55
Arm. inst. solo, 2000x800x500, com placa
Autoportante, 2000x800x500, combinável, 1 porta, com MP, aço macio, IP55

Categorias:

  • Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)
  • ELDON > Armários de instalação no solo em aço

Produto novo em sua embalagem original com todas as garantias e certificações de ELDON

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 935,27 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 10 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Caracteristicas

  • Material: Estrutura: chapa de aço pintada de 1.5 mm de espessura. Porta: Chapa de aço de 2 mm de espessura. Painéis laterais, posteriores e superiores: Chapa de aço pintada de 1.5 mm. Platina de montagem: Chapa aço galvanizado de 3 mm de espessura. Tampa inferiores: Chapa aço galvanizado de 1 mm de espessura.
  • Estrutura: Perfis abertos soldados, com furos a 25 mm conforme a DIN 43660. Dispõe de padrão de furos exteriores.
  • Porta: Montada sobre a estrutura do armário com dobradiças que permitem a sua abertura á direita ou á esquerda. Inclui reforço da porta com padrão de furos a 25 mm.
  • Painel posterior: Fixado com parafusos Torx M6. Possibilidade de montagem de uma porta traseira standard. A versão RD vem com porta traseira em vez de painel traseiro.
  • Painéis laterais: Fornecidos como acessório.
  • Painel de tecto: Desmontável.
  • Fechadura: Fechadura de varas com 4 pontos de fixação. Não interfere com o espaço interior do armário. Fechadura DIN de 3 mm standard. Pode ser substituída por qualquer outro accionamento, Euro-canhão ou punho ou manipulo elevador.
  • Placas inferiores: Composto por três ou quarto peças (D>600).
  • Platinas montagem: Duplamente dobrado. Ajustável em profundidade em passos de 25 mm com o acessório MPD02. A placa de montagem é fornecida fixada no exterior da embalagem do armário.
  • Terras: Todos os painéis são ligados à terra através dos seus acessórios e equipados com uma tomada de terra separada.
  • Acabamento: Pintura electrostática a pó em RAL 7035, com acabamento texturado.
  • Protecção: Corresponde a IP 55 TYPE 12 IK 10.
  • Requisitos de montagem: Versão standard preparada para instalação combinada. Para uma instalação de armário único adicionar painéis laterais (SPM).
  • Fornecimento: Chassi com porta montada, painel traseiro, painel de teto, placas de fundo, placa de montagem (não incluído na versão PER5) e chassi da porta. Para armários de 400 mm de largura, uma placa de montagem, placas de fundo e chassi da porta não estão incluídos. Para caixas de 2200 mm de altura, a entrega inclui dois perfis CMB montados em profundidade. A entrega também inclui parafusos de aterramento. Entregue numa palete idêntica à largura do armário para permitir adequação sem remoção. Todo o material de embalagem é reciclável.
Atributo del producto Valor
Altura2000mm
Largura800mm
Profundidade500mm
Placa de montagem incluídaSim
Rear Door IncludedNão
Rear Panel IncludedSim
Altura da placa de montagem1894mm
Largura da placa de montagem694mm
Profundidade máxima de montagem459mm
MaterialAço Macio
AcabamentoPintura electrostática com Acabamento Texturado
CorCinza Claro
Código de corRal 7035
Body Thickness1.5mm
Espessura da porta2mm
Peso122kg
Cable Enclosures IncludedNão
UPC783510495824
EAN8713574126695
Standard Packaging Quantity1
Conteúdo da embalagem1

ETIM for MCS20085R5 Armários/Quadros elétricos (EC000261)

Nome da característicaLargura (EF000008)
Valor da característica800.00 mm
Nome da característicaAltura (EF000040)
Valor da característica2000.00 mm
Nome da característicaProfundidade (EF000049)
Valor da característica500.00 mm
Nome da característicaMaterial (EF002169)
Valor da característicaAço
Nome da característicaQualidade do material (EF001257)
Valor da característicaOutro
Nome da característicaAcabamento da superfície (EF006569)
Valor da característicaRevestimento em pó
Nome da característicaCor (EF000007)
Valor da característicaCinzento
Nome da característicaNúmero RAL (EF000116)
Valor da característica7035.00
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaSim
Nome da característicaPlaca de montagem regulável em profundidade (EF006054)
Valor da característicaSim
Nome da característicaConstrução em parede (EF007536)
Valor da característicaNão
Nome da característicaFixação de poste (EF009582)
Valor da característicaNão
Nome da característicaNúmero de portas (EF000122)
Valor da característica1.00
Nome da característicaNúmero de bloqueios (EF000123)
Valor da característica1.00
Nome da característicaAdequado para montagem métrica (EF005823)
Valor da característicaNão
Nome da característicaTelhado inclinado (EF009278)
Valor da característicaNão
Nome da característicaVersão EMC (EF001062)
Valor da característicaNão
Nome da característicaCom porta de vidro (EF001089)
Valor da característicaNão
Nome da característicaCom porta de ventilação (EF006279)
Valor da característicaNão
Nome da característicaCom porta traseira (EF007381)
Valor da característicaNão
Nome da característicaResistência ao impacto (IK) (EF004293)
Valor da característicaIK10
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP55
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica13
