ELDONArmários de instalação no solo em açoMCD20164R5 ELDON De chão, 2000x1600x400

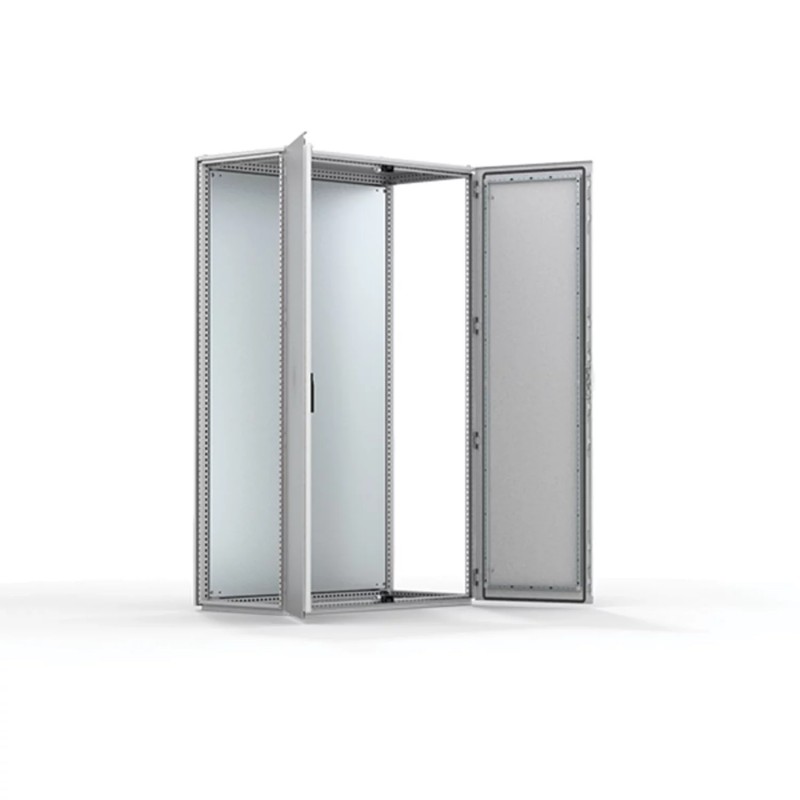

ELDON MCD20164R5 MCD20164R5 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MCD20164R5 ELDON De chão, 2000x1600x400

Referência: MCD20164R5

Fabricante: ELDON

Descrição:

De chão, 2000x1600x400
Monobloco, 2000x1600x400, fundente, 2 portas, com MP, aço doce, IP55
Arm. inst. solo, 2000x1600x400
Auto-sustentação, 2000x1600x400, combinável, 2 portas, com MP, aço leve, IP55

Categorias:

  • Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)
  • ELDON > Armários de instalação no solo em aço

Produto novo em sua embalagem original com todas as garantias e certificações de ELDON

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.781,64 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 10 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Caracteristicas

  • Material: Estrutura: chapa de aço pintada de 1.5 mm de espessura. Porta: Chapa de aço de 2 mm de espessura. Painéis laterais, posteriores e superiores: Chapa de aço pintada de 1.5 mm. Platina de montagem: Chapa aço galvanizado de 3 mm de espessura. Tampa inferiores: Chapa aço galvanizado de 1 mm de espessura.
  • Estrutura: Perfis abertos soldados, com furos a 25 mm conforme a DIN 43660. Dispõe de padrão de furos exteriores.
  • Portas: Montada sobre a estrutura com quatro dobradiças. Inclui reforço da porta com padrão de furos a 25 mm. As portas não se podem inverter. A porta com fechadura do lado esquerdo, há que pedir portas separadas.
  • Painel posterior: Fixado com parafusos Torx M6. Possibilidade de montagem de uma porta traseira standard. Painéis posteriores separados nos armários com 1600 mm de largura. A versão RD vem com porta traseira em vez de painel traseiro.
  • Painéis laterais: Fornecidos como acessório.
  • Painel de tecto: Desmontável.
  • Fechadura: Fechadura de varas com 4 pontos de fixação na porta principal e fecho em 2 pondos na porta "escrava". Fechadura DIN de 3 mm standard. Insertos, cilindros, manipulos de elevação e manipulo em T standard estão disponíveis como acessórios.
  • Placas inferiores: Composto por três ou quatro peças (P>600).
  • Platinas montagem: Duplamente dobrado. Ajustável em profundidade em passos de 25 mm com o acessório MPD02. A placa de montagem é fornecida fixada no exterior da embalagem do armário.
  • Terras: Todos os painéis são ligados à terra através dos seus acessórios e equipados com uma tomada de terra separada.
  • Acabamento: Pintura electrostática a pó em RAL 7035, com acabamento texturado.
  • Protecção: Corresponde a IP 55 TYPE 12 IK 10.
  • Requisitos de montagem: Versão standard preparada para instalação combinada. Para uma instalação de armário único adicionar painéis laterais (SPM).
  • Fornecimento: Armário com portas montadas, painel traseiro, painel superior, painéis inferiores, platina de montagem e reforço interior na porta. Para armários 2200 mm de altura, a entrega inclui dois perfis CMB montados em profundidade. O fornecimento também inclui pernos de ligação a terra. Fornecido sobre uma palete de com dimensões idênticas à do armário para permitir a sua montagem sem necessidade de remover o armário. Embalagem totalmente reciclável.
Atributo del producto Valor
Placa de montagem incluídaSim
Altura da placa de montagem1894 mm
Largura da placa de montagem1494 mm
Door/Rear PanelRear panel
MaterialAço galvanizado
AcabamentoPintura electrostática com acabamento texturado
CorCinza Claro
Código de corRAL 7035
Body Thickness1.5 mm
Espessura da porta2 mm
Peso290.1 kg
Profundidade máxima de montagem359 mm
Panel Size1432x310 mm
UPC783510492250
EAN8713574129344
Standard Packaging Quantity1.0000
Conteúdo da embalagem1.0000

ETIM for MCD20164R5 Armários/Quadros elétricos (EC000261)

Nome da característicaLargura (EF000008)
Valor da característica1600.00 mm
Nome da característicaAltura (EF000040)
Valor da característica2000.00 mm
Nome da característicaProfundidade (EF000049)
Valor da característica400.00 mm
Nome da característicaMaterial (EF002169)
Valor da característicaAço
Nome da característicaQualidade do material (EF001257)
Valor da característicaOutro
Nome da característicaAcabamento da superfície (EF006569)
Valor da característicaRevestimento em pó
Nome da característicaCor (EF000007)
Valor da característicaCinzento
Nome da característicaNúmero RAL (EF000116)
Valor da característica7035.00
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaSim
Nome da característicaPlaca de montagem regulável em profundidade (EF006054)
Valor da característicaSim
Nome da característicaConstrução em parede (EF007536)
Valor da característicaNão
Nome da característicaFixação de poste (EF009582)
Valor da característicaNão
Nome da característicaNúmero de portas (EF000122)
Valor da característica2.00
Nome da característicaNúmero de bloqueios (EF000123)
Valor da característica1.00
Nome da característicaAdequado para montagem métrica (EF005823)
Valor da característicaNão
Nome da característicaTelhado inclinado (EF009278)
Valor da característicaNão
Nome da característicaVersão EMC (EF001062)
Valor da característicaNão
Nome da característicaCom porta de vidro (EF001089)
Valor da característicaNão
Nome da característicaCom porta de ventilação (EF006279)
Valor da característicaNão
Nome da característicaCom porta traseira (EF007381)
Valor da característicaNão
Nome da característicaResistência ao impacto (IK) (EF004293)
Valor da característicaIK10
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP55
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica13

DATASHEET - PDF

Título
Tamanho
Tipo
MCD20164R5 MCD20164R5 PT_MCD18085PER5.pdf
512 Kbytes
PDF CATÁLOGO NVENT PT
91 Mbytes
