ESFC366
ELDON
1
Disponível Envio hoje

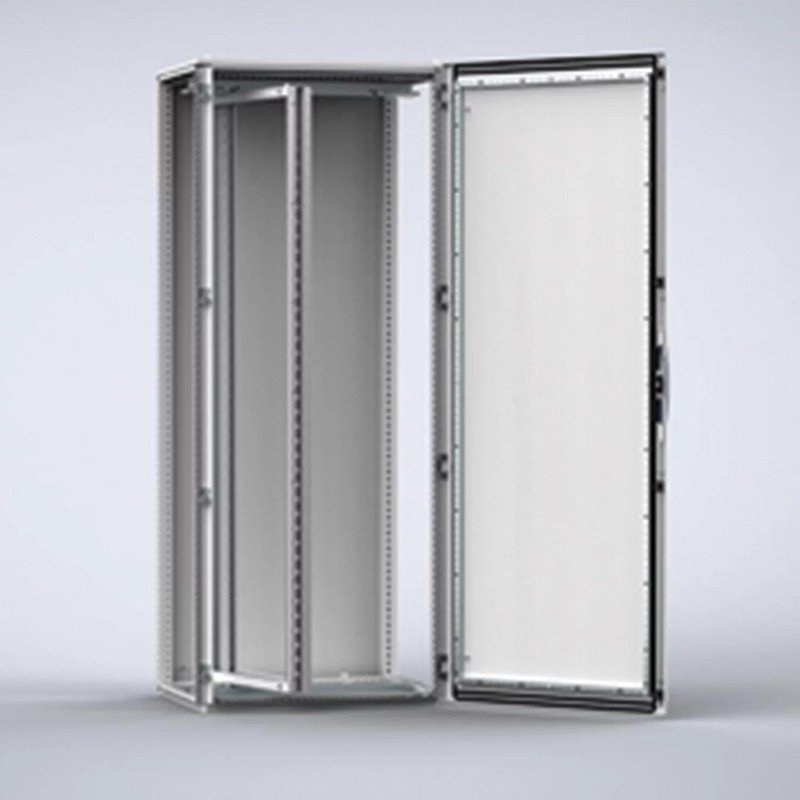

quadro basculante, 1800
Quadro de giro, 1800
Uma estrutura articulada para equipamento de 19" que fornece espaço de montagem adicional para esse equipamento, bem como acesso pela retaguarda aos componentes e equipamento instalados após abertura.
Sistemas de armários elétricos > Componente para imagem (gabinete de controle)
Armários de instalação no solo em aço
* Produto novo em sua embalagem original com todas as garantias e certificações de ELDON
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Descrição: | Marco giratório de altura total para componentes de 19" com abertura à esquerda ou à direita. Pode montar-se em armários MultiFlex com a largura máxima de 800 mm. Com as Dobradiças especialmente desenhadas para maior profundidade extra de montagem. Dobradiça superior ajustável para montagem em esquina do marco giratório. Marco com perfil rígido em W para equipamento pesado. Marco de aço zincado para ligação directa à terra das componentes instaladas. Equipado como standard com dobradiça de 130° (dobradiças de 180° não aplicáveis a armários com largura de 600 mm). Também se pode montar na parte lateral de armários autoportantes com uma profundidade de 600 mm. Para a montagem em MultiFlex utilizar barras de suporte transversal ESFB em combinação com VBD se requerido. Ajustável em passos de 12.5 mm. |
Carga máxima: | 1800N, fornecido com dispositivo de auto-posicionamento. |
Fechadura: | Duas fechaduras DIN de 3 mm. |
Material: | Chapa de aço zincado. Estrutura: Perfis verticais, 2 mm e horizontais 3 mm. |
Quantidade por embalagem: | 1 marco giratório com dobradiças. |
Requisitos de montagem: | Para armários MultiFlex com larguras de 600 mm, 800 mm, 1000 mm, 1200 mm. Adicionar ESFB para montagem num armário combinável. |
Feature: | Full height swing frame, for floor standing enclosures. |
Advantage: | Additional surface for the installation of 19" equipment, within a hinged frame. The frame can be mounted within enclosures from 600 mm in width. |
Benefit: | The frame allows customers to install equipment and components into floor standing enclosures efficiently by maximising the installation space available. Access can be gained to the front and rear of the equipment installed in the frame, as well as to the components installed behind on the mounting plate, when the frame is opened. |
Comment: | The transversal support bars, ESFB, must be mounted in combination with the full height swing frame. If there is not enough useful depth for the equipment installed on the 19" swing frame, then the width of the enclosure must be increased to allow the swing frame to be opened. If the empty space surrounding the swing frame needs to be covered then the centred swing frame, ESFM, or the side mounted swing frame, ESFS, can be mounted. |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATÁLOGO NVENT PT.pdf | 45 Mbytes | |
ESFC366 ESFC366 PT_ESFC276.pdf | 164 Kbytes | |
Baixe o catálogo geral |
