ESFM408
ELDON
1
Disponível Envio hoje

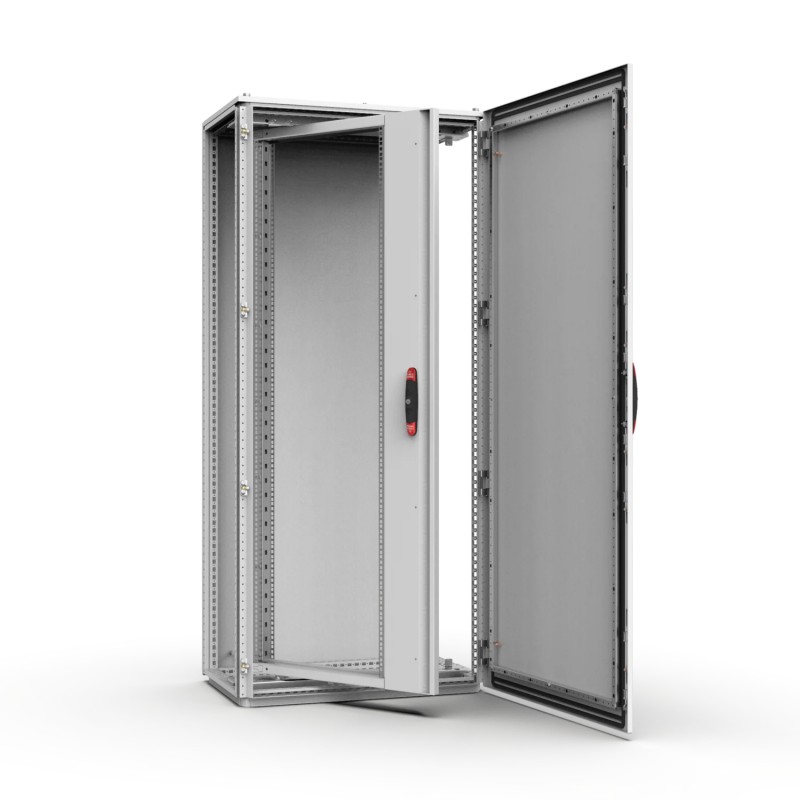

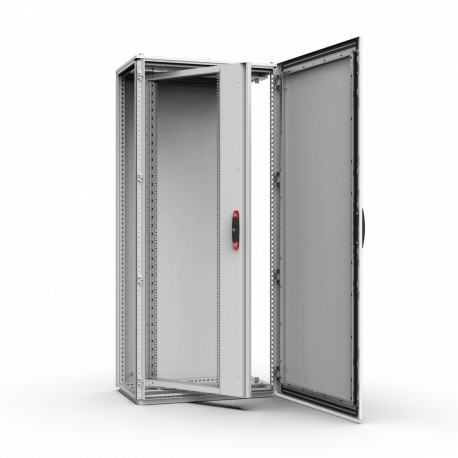

Est. articulada central, 2000 ESFM408
Quadro giratório central, 2000
Uma estrutura articulada para equipamento de 19" que fornece espaço de montagem adicional para esse equipamento, bem como acesso pela retaguarda aos componentes e equipamento instalados após abertura. Também fornece espaço adicional para cablagem e aumenta a profundidade útil para fixação de equipamento na estrutura articulada.
Sistemas de armários elétricos > Componente para imagem (gabinete de controle)
Armários de instalação no solo em aço
* Produto novo em sua embalagem original com todas as garantias e certificações de ELDON
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Descrição: | Marco giratório de altura total para componentes de 19" permitindo abertura à esquerda ou à direita com sujeição sobre a altura. Pode montar-se em armários MultiFlex com uma largura de 800 mm. As dobradiças especialmente desenhadas para uma profundidade extra de montagem. Dobradiça superior ajustável para montagem quadrada do marco giratório. Perfil rígido em W para equipamento pesado. Marco de aço zincado para a ligação directa à terra das componentes instaladas. O acesso pleno ao armário é conseguido usando dobradiças de 180°. Para a montagem são utilizadas as barras de suporte transversais ESFB. Para apoio em profundidade e fácil colocação dos cabos, utilizar os perfis de montagem em profundidade SFMP. Profundidade ajustável em passos de 12.5 mm. |
Carga máxima: | 1800 N, fornecido com dispositivo de auto-posicionamento. |
Fechadura: | Fechadura de varetas dupla barra 3 mm. (Outras opções de fecho disponíveis). |
Material: | Chapa de aço zincado. Estrutura: Perfis verticais, 2 mm e horizontais 3 mm. |
Acabamento: | Paineis: Pintura electrostática a pó em RAL 7035, com acabamento texturado. |
Quantidade por embalagem: | 1 marco giratório com 180° dobradiças. |
Requisitos de montagem: | ESFM apenas para armários com larguras de 800 mm e 1000 mm. Acrescentar ESFB para montagem em armário combináveis. |
Feature: | Middle mounted swing frame, for floor standing enclosures. |
Advantage: | Additional surface for the installation of 19" equipment, within a hinged frame. |
Benefit: | The frame allows customers to install equipment and components into floor standing enclosures efficiently by maximising the installation space available. Access can be gained to the front and rear of the equipment installed in the frame, as well as to the components installed behind on the mounting plate, when the frame is opened. |
Comment: | The transversal support bars, ESFB, must be mounted in combination with the middle mounted swing frame. 180o hinges are included with the swing frame as standard. If there is not enough useful depth for the equipment installed on the 19" swing frame, it can be increased by moving the 19" swing frame to one side of the enclosure by using the side mounted swing frame, ESFS. |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATÁLOGO NVENT PT.pdf | 45 Mbytes | |
ESFM408 ESFM408 PT_ESFM278.pdf | 145 Kbytes | |
Baixe o catálogo geral |
