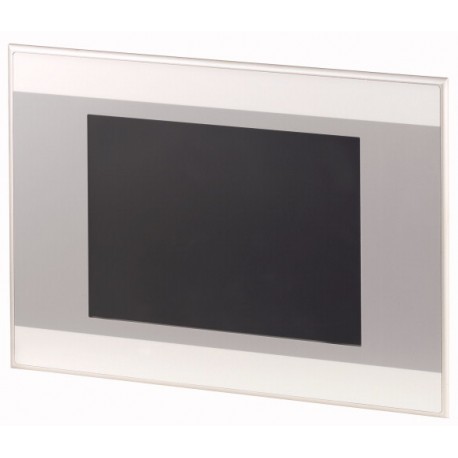

XVS-430-57MPI-1-10 139967 EATON MOELLER I/O Logic Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XVS-430-57MPI-1-10 139967 EATON MOELLER I/O Logic

XVS-430-57MPI-1-10

139967

EATON - MOELLER

Disponível

Envio hoje

Produto sob demanda, sem reembolso.

I/O Logic

Mais detalhes


Controladores Logicos Programaveis Plcs

HMI & HMI-Plc - EATON - MOELLER

XVS400 - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  XVS400 5.7"
A gama de produtos
  XVS400
Função
  IHM-CLP (PLC adaptados pelo usuário)
Características comuns do modelo de série
  Interface Ethernet
Dispositivo USB
RS232
Profibus/MPI
UL508, cUL aprovações
PLC função pode ser montado pelo usuário
Comunicações escopo pode ser montado pelo usuário com licenças
Apresentar - Tipo De
  Exibição de cores, CSTN
Toque-tecnologia
  Resistiva-Toque
Número de cores
  256 cores
Resolução
 PixelQVGA
320 x 240
Formato vertical
  sim
Diagonal de ecrã
 Polegadas5.7
Modelo
  Estrutura em Metal e placa frontal
Sistema operacional
  Windows CE (licença obrigatório)
Cartões CompactFlash
PLC-carta de condução
  Pode ser montado pelo usuário com o artigo nº. 140389 LIC-PLC-MXP-PEQUENO
Certificados de licença para o bordo de interfaces
  Pode ser expandido conforme necessário, consulte Acessórios -> produto de Licença de certificados
construído-em interfaces
  1 x Ethernet 100base-TX/10base-T
1 x RS232
1 x PROFIBUS/MPI
1 x USB host
1 x dispositivo USB
Frente, tipo
  Padrão de frente com o padrão de membrana (totalmente laminado)
Utilização
  Montagem embutida
Slots
  para Compact-FlashTM-Cartões: 1
Cartão de memória de automação
  necessário, consulte Acessórios -> cartões de Memória
Pluggable placas de comunicação (opcional)
  nenhum
Dissipação de calor
 W19
Dados técnicos
Exibir
Apresentar - Tipo De
  Exibição de cores, CSTN
Diagonal de ecrã
 Polegadas5.7
Resolução
 PixelQVGA
320 x 240
Área visível da tela
 mm115 x 86
Número de cores
  256 cores
Taxa de contraste (Normalmente)
  Normalmente 35:1
Brilho
 cd/m2Normalmente 150
Volta-iluminação
  1 x CCFL
dimmable via software
Vida de serviço de iluminação
 hNormalmente 50000
Toque Resistive de proteção de tela
  Sensor de toque (de vidro com papel de alumínio)
Operação
Tecnologia
  Resistiva-Toque
4 fio
Sistema
Memória interna
  DRAM (sistema operacional, programas e dados de memória): 64 MByte
Flash (pode ser usado para o backup de dados): aprox. 1.5 Mb disponíveis
NVRAM (dados retidos): aprox. 32 Kilobytes disponível
Memória externa
  CF-Slot: 1 x Cartão de memória CompactFlash tipo I/II para o sistema operacional, programas e dados
Back-up de relógio em tempo real

Bateria (vida útil)
  Manutenção Zero
Cópia de segurança (tempo zero de tensão)
  Normalmente 10 anos
Sistema operacional
  Windows CE (licença obrigatório)
Cartões CompactFlash
Engenharia
Software de visualização
  GALILEU
EPAM
XSOFT-CODESYS-2
XSOFT-CODESYS-3
PLC-Programação de software
  XSOFT-CODESYS-2
XSOFT-CODESYS-3
Interfaces de comunicação
construído-em interfaces
  1 x Ethernet 100base-TX/10base-T
1 x RS232
1 x PROFIBUS/MPI
1 x USB host
1 x dispositivo USB
PLC-carta de condução
  Pode ser montado pelo usuário com o artigo nº. 140389 LIC-PLC-MXP-PEQUENO
USB Host
  USB 2.0 (1.5 - 12 Mbit/s), não isolada galvanicamente
Dispositivo USB
  USB 1.1, e não isolada galvanicamente
RS-232
  RS-232, não isolada galvanicamente (SUB-D de plug 9 pólo, UNC)
PODE
  PODEM, isolada galvanicamente (SUB-D de plug 9 pólo, UNC)
Slots
  para Compact-FlashTM-Cartões: 1
Ethernet
  100Base-TX/10Base-T
Fonte de alimentação
Tensão Nominal
  24 V DC fonte de alimentação SELV (safety extra low voltage)
tensão admissível
  Eficaz: 20.4-a 28,8 V DC (tensão -15%/+20%)
Absoluta com ondulação: 19.2-30.0 V DC
35 V DC para uma duração de < 100 ms
Quedas de tensão
 msna de na
2 ms de subtensão (20.4 V DC)
Consumo de potência
Pmax.W19
Consumo de potência
 WNormalmente, 12
Dissipação de calor
 W19
Nota na dissipação de calor
  Dissipação de calor com o consumo de energia de 24 V
16 W para o dispositivo básico + 3 W para o módulo USB
Siemens MPI, (opcional)
  sim
Tipo de fusível
  Sim (fusível não acessível)
Potencial de isolamento
  sem potencial de isolamento (0 V-conexão à habitação potencial)
Geral
Material da carcaça
  Metal anodizado
Frente, tipo
  Padrão de frente com o padrão de membrana (totalmente laminado)
Peso
 kg1.8
Grau de proteção (IEC/EN 60529, EN50178, VBG 4)
  IP65 (no frontal), IP20 (na parte traseira)
Aprovações

Aprovações
  cUL (UL508)
Aplicadas as normas e directivas

EMC
  (em relação ao CE)
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61131-2
Padrões de produto
  EN 50178
EN 61131-2
Segurança
  EN 60950
UL 60950
Mecânica, resistência ao choque
 gde acordo com a norma IEC 60068-2-27
Vibração
  IEC 68-2-6
Condições ambientais
Temperatura

Operação
na de na°C0 - +50
Armazenamento / Transporte
na de na°C-20 - +60
Temperatura de funcionamento min.
 °C0
Temperatura de funcionamento max.
 °C+50
Umidade relativa

Umidade relativa
  10 - 95%, sem condensação
Tensão de alimentação UAux
Tensão nominal de operação
UAuxVDE 24 VCC (-15/+20%)
Protecção contra inversão de polaridade
  Sim
Potencial de isolamento
  Nenhum
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm0
Dissipação de calor por pólo, dependente da corrente
PvidW0
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW19
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C0
Temperatura de funcionamento max.
 °C50
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Por favor informe-se
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Atende a norma de produto.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
PLC (EG000024) / painel Gráfico (EC001412)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / Operar e Observar (HMI) / Gráfico do painel (IHM) ([email protected] [BAA722010])
Tensão de alimentação AC 50 Hz
 V0 - 0
Tensão de alimentação CA 60 Hz
 V0 - 0
Tensão de alimentação DC
 V20.4 - 28.8
Tipo de tensão de tensão de alimentação
  DC
Número de HW-interfaces Ethernet industrial
  1
Número de HW-interfaces PROFINET
  0
Número de HW-interfaces RS-232
  1
Número de HW-interfaces RS-422
  0
Número de HW-interfaces RS-485
  0
Número de HW-interfaces serial TTY
  0
Número de HW-interfaces USB
  2
Número de HW-interfaces paralela
  0
Número de HW-interfaces sem Fio
  0
Número de HW-outras interfaces
  0
Com interfaces de SW
  Sim
Suporte de protocolo para TCP/IP
  Sim
Suporte de protocolo para PROFIBUS
  Sim
Suporte de protocolo para PODE
  Nenhum
Suporte de protocolo para INTERBUS
  Nenhum
Suporte de protocolo para a ASI
  Nenhum
Suporte de protocolo para KNX
  Nenhum
Suporte de protocolo para MODBUS
  Sim
Suporte de protocolo de Dados-de-Estrada
  Nenhum
Suporte de protocolo para DeviceNet
  Nenhum
Suporte de protocolo para SUCONET
  Nenhum
Suporte de protocolo de LON
  Nenhum
Suporte de protocolo para PROFINET IO
  Nenhum
Suporte de protocolo para PROFINET CBA
  Nenhum
Suporte de protocolo para SERCOS
  Nenhum
Suporte de protocolo Foundation Fieldbus
  Nenhum
Suporte de protocolo de rede EtherNet/IP
  Sim
Suporte de protocolo de Interface de Segurança no Trabalho
  Nenhum
Suporte de protocolo de Segurança do DeviceNet
  Nenhum
Suporte de protocolo para INTERBUS-Segurança
  Nenhum
Suporte de protocolo para PROFIsafe
  Nenhum
Suporte de protocolo para SafetyBUS p
  Nenhum
Suporte de protocolo para outros sistemas de bus
  Sim
Rádio Bluetooth padrão
  Nenhum
Rádio padrão WLAN 802.11
  Nenhum
Rádio padrão GPRS
  Nenhum
Rádio padrão GSM
  Nenhum
Rádio padrão UMTS
  Nenhum
IO link master
  Nenhum
Tipo de exibição
  STN
Com visor a cores
  Sim
Número de cores do ecrã
  256
Número de cinza-escalas/azul-escalas de visualização
  0
Diagonal de ecrã
 polegadas5.7
Número de pixels horizontais
  240
Número de pixels verticais
  320
Útil do projeto memória/memória de utilizador
 kByte64000
Com o teclado numérico
  Sim
Com teclado alfa numérico
  Sim
Número de botões de função programáveis
  0
Número de botões com LED
  0
Número de botões do sistema
  1
Com tela de toque
  Sim
Com indicação de mensagem
  Sim
Com o sistema de mensagem (incl. memória intermédia e de confirmação)
  Sim
Processo de representação de valor (saída) possível
  Sim
Processo padrão (valor de entrada) possível
  Sim
Com receitas
  Sim
Número de níveis de senha
  200
Saída de impressora disponível
  Sim
Número de idiomas online
  100
Componentes de software adicionais, cargas de
  Sim
Grau de proteção (IP), airbag lateral
  IP65
Temperatura de operação
 °C0 - 50
Montagem em trilho possível
  Nenhum
Montagem na parede/montagem directa
  Nenhum
Adequado para funções de segurança
  Nenhum
Largura da frente
 mm212
Altura da frente
 mm156
Construído-em profundidade
 mm55
Aprovações
Padrões De Produto  UL 60950-01; CSA-C22.2 No. 60950-1; IEC/EN 61131-2; marcação CE
UL Arquivo Nº.  E208621
UL Controlo de Categoria Nenhuma.  NWGQ2, NWGQ8
CSA Arquivo.  UL relatório aplica-se a ambos, EUA e Canadá
CSA Classe Nenhuma.  na de na
América Do Norte Certificação  UL, certificado pela UL para o uso no Canadá
Condições de Aceitação  O investigado o Grau de Poluição é: 2

Adequadas de ligação para o produto final principal de proteção e aterramento de terminação é: Necessário

O seguinte produto final gabinetes são necessários: Fogo, Elétrico

A unidade deve ser fornecido por uma fonte SELV.

A Ethernet fornecido Conexão só é permitido para se conectar a inhouse redes.
Especialmente concebido para a América do Norte  Nenhum
Limitação De Corrente Do Disjuntor  Nenhum
Grau de Proteção  IEC: IP65, UL/CSA Tipo: -

Datasheet - PDF

Title:Language:Size:Type:
Ficha técnica 1: 139967 - XVS-430-57MPI-1-10English243 KbytesFicha técnica 1: 139967 - XVS-430-57MPI-1-10
Catálogo completo 1: 139967 - XVS-430-57MPI-1-10English29 MbytesFicha técnica 1: 139967 - XVS-430-57MPI-1-10

Avaliações: (0)

Não há comentários do produto ainda.

Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
  Captcha
  Adicionar avaliação
